Palet metalic

Metode de construcție a paleților din oțel și modul în care acestea afectează distribuția încărcăturii

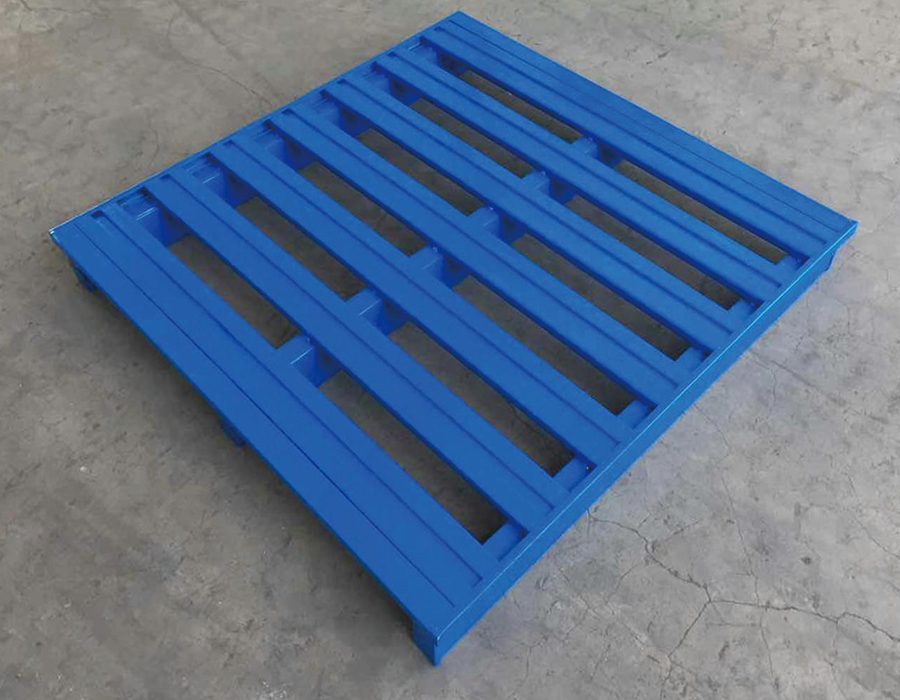

Paleți din oțel stivuibili sunt fabricate utilizând una dintre cele trei abordări principale de construcție - tablă ștanțată cu picioare de tub sudate, cadru structural complet sudat cu ochiuri sau grătare și ansamblu de profil rulat cu îmbinări șuruburi sau sudate. Fiecare metodă produce o cale internă de încărcare diferită, care are consecințe directe asupra modului în care sarcinile punctuale de la mărfuri, dințile stivuitorului și forțele de stivuire sunt transferate prin structura paletului.

Paleții de punte ștanțate concentrează stresul la joncțiunea dintre suprafața plată a platformei și coloanele picioarelor. Sub sarcini punctuale ridicate - cum ar fi o bază de mașină sau un bloc motor care se sprijină pe o amprentă mică - punțile ștanțate pot dezvolta fracturi de tensiune în jurul zonei de sudare a picioarelor dacă ecartamentul din oțel al punții este insuficient pentru aplicare. Un ecartament minim de 3,0 mm cu sudură perimetrală continuă pe cadrul piciorului este pragul practic pentru utilizare industrială medie spre grea. Paleții de cadru structural complet sudați distribuie sarcinile mai uniform prin elementele cadrului înșiși, făcându-i mai toleranți la încărcarea excentrică. Placa de plasă sau grătar în aceste modele este în primul rând o suprafață de susținere a produsului, mai degrabă decât un element structural, ceea ce înseamnă că selectarea dimensiunii corecte a deschiderii ochiului contează pentru mărfurile mici sau de formă neregulată care s-ar putea deforma sau cădea prin deschideri mari.

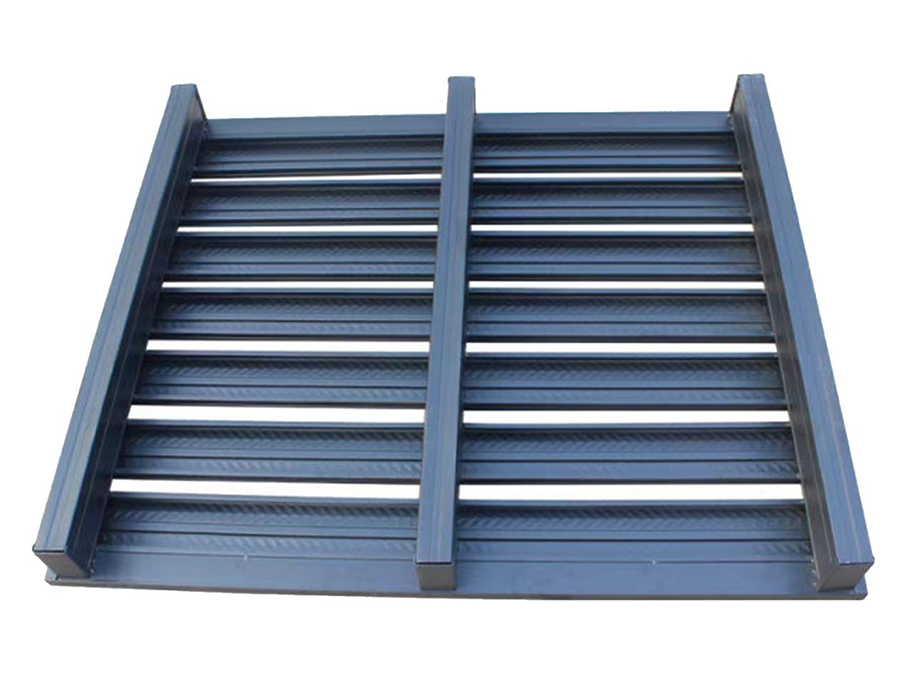

Ansamblurile profilate laminate oferă cel mai bun raport rezistență-greutate atunci când geometria profilului este bine concepută - un ghidaj cu secțiune de pălărie sau cu secțiune de cutie realizează o rigiditate ridicată la încovoiere cu mai puțin oțel decât o placă plată echivalentă. La Huijian, centrul nostru de cercetare și dezvoltare se concentrează în mod special pe optimizarea profilurilor pentru echipamentele de depozit, iar aceeași logică inginerească aplicată designului nostru grinzi de rafturi informează modul în care abordăm eficiența structurală în construcția de paleți din oțel.

Design post de stivuire: fix vs. detașabil vs. pliabil

Mecanismul de stivuire este caracteristica care diferențiază cel mai mult familiile de paleți din oțel unele de altele, iar alegerea între sistemele de stâlpi fixe, detașabile și pliabile are consecințe operaționale semnificative care se extind cu mult dincolo de înălțimea de depozitare.

Stâlpi de colț fix

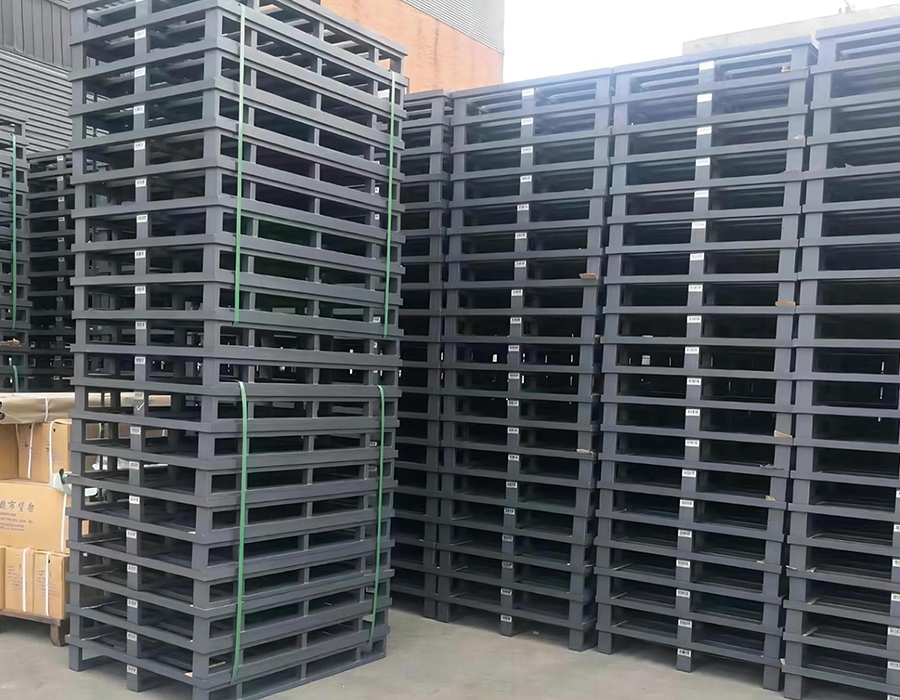

Stâlpii de colț fix sunt sudați permanent pe cadrul paletului și asigură cea mai mare rigiditate de stivuire. Sunt alegerea potrivită atunci când înălțimea de stivuire este consecventă, mărfurile sunt întotdeauna stivuite la același model de încărcare, iar paleții sunt manipulați exclusiv cu stivuitorul - deoarece stâlpii fiși nu pot fi îndepărtați pentru cuibărit atunci când sunt goli, generează un cost logistic semnificativ de returnare. Un teanc de patru paleți încărcați cu stâlp fix ocupă aceeași suprafață a podelei ca un singur palet; un teanc de patru paleți goli cu stâlp fix ocupă și aceeași suprafață, dar necesită mult mai mult spațiu vertical decât un sistem echivalent cu stâlp pliabil sau detașabil returnat plat. Într-o operațiune de mare volum, care ciclează sute de paleți goli înapoi printr-un lanț de aprovizionare, această diferență în densitatea de stivuire goală se traduce direct în ratele de utilizare a camioanelor și costurile de transport.

Sisteme de posturi amovibile

Stâlpii detașabili se introduc în prizele de colț de pe platforma de paleți și sunt asigurați prin încuietori cu știfturi, cleme de frecare sau colere cu șuruburi. Când sunt dezasamblate, platforma de paleți și stâlpii pot fi stivuite plat, reducând înălțimea goală a unui stivă de patru unități de la aproximativ 1600–1800 mm la sub 400 mm - o reducere cu 75–80% a spațiului de depozitare vertical pentru goluri. Compartimentul este rigiditatea articulației: conexiunea stâlp la priză introduce un grad de mișcare care reduce stabilitatea generală a stivuirii, în special în cazul forțelor laterale în timpul transportului. Specificarea prizei stâlpilor cu o adâncime minimă de cuplare de 60 mm și un mecanism de blocare pozitiv, mai degrabă decât reținerea frecării, atenuează semnificativ acest risc.

Sisteme de cadru pliabil

Sistemele de paleți pliabile din oțel folosesc cadre laterale cu balamale care se pliază plat pe bază atunci când sunt goale. Ele oferă cea mai bună densitate de retur în gol, dar au mecanisme de balamale mai complexe, care sunt vulnerabile la deteriorare în mediile de manipulare dificile. Uzura știftului balamalei este principala preocupare de întreținere pe termen lung; specificarea știfturilor de balamale din oțel călit și proiectarea pentru înlocuirea ușoară pe teren prelungește considerabil durata de viață. Pentru operațiunile care necesită atât rigiditate la stivuire la încărcare, cât și retur eficient în gol, sistemele pliabile cu ansambluri de balamale întărite reprezintă cel mai bun compromis de inginerie.

Tratamente de suprafață pentru paleți de oțel utilizați în diferite condiții de mediu

Tratamentul corect al suprafeței pentru a paleti metalici depinde foarte mult de mediul de operare - nu doar interiorul depozitului, ci și ciclul complet prin care trece paletul, inclusiv zonele exterioare de amenajare, transportul containerelor, depozitarea la rece și orice expunere la substanțe chimice sau la spălare. Un tratament care funcționează adecvat într-un centru de distribuție uscată poate eșua în câteva luni într-un mediu de procesare a alimentelor sau logistică de coastă.

Un factor adesea trecut cu vederea este tratarea marginilor și a cusăturilor de sudură. Marginile tăiate și zonele de sudură sunt primele locații în care coroziunea inițiază, deoarece aderența acoperirii este cea mai slabă la unghiuri ascuțite și zonele afectate de căldură. Specificarea unei grosimi minime a stratului de acoperire la margini – care necesită de obicei cel puțin 60% din grosimea suprafeței plane să rămână după aplicare – și asigurarea ca stropii de sudură să fie măcinate înainte de tratament sunt indicatori de calitate care disting paleții durabili de cei care prezintă pete de rugină în primul an de funcționare.

Specificațiile buzunarelor pentru stivuitoare și compatibilitatea lor cu echipamentele de manipulare

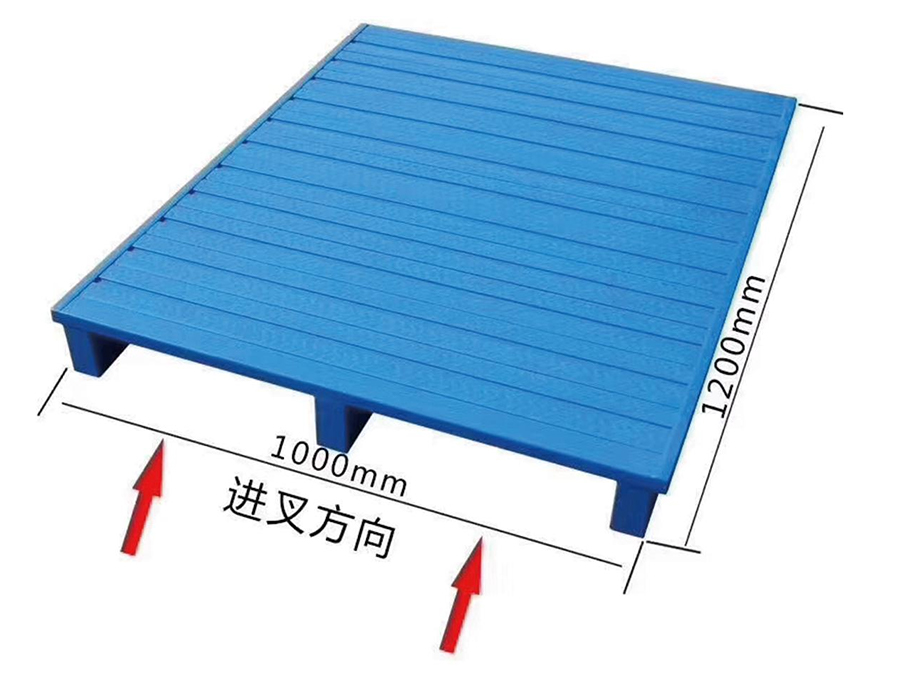

Dimensiunile din oțel ale buzunarelor pentru paleți nu sunt standardizate în întreaga industrie, iar nepotrivirile între geometria buzunarelor pentru paleți și dimensiunile dinților pentru stivuitor sunt o sursă semnificativă de daune operaționale și ineficiență de manipulare. Dimensiunile principale care trebuie specificate sunt lățimea și înălțimea deschiderii buzunarului, lungimea canalului cuțit (adâncimea în palet) și spațiul liber dintre partea superioară a cuțitului și partea inferioară a suprafeței punții.

Stivuitoarele contrabalansate standard folosesc de obicei dinți cu lățime de 100–125 mm și grosime de 35–45 mm. Un buzunar pentru diți cu o lățime interioară de 130 mm și o înălțime interioară de 50 mm oferă spațiu suficient pentru intrare și ieșire fără joc lateral excesiv care ar permite paletului să se miște în timpul ridicării. Cu toate acestea, stivuitoarele retractabile - utilizate în mod obișnuit în mediile de rafturi cu culoar îngust - au adesea distanțe mai mari ale colțurilor și profiluri diferite ale colțurilor. Atunci când paleții din oțel sunt destinati utilizării într-o flotă mixtă de echipamente de manipulare, proiectarea buzunarelor conform cu geometria cuțitului stivuitorului, mai degrabă decât geometria dinților de contrabalansare, previne problema obișnuită a dinților stivuitorului care intră tehnic în buzunar, dar contactează pereții laterali ai buzunarului sub sarcină, stresând cadrul buzunarului în loc să susțină sarcina pe suprafața dinților.

Paleții cu intrare în patru căi – unde buzunarele cu diți rulează pe ambele axe – introduc o complexitate structurală: intersecția transversală a buzunarelor reduce suportul punții în zona centrală a paletului, care este exact acolo unde momentele de încovoiere sunt cele mai mari în cazul sarcinilor distribuite uniform. Paleții din oțel cu intrare în patru căi bine proiectați compensează cu o coloană centrală întărită care trece între intersecțiile buzunarului. Inspectarea dacă această armătură este prezentă este o verificare rapidă pe teren, care distinge paleții cu patru direcții sănătoși din punct de vedere structural de cei care vor dezvolta ușurarea punții după o utilizare moderată.

Calcularea capacității de stivuire: de ce paletul inferior suportă mai mult decât sarcina nominală

O ipoteză aplicată greșit în cazul stivuirii paleților din oțel este că sarcina dinamică nominală pe palet se aplică în mod egal fiecărei unități dintr-un stivă. În realitate, paletul inferior din orice coloană stivuită suportă încărcături cumulate de la toate unitățile de deasupra ei - și modul în care aceste încărcături se transferă prin stâlpii sau cadrele de stivuire introduce concentrații de tensiuni în zonele de colț care pot depăși toleranța de încărcare punctuală a platformei chiar și atunci când greutatea totală este în limita nominală per palet.

Luați în considerare un teanc înalt de patru paleți, fiecare încărcat până la 800 kg. Paletul inferior transportă 3.200 kg de încărcătură suprapusă, transferată în întregime prin patru puncte de contact ale stâlpilor de colț. Dacă fiecare zonă de contact este de 50×50 mm, presiunea nominală de rulare la fiecare punct de contact este de 3.200 kg ÷ 4 puncte de contact ÷ 0,0025 m² = 3.200 kPa - cu mult peste ceea ce pot suporta majoritatea acoperirilor de podea din depozit și unele amestecuri de beton fără deteriorarea suprafeței și un stres concentrat semnificativ pe zona colțului paletului inferior. Acesta este motivul pentru care valorile de sarcină de stivuire din specificațiile de renume sunt menționate separat de valorile de încărcare pentru o singură unitate și de ce cifra capacității de stivuire este de obicei mai mică pe unitate decât valoarea de încărcare pe un singur nivel.

Când planificați configurațiile de stivuire, obțineți întotdeauna sarcina de stivuire declarată de producător - nu sarcina dinamică pe raft - și aplicați un factor de siguranță de cel puțin 1,25 × pentru mediile în care stiva poate suferi impacturi minore de la trecerea stivuitoarelor sau vibrații de la mașinile din apropiere. Echipa noastră tehnică de la Huijian oferă îndrumări de configurare a stivuirii ca parte standard a procesului de specificare a produsului, ajutând clienții să evite scenariile de suprastivuire care ar compromite atât integritatea paleților, cât și siguranța podelei.

Protocoale de inspecție de întreținere pentru paleți de oțel în serviciu pe termen lung

Paleții din oțel au o durată de viață teoretică de multe ori mai mare decât a alternativelor din lemn, dar atingerea acestei longevități necesită un protocol structurat de inspecție și întreținere, mai degrabă decât funcționarea de la funcționare până la eșec. Cele mai frecvente moduri de avarie la paleții de oțel cu durată lungă de viață sunt previzibile și detectabile cu mult înainte de a provoca căderi de sarcină sau incidente de manipulare.

• Inspecția fisurilor de sudură: Locațiile de sudură cu cea mai mare solicitare pe un palet de oțel sunt joncțiunile picior cu punte și sudurile post-soclu-la-cadru. Acestea trebuie inspectate vizual la intervale de 6 luni în operațiuni cu ciclu mare și la intervale de 12 luni în cazul utilizării mai ușoare. Crăpătura de sudură în stadiu incipient apare ca o fisură subțire de suprafață cu ușoare pete de rugină la margini. O sudura fisurata care este prinsa devreme poate fi reparata prin slefuire si re-sudare; unul care se propagă la metalul de bază necesită o reparație mai extinsă sau o înlocuire a componentelor.
• Evaluarea uzurii stâlpilor și prizei: La sistemele cu stâlp detașabil, orificiul mufului și baza stâlpului se uzează unul împotriva celuilalt pe parcursul a mii de cicluri de inserare. Toleranța acceptabilă la uzură este de obicei de ±1,5 mm față de dimensiunea de potrivire originală; dincolo de aceasta, conexiunea post-la-priză devine suficient de slăbită pentru a permite mișcarea laterală în cazul sarcinilor de stivuire. Măsurarea diametrului găurii mufei cu un simplu etrier în timpul întreținerii programate identifică muzele care se apropie de pragul de înlocuire.
• Verificarea planeității punții: Deformarea permanentă a punții – spre deosebire de îndoirea elastică sub sarcină – indică faptul că puntea a fost supraîncărcată sau supusă la daune prin impact. O linie dreaptă peste suprafața punții nu trebuie să prezinte un spațiu care să depășească 5 mm pe orice deschidere de 500 mm. Paleții cu un set permanent mai mare ar trebui retrași din serviciul de stivuire și utilizați numai ca depozitare pe podea cu un singur nivel până când sunt reparați.
• Integritatea acoperirii și cartografierea coroziunii: Deteriorarea stratului de acoperire trebuie să fie documentată prin locația pe suprafața paletului. Așchiile de margine izolate în medii cu umiditate scăzută pot fi tratate cu retușuri cu spray de zinc la rece. Coroziunea care a pătruns în metalul de bază pe o suprafață care depășește 50 cm² – în special în apropierea sudurilor structurale – garantează o acoperire completă după pregătirea suprafeței, deoarece tratamentul la fața locului nu va opri coroziunea subfilm care a început deja.
• Deformarea buzunarelor cu dinte: Intrările repetate ale stivuitorului la unghiuri ușor nealiniate provoacă deformarea treptată a deschiderilor buzunarelor cuțite, reducând lățimea efectivă de intrare și crescând riscul de încărcare a impactului cu dinți asupra cadrului buzunarului, mai degrabă decât a rulmentului plat. Deschiderile de buzunar care s-au închis cu mai mult de 10 mm față de valoarea nominală trebuie reformate cu un distribuitor hidraulic înainte ca deformarea să progreseze spre fisurare.

Stabilirea unui sistem de etichetare cu ID-ul paleților – chiar și un număr simplu ștampilat pe fiecare unitate – permite înregistrările de întreținere să fie legate de paleți individuali, făcând posibilă identificarea din timp a unităților cu defecțiuni mari și investigarea dacă cauza este un defect de fabricație, o anumită stație de manipulare sau un anumit tip de produs care este stocat.
