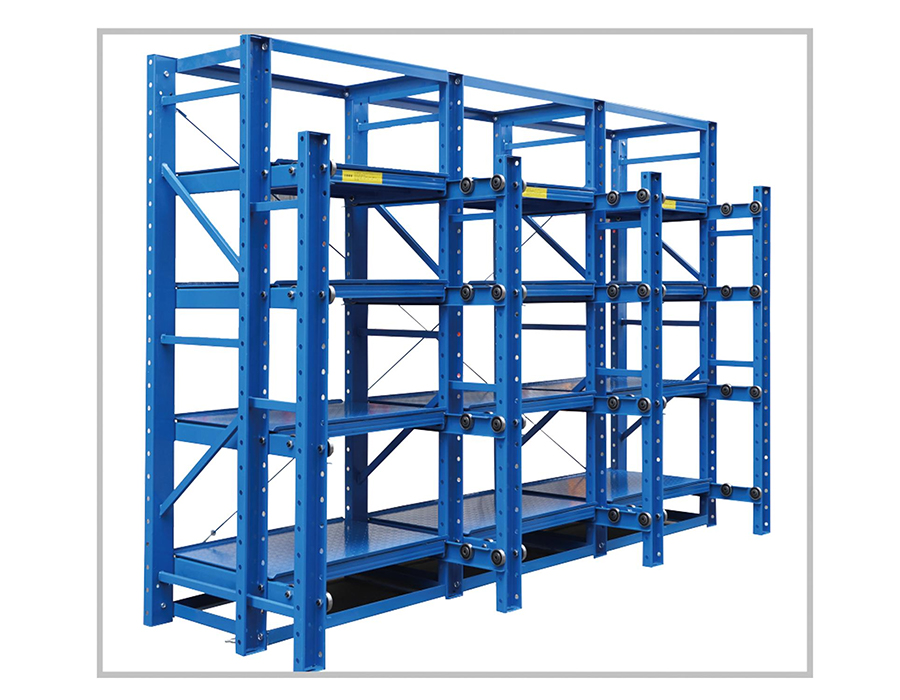

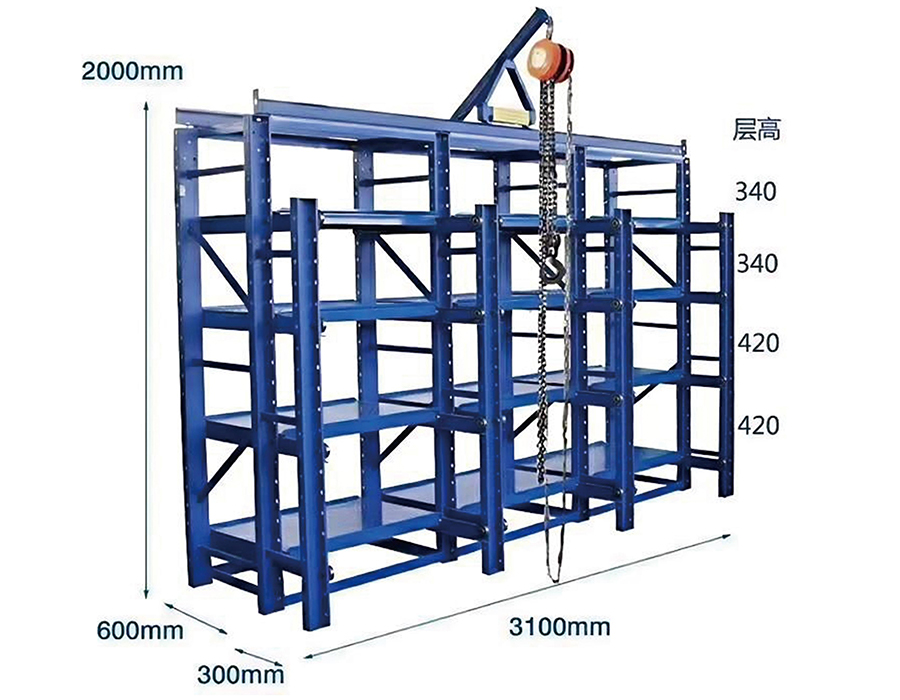

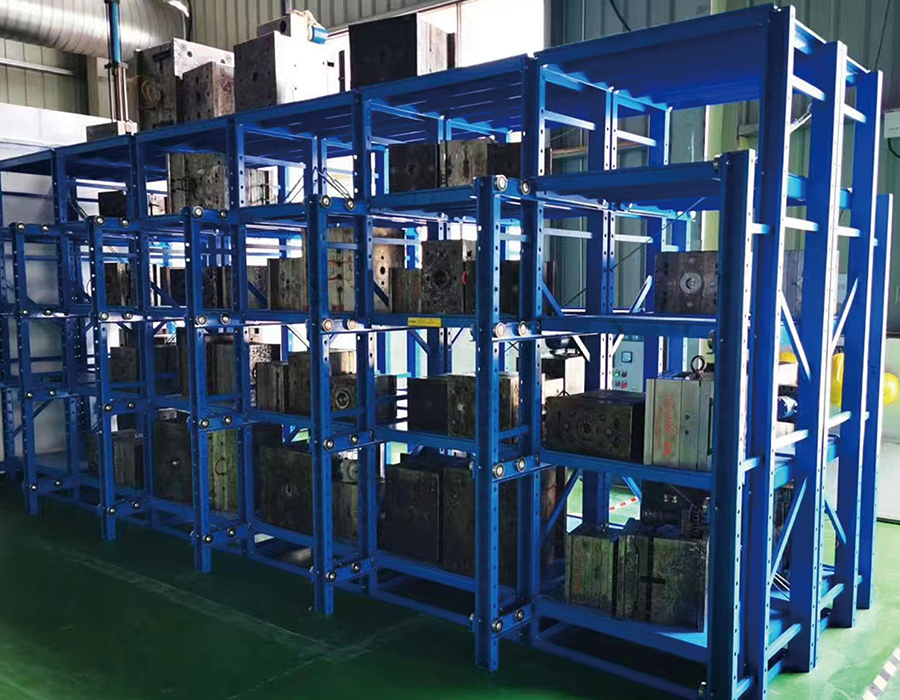

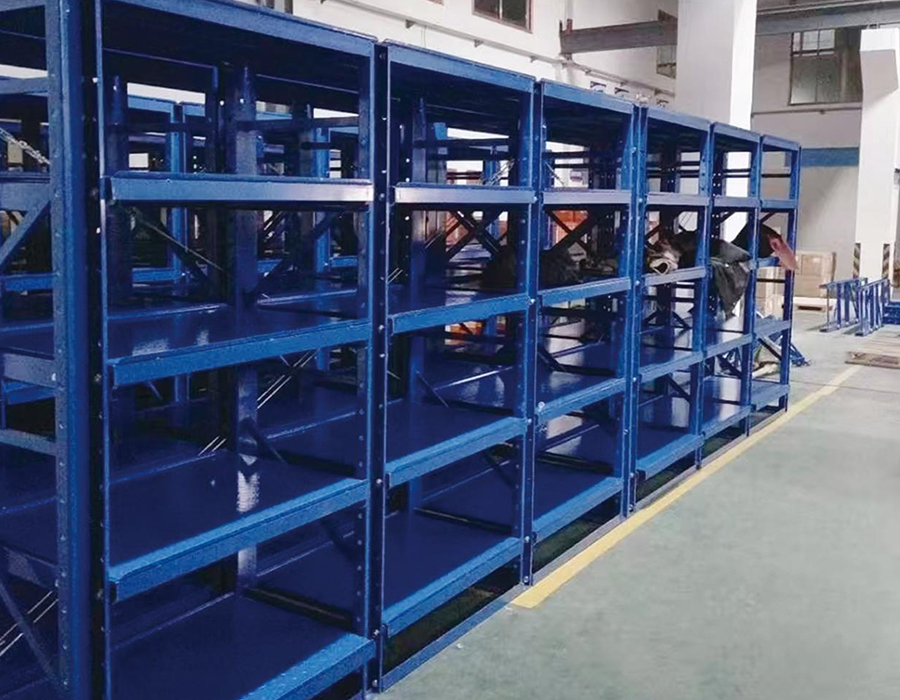

Matriță de tip sertar / suport pentru scule

De ce proiectarea mecanismului de extensie a sertarelor este provocarea de bază a ingineriei în rafturile de matriță

Într-o Rafturi de tip sertar pentru depozitare rezistente , mecanismul de extensie a sertarului este locul în care sunt concentrate cele mai mari cerințe de inginerie – totuși este componenta cel mai frecvent subspecificată în achizițiile bugetare. Un sertar de matriță poate suporta sarcini cuprinse între 500 kg și peste 5.000 kg, în funcție de aplicație, și trebuie să extindă acea sarcină fără probleme pe o distanță de 600-1.200 mm, fără deformare laterală, fără blocare sub sarcină excentrică și funcționare fiabilă pe mii de cicluri. Aceste cerințe nu pot fi îndeplinite prin extinderea glisierelor standard pentru sertare ușoare.

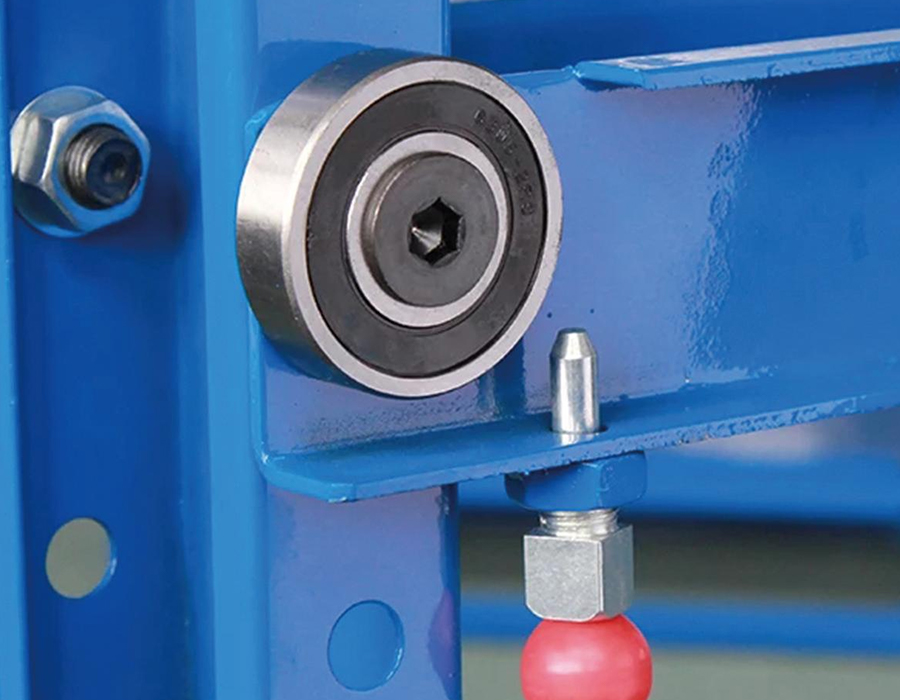

Cele două tipuri dominante de sisteme de extensie utilizate în rafturile de matrițe industriale sunt glisierele cu rulmenți cu role din oțel și sistemele de șine de ghidare profilate cu cărucioare cu bile recirculare. Glisierele cu rulmenți folosesc role din oțel călit care rulează în canale formate la rece - sunt robuste, tolerante la contaminare și ușor de întreținut, dar capacitatea lor de încărcare pe unitate de lățime este limitată de solicitarea de contact a rolei. Pentru sertarele care depășesc 2.000 kg, o singură pereche de glisiere cu role devine nepractică fără o distanță extrem de mare, ceea ce la rândul său mărește lățimea totală a raftului. Sistemele de șine de ghidare profilate — în esență șine de mișcare liniară împrumutate de la tehnologia mașinilor-unelte — realizează cote de sarcină dinamică mult mai mari într-o secțiune transversală mai îngustă, dar sunt mai sensibile la dezalinierea în timpul instalării și necesită medii de operare mai curate pentru a-și atinge durata de viață nominală.

Parametrul critic de specificație nu este doar capacitatea de încărcare statică, ci capacitatea de încărcare dinamică în cadrul ciclurilor repetate de extensie. Un sistem de glisare evaluat la 3.000 kg de sarcină statică poate avea o durată de viață la oboseală evaluată la doar 20.000 de cicluri de extensie completă la acea sarcină - ceea ce, într-o cameră de matriță care operează două schimburi pe zi, se traduce în aproximativ doi până la trei ani înainte de a fi necesară înlocuirea rulmentului. Cumpărătorii ar trebui să solicite evaluarea dinamică a ciclului de încărcare și să nu se bazeze doar pe cifra capacității statice atunci când compară specificațiile raftului de matriță de tip sertar.

Calcularea greutății reale a matrițelor: de ce tonajul nominal subestimează cerințele de depozitare

Greutatea matriței este aproape întotdeauna menționată ca greutatea netă a ansamblului matriței în sine - miezul, plăcile cu cavitate și sistemul de ejecție. Această cifră este ceea ce apare pe cardurile de matriță și ceea ce folosesc majoritatea managerilor de producție atunci când specifică cerințele de stocare. Cu toate acestea, sarcina reală pe care trebuie să o suporte un suport de matriță de tip sertar este constant mai mare decât greutatea nominală a matriței, uneori cu o marjă semnificativă, din cauza masei suplimentare care se acumulează în condițiile de depozitare.

Mai mulți factori contribuie la această subnumărare în practică:

• Plăci de bază ale matriței și materiale de ambalare: Formele de injecție și turnare sub presiune depozitate pentru perioade îndelungate sunt de obicei plasate pe plăci de bază din oțel sau pe bază de lemn pentru a preveni deteriorarea contactului cu suprafața. O placă de oțel de 50 mm sub o amprentă a matriței de 600 mm × 800 mm adaugă aproximativ 180–220 kg, în funcție de grad, aducând o matriță nominală de „1.200 kg” la o sarcină reală a sertarului de 1.400 kg înainte de a lua în considerare orice articole suplimentare.
• Hardware hidraulic și de răcire lăsat atașat: Instalațiile care depozitează matrițe cu cilindri hidraulici, colectoare de răcire sau controlere cu canal cald încă conectate - o practică obișnuită în care timpul de reconectare este preocuparea principală - poartă acea greutate hardware pe sertar. Un controler cu canal cald și un ansamblu colector pot adăuga 80-150 kg la o matriță de injecție de dimensiuni medii.
• Contaminare acumulată: În operațiunile de turnare sub presiune, matrițele depozitate fără curățare acumulează reziduuri de agent de degajare, depuneri de aluminiu și depuneri de oxid care adaugă o masă măsurabilă ansamblurilor mari de matriță pe parcursul lunilor de depozitare. Acest lucru este rareori luat în considerare în planificarea depozitării.
• Greutatea proprie a sertarului: Platforma sertarului în sine - fabricată de obicei din tablă de oțel de 6-12 mm cu nervuri de întărire - poate cântări 150-400 kg pentru un sertar dimensionat pentru a transporta o matriță de 3.000 kg. Această sarcină este suportată de structura raftului în orice moment, indiferent dacă sertarul este ocupat.

O practică de proiectare fiabilă este să se aplice un factor de 1,25× la greutatea nominală a matriței atunci când se specifică capacitatea sertarului și să se trateze ca sarcină de lucru minimă, mai degrabă decât ca maximă. Depozitarea noastră grea rafturi tip sertar sunt evaluate și testate la sarcina lor de lucru declarată cu factori de siguranță complet aplicați - luând în considerare condițiile reale de încărcare pe care cifrele cu greutatea nominală a matriței le scapă în mod obișnuit.

Designul suprafeței platformei sertarelor și efectul său asupra stării mucegaiului în timpul depozitării

Configurația suprafeței unui sertar cu rafturi de mucegai este rar discutată în conversațiile de achiziție, dar are un impact direct asupra stării mucegaiului în timpul depozitării, ușurința în manipulare și timpul necesar pentru recuperarea și pregătirea mucegaiului. O placă plată de oțel - cea mai comună suprafață de sertar - este simplu de fabricat și capabilă generic, dar nu este suprafața optimă pentru fiecare tip de matriță sau durată de depozitare.

Suprafețe cu plăci plate

Placa plană cu acoperire completă oferă o zonă de contact maximă și este potrivită pentru matrițe cu suprafețe de bază plane, prelucrate. Problema esențială a specificațiilor este toleranța la planeitatea suprafeței: o placă de sertar care se deviază cu mai mult de 3–5 mm la sarcină maximă creează o condiție de sprijin neuniformă care poate induce stres în plăcile de bază ale matriței care nu sunt proiectate pentru încărcare în trei puncte. Nervurile ar trebui să fie orientate pentru a minimiza deformarea la mijlocul deschiderii sub amprenta matriței, ceea ce necesită cunoașterea locației centrului de masă a matriței în raport cu sertarul, nu doar greutatea sa totală.

Suprafețe cu șipci sau grilă

Suprafețele din oțel sau grătarele permit lichidului de răcire, lichidului de tăiere și reziduurilor de eliberare a mucegaiului să se scurgă prin sertar, mai degrabă decât să se acumuleze pe suprafața platformei. Acest lucru este deosebit de valoros în instalațiile în care mucegaiurile intră în depozit fără curățare completă. Compartimentul structural este că încărcăturile concentrate din matrițele cu amprentă mică se sprijină pe bare individuale, mai degrabă decât să se distribuie pe o placă, crescând stresul local la punctele de contact și potențial marcând suprafețele moi ale matriței dacă pasul barei este prea grosier.

Caracteristici personalizate de localizare

Pentru instalațiile care depozitează matrițe de precizie de mare valoare cu cerințe dimensionale stricte, sertarele pot fi echipate cu blocuri de localizare prelucrate sau blocuri în V reglabile care înregistrează matrița într-o orientare definită. Acest lucru previne deplasarea matriței în timpul extinderii sertarului - un risc real în cazul matrițelor grele pe plăci plate netede - și asigură că echipamentul de ridicare poate angaja punctele de ridicare a matriței în mod constant, fără repoziționare. Costul suplimentar de fabricație pentru localizarea caracteristicilor este de obicei recuperat în primul an prin reducerea timpului de manipulare și eliminarea reinspecției după mișcarea indusă de depozitare.

Redundanță structurală în rafturile de matriță pentru sertare de rezistență: proiectare pentru evenimentele de defecțiune a sertarului

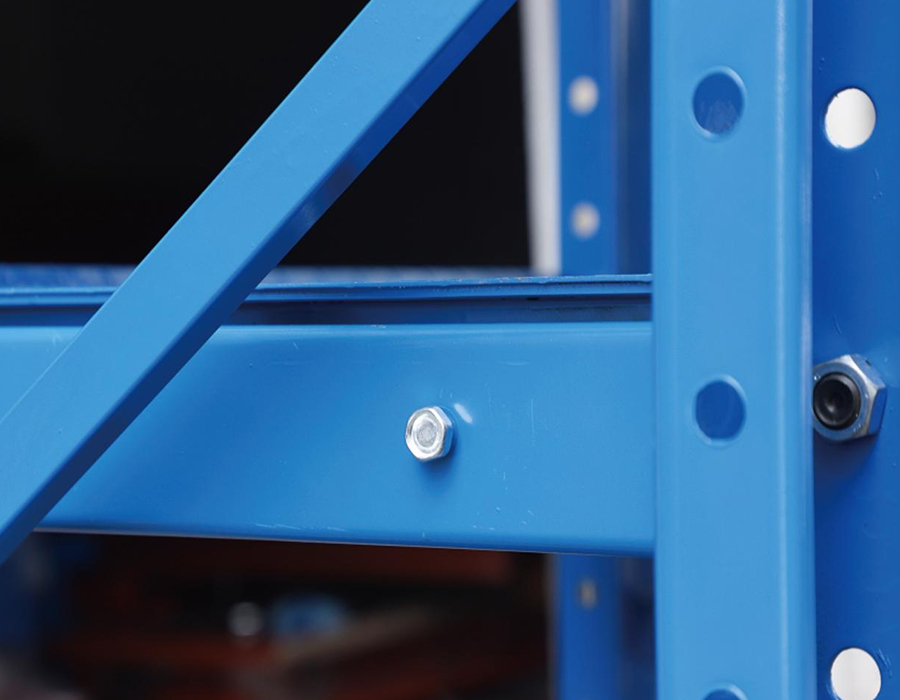

Un sertar complet extins care transportă o matriță de 3.000 kg reprezintă una dintre cele mai mari cerințe de încărcare localizată în orice sistem de depozitare. Momentul cantilever generat de extensia totală — produsul greutății matriței și distanța de extindere de la fața frontală a rackului — trebuie să fie rezistat în întregime de sistemul de ghidare a sertarului și transferat înapoi în cadrul rackului prin structura de montare a glisierei. Dacă această cale de sarcină este întreruptă de o defecțiune a ghidajului, o forfecare a șurubului de montare sau o fisură de sudură, consecința este coborârea bruscă necontrolată a greutății sertarului complet.

Sistemele de rack proiectate fără redundanță structurală se bazează pe integritatea unei singure căi de încărcare prin mecanismul de extensie. Adăugarea redundanței înseamnă construirea unor elemente secundare de sprijin care se angajează doar într-un eveniment de defecțiune, prevenind căderea catastrofală fără a fi activă în condiții normale de funcționare. Cele mai practice măsuri de redundanță utilizate în proiectarea raftului de matriță de tip sertar pentru sarcini grele includ:

• Bare de siguranță anti-cădere: Bare din oțel întărit montate sub platforma sertarului în punctul de extensie mijlociu care se cuplează în suporturile receptor crestate de pe coloana rackului dacă sertarul coboară cu mai mult de 10–15 mm de la înălțimea sa normală de deplasare. Acestea sunt pasive - nu creează frecare în condiții normale de funcționare - dar oprește coborârea sertarului în câțiva milimetri de la căderea inițială.
• Sisteme paralele cu două glisiere: În loc de o singură pereche de glisiere pe fiecare parte a sertarului, două unități de glisiere sunt stivuite vertical pe fiecare parte, cu perechea inferioară purtând sarcină zero în condiții normale, dar oferind o cale alternativă de încărcare complet nominală în cazul în care glisierele superioare eșuează. Acest lucru dublează costul materialului de glisare, dar elimină defecțiunea într-un singur punct în mecanismul de extensie.
• Cursarea sertarului se oprește la ambele capete: Opritoarele mecanice pozitive previn extinderea excesivă dincolo de distanța de deplasare proiectată și împiedică împingerea sertarului înapoi dincolo de poziția sa închisă în partea din spate a cadrului rackului. Acestea sunt de bază, dar esențiale - extinderea dincolo de distanța nominală de deplasare mută centrul de masă al matriței în afara anvelopei cantilever de proiectare, înmulțind rapid sarcina de moment asupra sistemului de ghidare.

Specificarea caracteristicilor de redundanță adaugă costuri - de obicei 12-18% la costul mecanismului sertarului - dar aceasta este baza de comparație adecvată, nu costul total al rackului. Împotriva răspunderii și întreruperii operaționale a unui eveniment de scădere a matriței care implică scule în valoare de sute de mii de yuani, investiția în inginerie este ușor de justificat.

Integrarea sistemelor de identificare a matrițelor cu amenajări de rafturi de tip sertar

Eficiența identificării și extragerii mucegaiului este un blocaj operațional recurent în instalațiile care stochează mai mult de 30-50 de matrițe, chiar și atunci când sistemul de stocare fizic este bine proiectat. Avantajul inerent al suportului de matriță de tip sertar - că fiecare matriță ocupă propriul sertar dedicat, care poate fi extras și inspectat individual - se realizează pe deplin numai atunci când sistemul de identificare permite amplasarea corectă a sertarului fără a deschide mai multe sertare secvenţial.

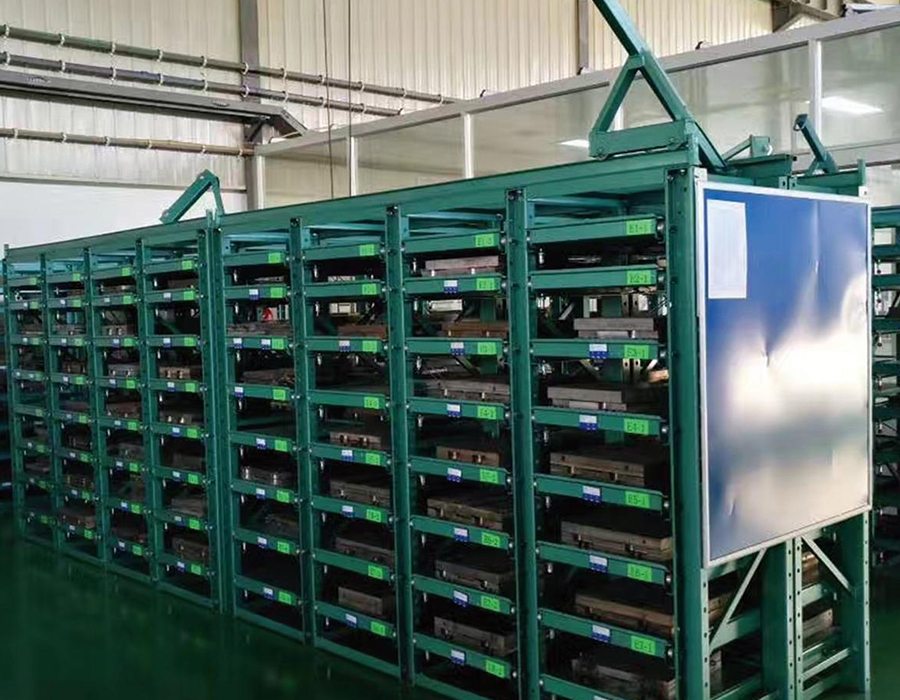

Etichetarea fizică este linia de bază: un suport de etichetă montat pe fața frontală a fiecărui sertar, vizibil atunci când se apropie fața de pe culoar a raftului. Cerința practică este ca etichetele să rămână lizibile în mediul camerei matriței - ceața de ulei, umiditatea și impactul ocazional fac ca etichetele de hârtie din suporturile din plastic să nu fie sigure după șase până la douăsprezece luni. Etichetele gravate din oțel inoxidabil sau plăcile din aluminiu anodizat cu conținut marcat cu laser sunt specificațiile adecvate pentru mediile cu expunere regulată la agent de răcire sau agent de degajare.

Integrarea RFID la nivelul sertarului este din ce în ce mai mult adoptată în instalațiile care gestionează matrițe cu cicluri scurte de producție și schimbări frecvente. O etichetă RFID încorporată în sau atașată la fața frontală a sertarului este citită de o antenă fixă ​​la nivelul culoarului de rack sau de un cititor portabil, legând locația fizică a sertarului la baza de date de gestionare a matriței fără scanare manuală. Cerința cheie de integrare este ca poziția etichetei RFID să rămână consecventă în toate sertarele din sistem - variația de peste 20-30 mm față de centrul zonei de citire a antenei reduce fiabilitatea citirii în medii cu metale înalte, unde reflectarea semnalului este deja o provocare. Cu capabilitățile noastre interne de cercetare și dezvoltare și fabricarea personalizabilă a sertarelor, suntem capabili să proiectăm fronturi de sertare compatibile cu RFID, cu buzunare standardizate pentru etichete, ca opțiune integrată în fabrică, mai degrabă decât o modernizare pe teren.

Sistemele de coduri de bare și coduri QR ocupă locul de mijloc - costul infrastructurii mai mic decât RFID și mai durabil decât etichetele de hârtie atunci când sunt imprimate pe material de poliester cu suport metalic cu cerneală stabilă UV. Un scaner portabil conectat la o tabletă sau un terminal WMS mobil permite confirmarea locației înainte de extinderea sertarului, reducând riscul de a recupera matrița greșită într-o unitate în care sunt stocate mai multe seturi de scule cu aspect similar.

Gestionarea încărcăturii în podea la instalarea sistemelor de rafturi de matriță de mare capacitate

Sistemele de rafturi tip sertar, în special cele configurate pentru mai multe niveluri de matrițe grele, generează concentrații de sarcină pe podea care depășesc frecvent ceea ce plăcile standard de podea ale depozitului le pot suporta fără intervenție inginerească. Un suport de matriță cu două niveluri care stochează matrițe de 3.000 kg în fiecare dintre cele șase sertare per compartiment transportă o încărcătură totală potențială a locașului de 36.000 kg – fără a include greutatea structurii rackului – distribuită pe patru amprente ale plăcii de bază. Presiunea podelei sub fiecare placă de bază poate depăși 80-100 de tone pe metru pătrat dacă plăcile de bază sunt mici și placa de beton este subțire.

Primul pas în orice proces de planificare a instalării raftului de matriță este obținerea certificării inginerului structural de încărcare a podelei pentru zona de instalare - nu specificația generică a capacității de podea a clădirii, care este de obicei o sarcină nominală distribuită uniform care nu reflectă comportamentul sarcinii punctuale. Încărcăturile punctuale de sub plăcile de bază ale rackului se comportă diferit față de sarcinile distribuite în ceea ce privește forța de forfecare prin perforare în placă, iar podelele mai vechi ale depozitului proiectate pentru 5 tone pe metru pătrat de sarcină distribuită pot fi vulnerabile la defecțiunea prin perforare sub o sarcină concentrată a plăcii de bază de 20 de tone, chiar dacă greutatea totală este în limita capacității distribuite.

Acolo unde capacitatea podelei este marginală, soluțiile practice includ:

• Creșterea suprafeței plăcii de bază: Mărirea plăcii de bază împrăștie sarcina coloanei pe o suprafață mai mare, reducând direct presiunea podelei de sub placă. O placă de bază de 200 mm × 200 mm poate fi mărită la 400 mm × 400 mm — dublând suprafața de contact și reducând presiunea maximă pe podea cu 75%, fără nicio modificare a structurii rack-ului de mai sus.
• Plăci de distribuție a sarcinii din oțel: Plăci de oțel sudate cu grosimea de 20–30 mm, mai mari decât placa de bază a rackului și plasate sub aceasta, răspândesc încărcătura coloanei în placa de podea pe o zonă și mai largă. Acestea sunt deosebit de eficiente acolo unde placa conține armătură la o adâncime care oferă o rezistență bună la perforare, dar acolo unde stratul de suprafață de beton este subțire.
• Redistribuirea aspectului raftului: Repoziționarea compartimentelor de rack astfel încât să nu aibă două compartimente de sarcină mare să împartă același panou de placă – separate prin rosturi de dilatare – previne încărcarea cumulativă pe o singură deschidere structurală. Acest lucru necesită o coordonare între proiectarea raftului și desenul structural al plăcii de podea, care nu este întotdeauna disponibil pentru clădirile mai vechi.

Prevenirea ruginii mucegaiului în timpul depozitării prelungite: ce poate și ce nu poate face designul raftului

Coroziunea suprafețelor mucegaiului în timpul depozitării este una dintre cele mai costisitoare și prevenibile forme de deteriorare a sculelor din unitățile de producție, dar este adesea atribuită doar aplicării inadecvate a inhibitorului de coroziune, mai degrabă decât examinată ca o problemă a mediului de depozitare. Designul raftului de matriță de tip sertar influențează micromediul din jurul matrițelor depozitate în moduri care fie accelerează, fie întârzie oxidarea suprafeței, indiferent de compusul inhibitor de rugină aplicat pe suprafața matriței înainte de depozitare.

Condensul este principalul factor de coroziune în majoritatea mediilor de depozitare a matriței. Matrite cu masa termica mare - in special sculele de turnare sub presiune mari depozitate dupa ciclurile de productie la cald - se racesc lent si trec prin punctul de roua al aerului ambiental pe masura ce temperatura lor de suprafata scade. Dacă aerul din jurul matriței într-un sertar închis sau semiînchis are o circulație limitată, umezeala se condensează pe suprafața matriței și rămâne în contact pentru perioade îndelungate. Modelele de rafturi cu carcase de sertare închise — panouri laterale solide și capace superioare — creează buzunare de aer stagnante care agravează acest efect în comparație cu rafturile cu cadru deschis care permit circulația aerului ambiental în jurul matrițelor depozitate.

Caracteristicile practice de design care reduc riscul de coroziune în depozitarea matrițelor de tip sertar includ:

• Panouri laterale perforate ale sertarului: Mai degrabă decât panourile solide din oțel între nivelurile de sertare adiacente, panourile perforate permit mișcarea aerului pe suprafața matriței fără a crea curentul complet al unui cadru deschis. Acest lucru oferă un compromis util între protecția împotriva contaminării și acumularea de umiditate.
• Puncte de montare a desicantului: Clipuri sau tăvi integrate în interiorul carcasei sertarului, poziționate pentru a ține pachetele cu gel de silice sau cartușele de desicant cu sită moleculară lângă suprafața matriței, fără a interfera cu încărcarea și recuperarea matriței. Aceasta este o adăugare cu costuri reduse în faza de fabricație, dar dificil de adaptat în mod curat.
• Căi de drenaj în podeaua sertarului: Găurile mici de curățare sau fantele de drenaj din platforma sertarului împiedică acumularea condensului sau scurgerii lichidului de răcire sub matriță, ceea ce reprezintă atât un risc de coroziune, cât și o problemă de igienă în depozitele de mucegai care contactează alimentele.

Ceea ce designul raftului nu poate compensa este tratarea inadecvată a suprafeței înainte de depozitare. Învelișul foliei cu inhibitor de coroziune în fază de vapori (VCI), uleiul anticoroziv aplicat pe toate suprafețele nevopsite și protecția liniei de despărțire sigilate rămân principala apărare împotriva coroziunii mucegaiului în timpul depozitării. Contribuția rack-ului este de a crea condiții în care acele tratamente pot funcționa eficient - ceea ce înseamnă reducerea la minimum a condensului, a contaminării și a timpului de contact cu umiditatea acumulată, mai degrabă decât să furnizeze o pardoseală uscată pe care să se așeze matrița.

Specificarea distanței de deplasare a sertarului în raport cu amprenta matriței și echipamentul de manipulare

Cursa extensiei sertarului este un parametru de specificație care este setat frecvent la un număr rotund - 600 mm, 800 mm sau extensie completă - fără o analiză sistematică a distanței reale de deplasare necesare pentru ridicarea și manipularea în siguranță a matriței în instalația specifică. Distanța de călătorie subspecificată este o sursă comună de dificultăți de manipulare și risc de accidentare; distanța de deplasare supraspecificată crește momentul în consolă pe sistemul de ghidare și poate depăși capacitatea structurală a raftului pentru o anumită greutate a matriței.

Distanța minimă necesară de deplasare a sertarului este determinată de geometria matriței, tipul de echipament de ridicare utilizat și spațiul liber disponibil în fața raftului. Calculul de guvernare implică trei variabile:

• Cerință de apropiere cu cârlig sau furcă pentru echipament de ridicat: Un cârlig de macara rulantă și o grindă de ridicare necesită un acces vertical clar deasupra punctelor de ridicare ale matriței, care trebuie să fie neobstrucționate de structura raftului de deasupra sertarului deschis. Distanța orizontală de la fața raftului până la centrul de masă al matriței, la distanța de deplasare necesară, determină dacă cârligul macaralei se poate poziționa direct peste punctul de ridicare fără ca lanțul cârligului sau sârma să murdărească structura superioară a raftului. Pentru macaralele cu grinzi de ridicare cu lungime fixă, acest calcul este simplu; pentru slingurile flexibile, unghiul sling-ului la distanța de extensie necesară trebuie verificat în raport cu unghiul minim de lucru al sling-ului.
• Adâncimea amprentei matriței în direcția de extensie: O matriță care are o adâncime de 900 mm în direcția de deplasare a sertarului necesită ca sertarul să se extindă mai mult de o matriță cu adâncimea de 600 mm înainte ca fața frontală a matriței să elibereze coloana rackului, permițând apropierea laterală pentru atașarea curelei de inelele frontale de ridicare. Cursarea necesară este de aproximativ: coloana de rack față în față-marginea sertarului adâncimea matriței 150–200 mm spațiu de apropiere.
• Adâncimea culoarului în fața raftului: Distanța de extensie a sertarului se adaugă la adâncimea culoarului ocupat atunci când sertarul este deschis. În instalațiile în care culoarul de rack este folosit și ca cale de deplasare pentru alte echipamente, sertarul complet extins nu trebuie să obstrucționeze traficul transversal sau să creeze un pericol de împiedicare. Acest lucru poate impune o limită de extensie maximă care intră în conflict cu cerința minimă de spațiu de ridicare, caz în care lățimea culoarului sau poziționarea rackului trebuie reconsiderate înainte de instalare.

O abordare sistematică este de a pregăti un desen la scară a sertarului complet extins cu matrița în poziție, de a suprapune geometria de apropiere a cârligului macaralei și limita culoarului și de a verifica dacă spațiile libere de ridicare și cerințele de ieșire ale culoarului sunt ambele îndeplinite la distanța de deplasare selectată. Acest exercițiu de desenare durează mai puțin de o oră și elimină cea mai frecventă plângere post-instalare referitoare la suporturile de tip sertar - că sertarul nu se extinde suficient pentru a fi conectat în siguranță a macaralei cu sculele.
