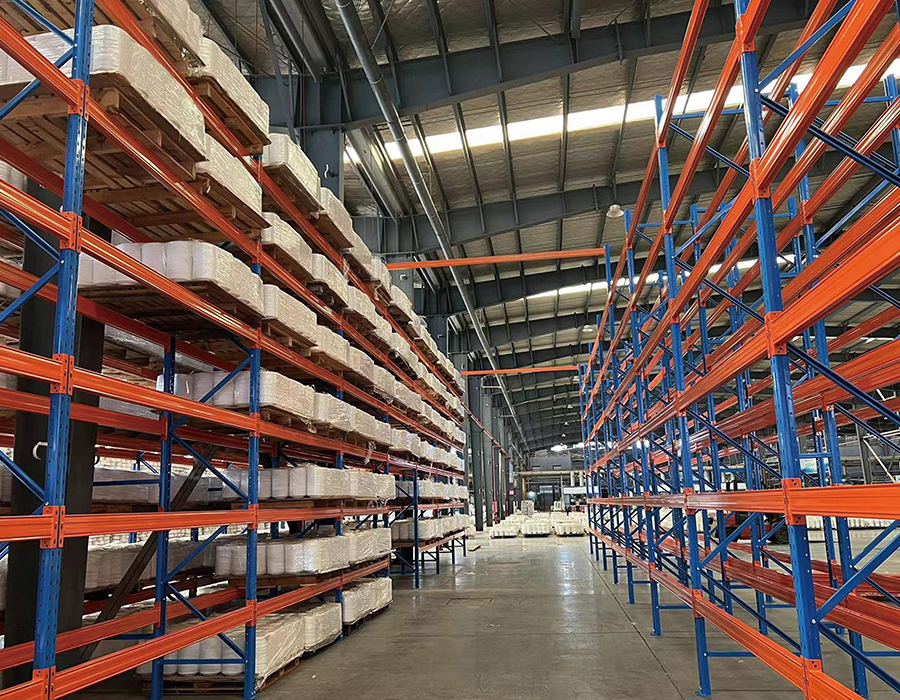

Rafturi pentru paleți rezistente

Cum ecartamentul cadrului vertical și forma profilului determină cotele de încărcare din lumea reală

Capacitatea de încărcare tipărită pe o fișă de specificații pentru rafturi industriale pentru paleți pentru sarcini grele nu este o proprietate fixă a materialului - este o valoare calculată derivată din interacțiunea dintre calitatea oțelului, grosimea secțiunii (gabaritul), geometria profilului și înălțimea stâlpului fără contravântuiri. Două rafturi cu calitate identică de oțel și capacitate declarată se pot comporta foarte diferit sub sarcină dacă profilele lor verticale diferă. Această distincție contează enorm atunci când se evaluează ofertele furnizorilor care listează doar un număr de capacitate fără a specifica secțiunea transversală.

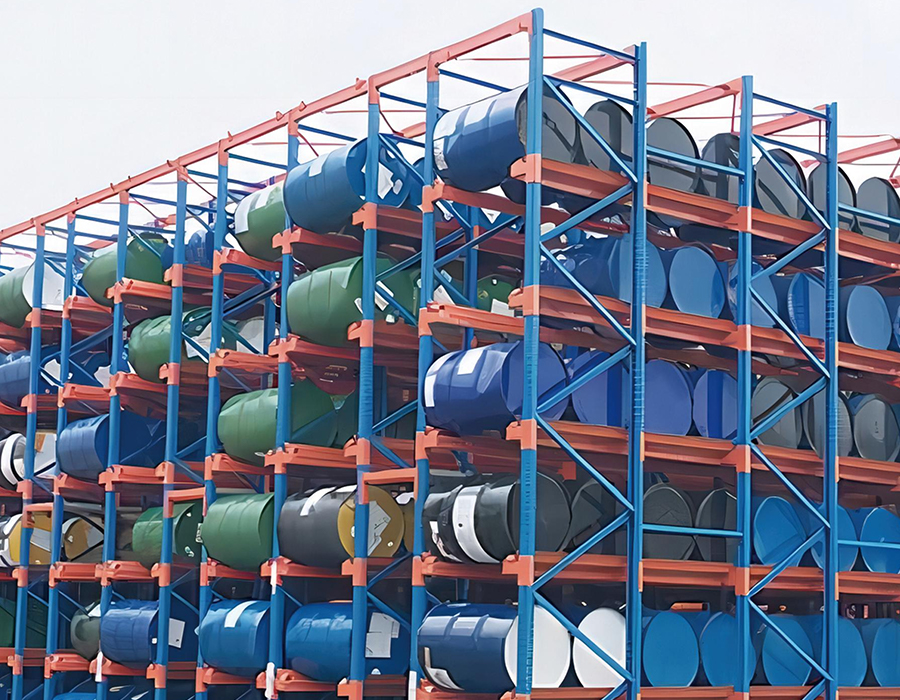

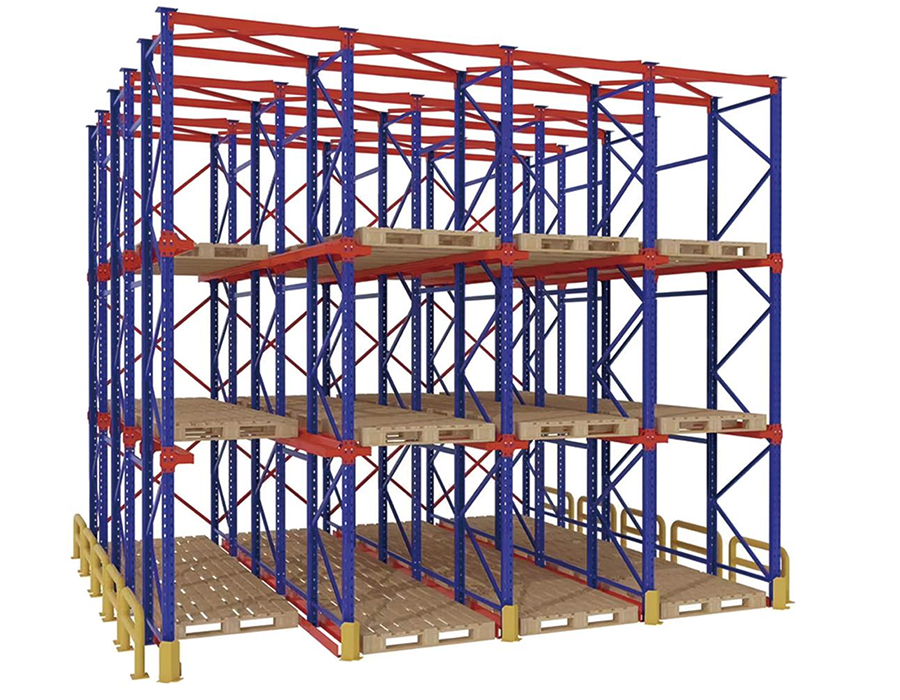

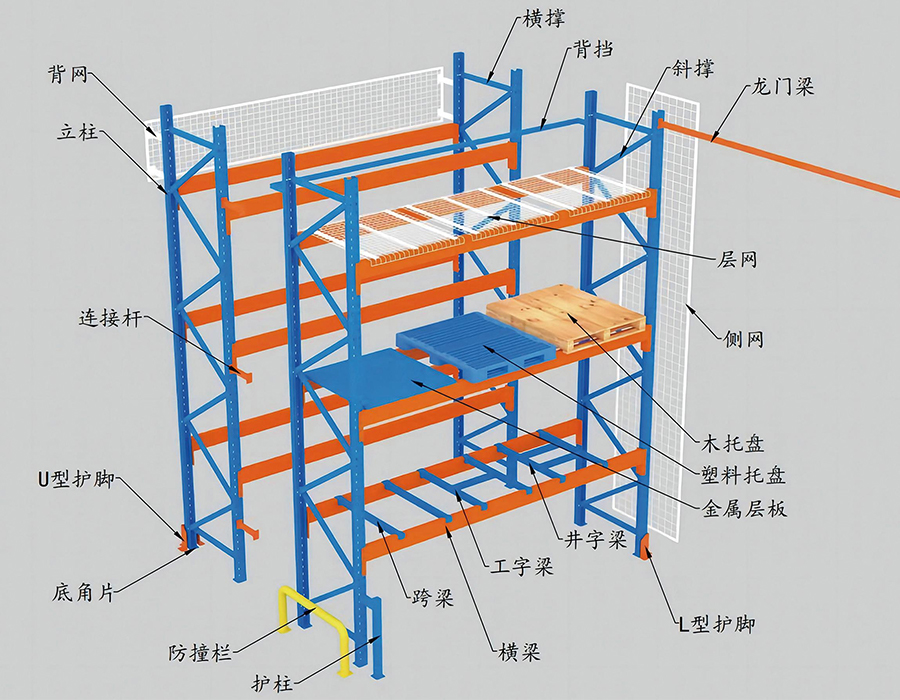

Profiluri de coloane verticale înăuntru sistem de rafturi pentru paleți pentru sarcini grele În mod obișnuit, s-au format laminat în secțiuni deschise sau semi-închise - cele mai frecvente fiind canalele C, secțiunile în I și profilele în formă de lacrimă sau coloană cutie utilizate în aplicațiile înalte. Canalele C deschise sunt economice și simplu de fabricat, dar au o rază de rotație mai mică în jurul axei slabe, făcându-le mai susceptibile la flambaje laterale sub compresie axială pe măsură ce înălțimea crește. Coloanele cu case închise sau semiînchise distribuie materialul mai departe de axa neutră în ambele direcții, îmbunătățind semnificativ rezistența la flambaj - motiv pentru care practic toate rafturile peste 10 metri utilizează profile închise cu pereți grei sau cu pereți grei.

Reducerea ecartamentului este o metodă comună de reducere a costurilor, care este dificil de detectat fără măsurare. Un montant nominal de 2,0 mm produs la o grosime reală de 1,7 mm își pierde aproximativ 15% din aria secțiunii transversale și o cotă disproporționat mai mare din momentul său de inerție. Consecința practică este un rack care îndeplinește capacitatea de încărcare declarată în condiții ideale de testare de laborator, dar are marje de siguranță reduse în condiții reale de încărcare excentrică, impact sau forțe dinamice de la operațiunile cu stivuitorul. Cumpărătorii ar trebui să specifice toleranțele minime de ecartament în contractele de achiziție și să solicite certificate de materiale alături de rapoartele de inspecție dimensională.

Logica de inginerie din spatele limitelor de deviere a fasciculului în aplicații de sarcină grea

Deviația fasciculului în rafturile de paleți încărcate nu este doar o preocupare estetică, ci este un semnal structural cu implicații directe pentru redistribuirea sarcinii și integritatea conectorului. Standardele din industrie, inclusiv codul de rafturi FEM 10.2.02 și GB/T 25820 din China, specifică că deviația orizontală a fasciculului la sarcina nominală maximă nu trebuie să depășească span/200 ca limită de funcționare. Pentru o deschidere standard a fasciculului de 2.700 mm, aceasta echivalează cu o deformare maximă la mijlocul deschiderii de 13,5 mm. Depășirea acestei limite nu garantează o defecțiune imediată, dar indică faptul că fasciculul funcționează la marginea anvelopei sale de proiectare.

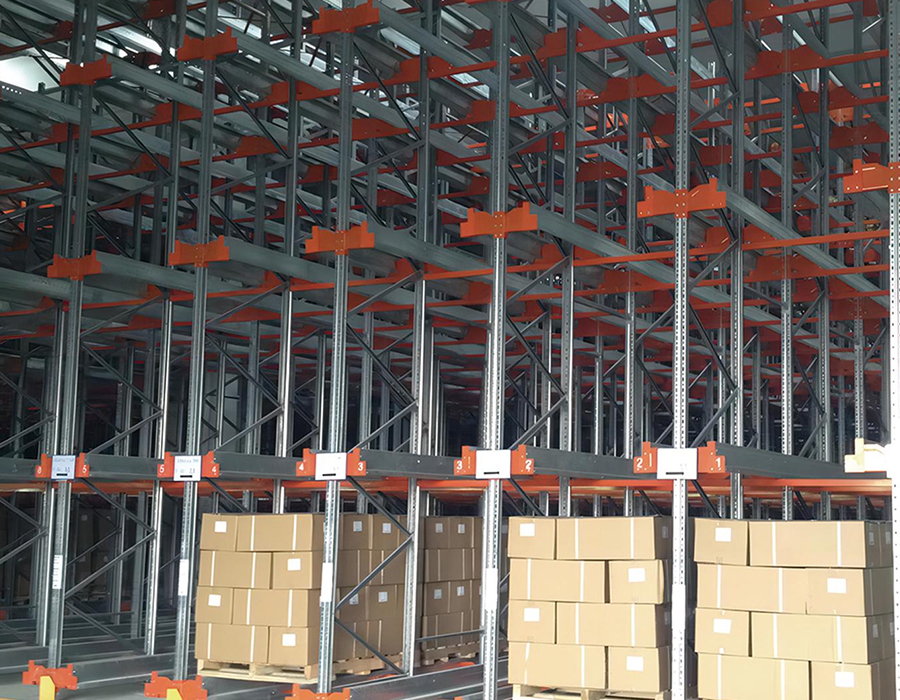

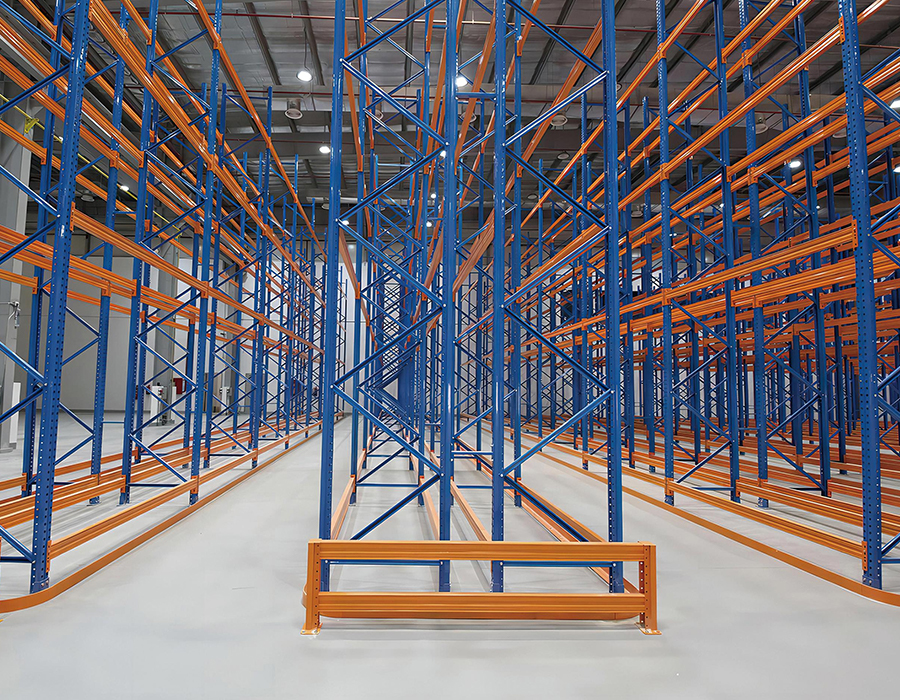

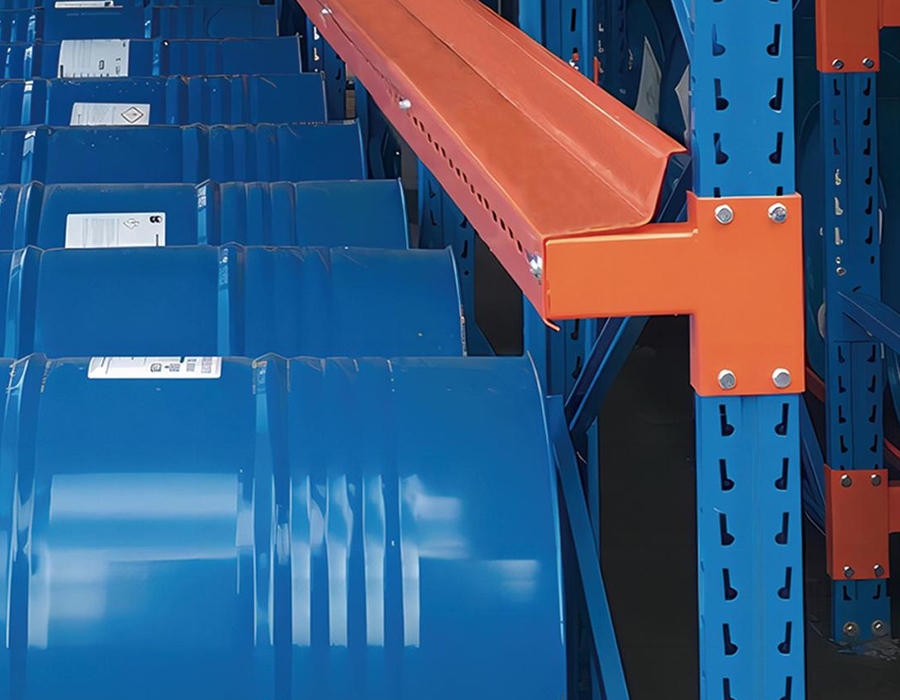

Ce se întâmplă din punct de vedere structural atunci când grinzile se deflectează excesiv este adesea înțeles greșit. Riscul principal nu este fracturarea grinzii, ci este slăbirea progresivă a conectorului grinda la verticală în timpul ciclurilor repetate de încărcare și descărcare. Majoritatea sistemelor de rafturi pentru paleți de sarcină grea utilizează un conector de blocare de siguranță cu cârlig, unde urechea grinzii se angajează într-o fantă perforată din coloana verticală. Când grinzile se deviază și se recuperează în mod repetat sub plasarea dinamică a paleților, conectorul experimentează micro-mișcare la punctul de angajare. De-a lungul timpului, acest lucru întărește oțelul de la vârful cârligului, provocând în cele din urmă fisurarea urechii sau deformarea fantei care reduce rezistența la smulgerea conectorului mult sub valoarea sa nominală.

Abordarea corectivă nu este întotdeauna de a crește adâncimea fasciculului. Uneori, soluția mai eficientă este reducerea lățimii travei - treptarea de la 2.700 mm la 2.400 mm reduce drastic momentul de încovoiere și deformarea maximă, fără a crește proporțional greutatea oțelului. Al nostru Rafturi industriale pentru paleți grele sunt proiectate cu rapoarte între distanță și adâncime verificate în raport cu calculele reale de deformare, nu doar cu tabele de sarcină statică, asigurând că integritatea conectorului pe termen lung este menținută pe toată durata de viață a sistemului.

Contopirea paleților și efectul acesteia asupra distribuției sarcinii grinzii

Calculele standard de încărcare pentru rafturi pentru paleți presupun că încărcăturile cu paleți sunt centrate pe grinzi, cu paletul sprijinit complet între cele două șine ale grinzilor. În practică, paleții depășesc frecvent fața grinzii, stau asimetric între șine sau sunt așezați cu lărgiile lor paralele cu grinda, mai degrabă decât perpendiculară. Fiecare dintre aceste abateri introduce excentricități de sarcină pe care tabelele de capacitate standard nu le țin cont, dar ele apar în mod obișnuit în depozitele cu capacitate mare.

Atunci când un palet depășește fața frontală a grinzii cu 100–150 mm - obișnuit cu paleții GMA pe lățimi mai înguste ale compartimentului - punctul efectiv de încărcare se deplasează înainte de planul cadrului vertical. Acest lucru introduce un moment de răsturnare pe grinda frontală la care conectorul trebuie să reziste în plus față de sarcina de forfecare verticală. Cererea combinată poate depăși rezistența nominală la extragere a conectorului la sarcini mult sub capacitatea de paleți declarată a grinzii. Același efect are loc atunci când paleții sunt plasați cu stringere paralele cu grinzile, creând două sarcini de linie concentrate, mai degrabă decât un contact de suprafață distribuit pe întreaga bază a paletului.

O atenuare practică utilizată în sistemele de rafturi pentru paleți grele care manipulează paleți neregulați este instalarea de bare de susținere a paleților - elemente transversale plasate perpendicular pe grinzi în punctul mijlociu al compartimentului. Aceste bare oferă un al treilea punct de contact pentru paleți, transformând încărcarea punctuală în încărcare distribuită și reducând deformarea fasciculului cu până la 40% pentru aceeași greutate a paletului. Ele previn, de asemenea, să cadă paleții între grinzi în cazul defectării conectorului grinzii, adăugând o funcție secundară de siguranță semnificativă.

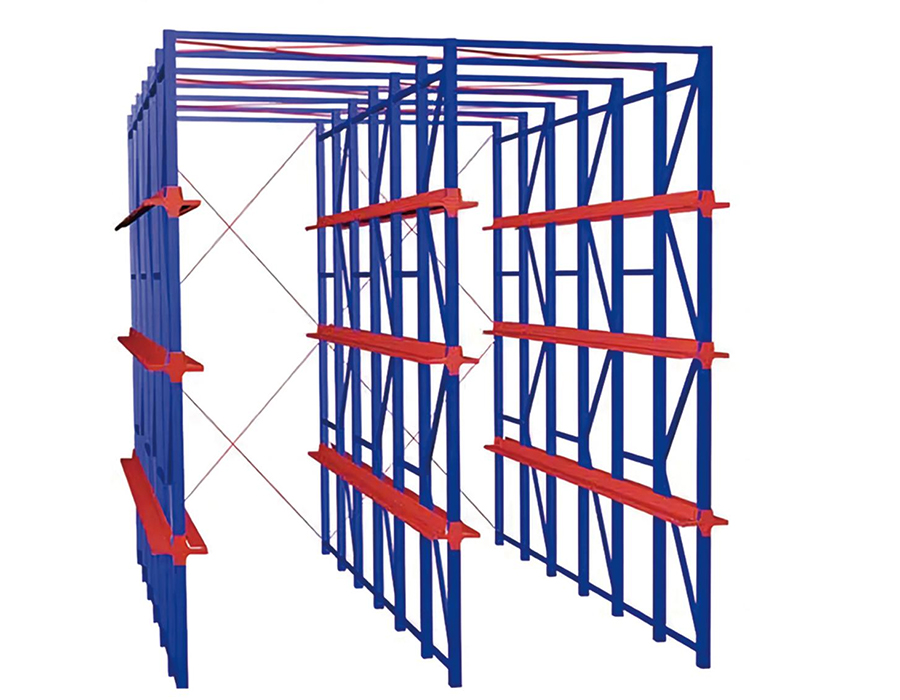

Compararea lățimilor cadrelor verticale: când ramele mai adânci merită costul

Adâncimea cadrului vertical - dimensiunea măsurată față în spate între cele două coloane verticale care formează un cadru - este frecvent specificată la minimul necesar pentru a suporta sarcina declarată, care pentru rafturile selective standard cu o singură adâncime este de obicei de 800 mm sau 1.000 mm. Cu toate acestea, adâncimea cadrului are un efect direct și semnificativ asupra stabilității sistemului de rafturi împotriva forțelor de răsturnare, iar selectarea adâncimii minime în toate aplicațiile este o falsă economie în medii grele.

În sistemele de rafturi grele pentru paleți cu suprafață de peste 10 metri, raportul de zveltență al montantului - înălțimea sa împărțită la raza sa minimă de rotație - devine parametrul de proiectare, mai degrabă decât sarcina axială. Cadrele mai adânci sprijină în mod inerent montantul la o distanță orizontală mai mare de linia centrală a coloanei, ceea ce crește raza efectivă de rotație a ansamblului cadrului și crește sarcina critică de flambaj. Acesta este motivul pentru care costul suplimentar de material al unui cadru de 1.000 mm sau 1.200 mm este de obicei justificat de o reducere a greutății necesare secțiunii verticale care compensează parțial costul adăugat al elementelor de contravântuire diagonale mai largi.

Specificația șurubului de ancorare: De ce este importantă rezistența la tragere mai mult decât rezistența la forfecare

Majoritatea personalului din depozit și chiar multe echipe de achiziții presupun că șuruburile de ancorare a rackului rezistă în primul rând forțelor orizontale de forfecare - împingerea laterală de la impacturile cu stivuitorul sau activitatea seismică. În realitate, cazul de sarcină care guvernează ancorele de la baza raftului în majoritatea configurațiilor de rafturi pentru paleți de sarcină grea este tensiunea de extragere verticală, nu forfecarea orizontală. Înțelegerea acestui lucru inversează logica modului în care ar trebui să fie specificate și inspectate ancorele.

Mecanismul este simplu: atunci când un cadru de rafturi este supus unui moment de răsturnare - fie de la o încărcare excentrică a paletului, un impact de stivuitor la înălțime sau o accelerație laterală seismică - placa de bază de pe partea tensionată a cadrului se ridică mai degrabă decât alunecă. Șurubul de ancorare de pe acea parte trebuie să reziste forței de ridicare completă în tensiune. Pentru un rafturi greu de 10 m înălțime încărcat la 4.000 kg pe nivel pe cinci niveluri, forța de ridicare calculată la ancora de tensionare sub un impact de proiectare poate depăși 15-20 kN. Ancorele standard de expansiune M12 din beton standard ating capacități de extragere de numai 8-12 kN, în funcție de adâncimea de ansamblu și de gradul betonului - mult sub cerere.

Abordarea corectă a specificațiilor implică trei parametri verificați: rezistența la compresiune a betonului la locul de instalare (minimum C25 pentru cele mai multe aplicații grele), adâncimea ancorei (nu doar lungimea șuruburilor - încadrarea efectivă după ce se ține cont de grosimea plăcii de bază și a oricărui chit de nivelare) și distanța de la margine de la cea mai apropiată îmbinare sau margine de beton. Rezultatele testelor de extragere de la ancorele de testare instalate la fața locului sunt cea mai fiabilă metodă de verificare și ar trebui să fie solicitate în orice proiect în care cererea de ridicare calculată se apropie de mai mult de 60% din capacitatea de extragere a catalogului ancorei.

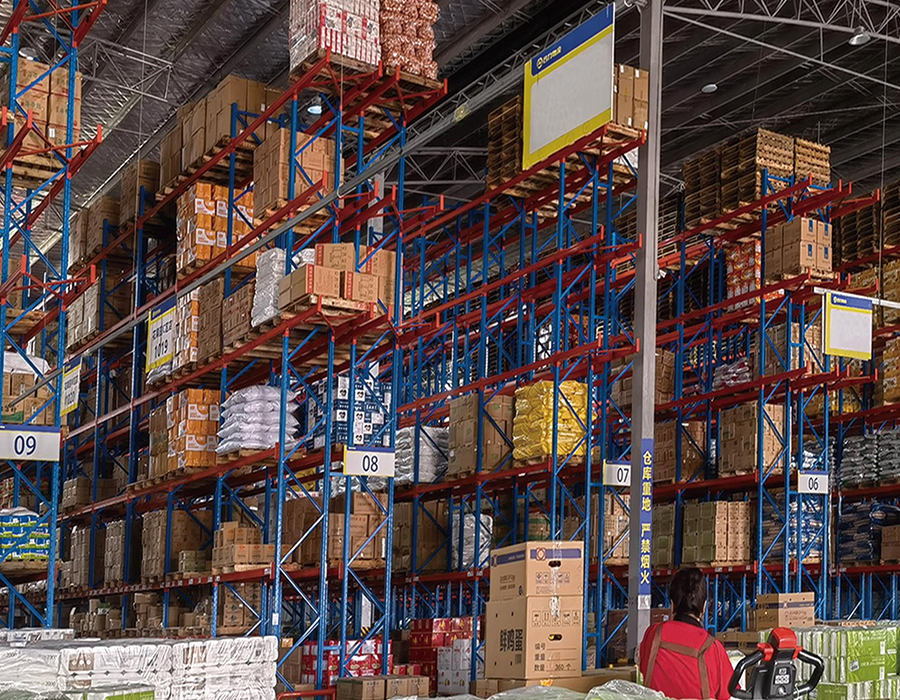

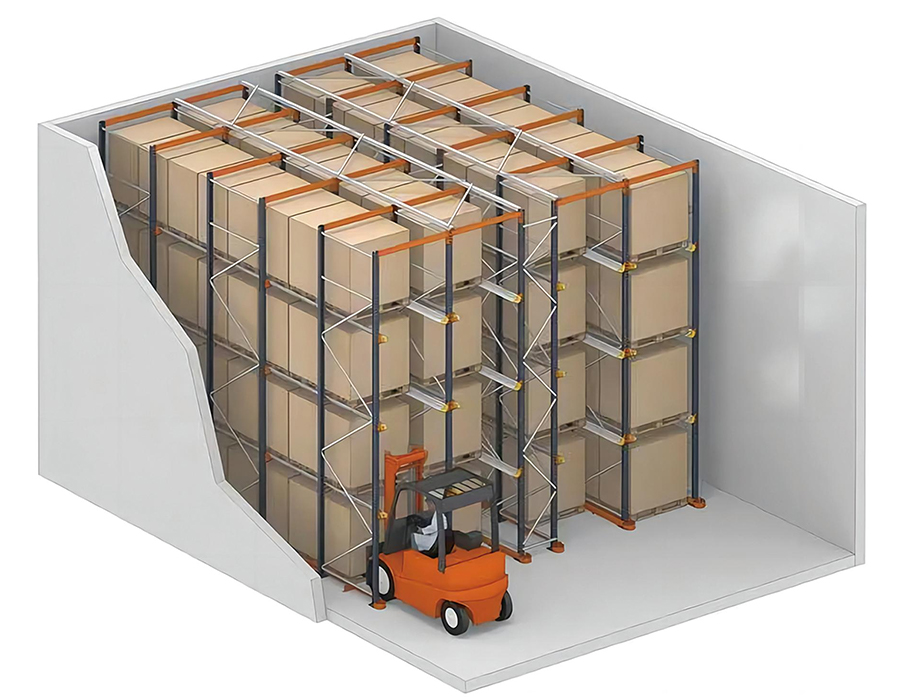

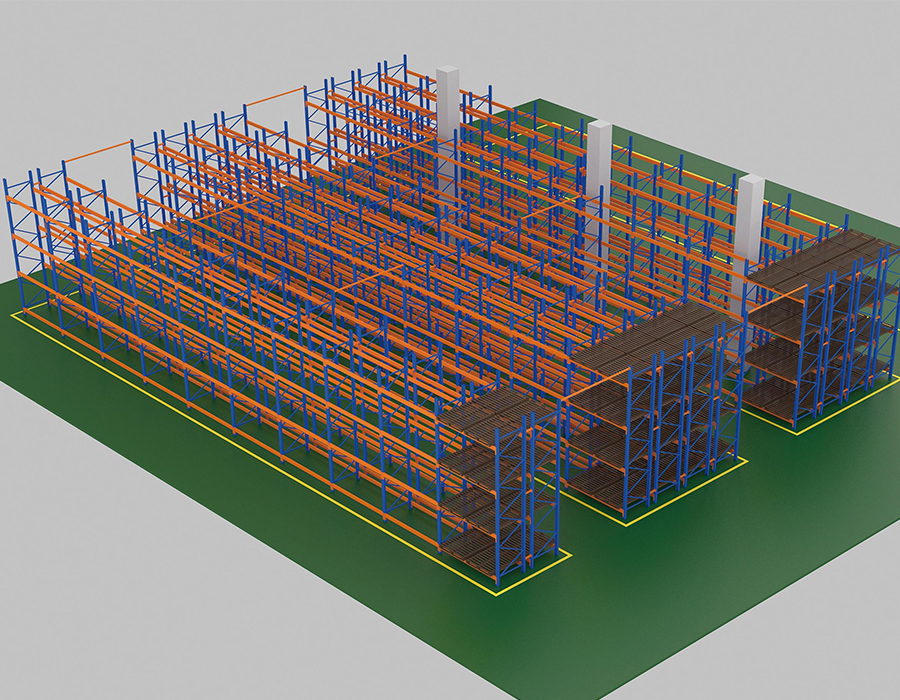

Cum interacționează specificația lățimii culoarului cu stabilitatea rackului și cu selecția stivuitorului

Lățimea culoarului în a rafturi industriale pentru paleți grele aspectul nu este doar o decizie de gestionare a traficului - este o constrângere de inginerie a sistemelor care determină simultan tipul de stivuitor, înălțimea maximă a raftului, rata de debit și densitatea totală de depozitare. Aceste variabile sunt strâns cuplate, iar optimizarea uneia fără modelarea celorlalte produce rezultate suboptime care sunt costisitoare de corectat după instalare.

Cele trei categorii principale de culoar creează fiecare un set distinct de constrângeri în cascadă:

• Culoar larg (3.500 mm): Se potrivește cu stivuitoare contrabalansate cu raze standard de rotire. Înălțimea maximă practică a raftului este limitată la aproximativ 7–8 m de înălțimea catargului stivuitorului și de vizibilitatea la înălțime. Densitatea de depozitare este cea mai mică dintre cele trei configurații, dar flexibilitatea de debit este cea mai mare - orice stivuitor din flotă poate funcționa pe orice culoar și nu este nevoie de pregătire sau vehicul specializat.

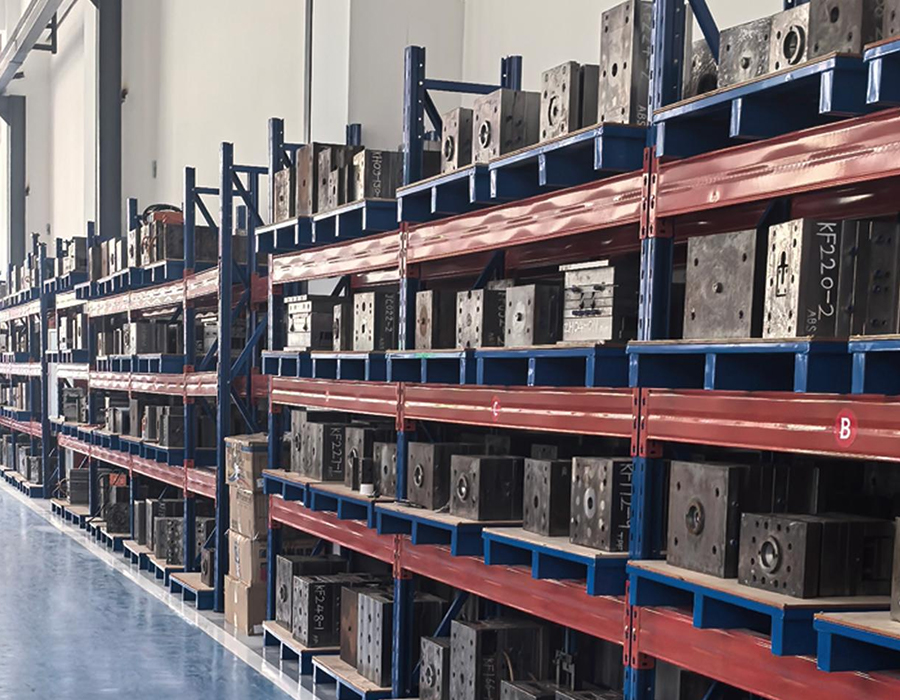

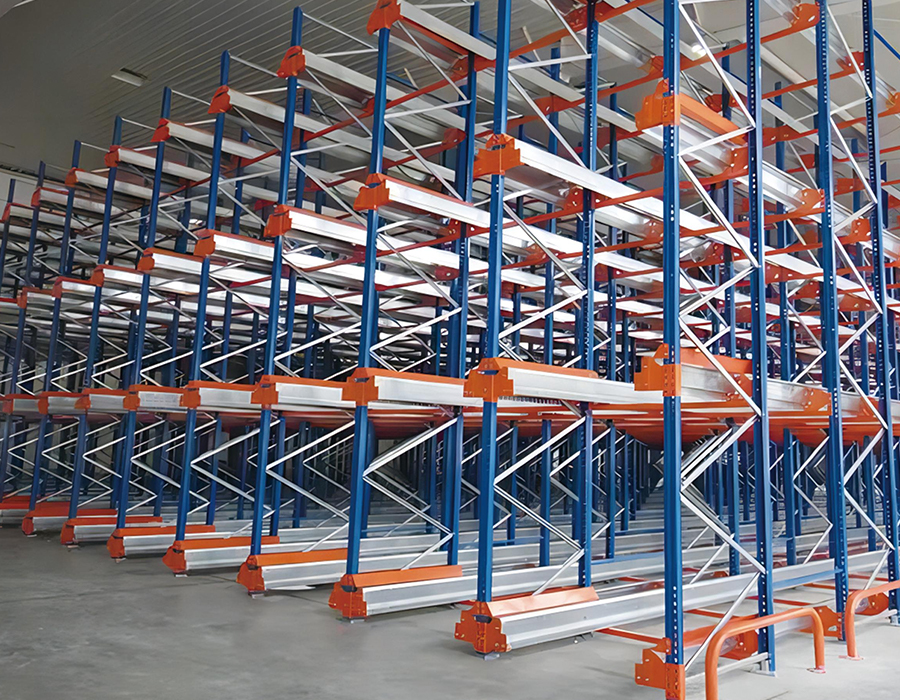

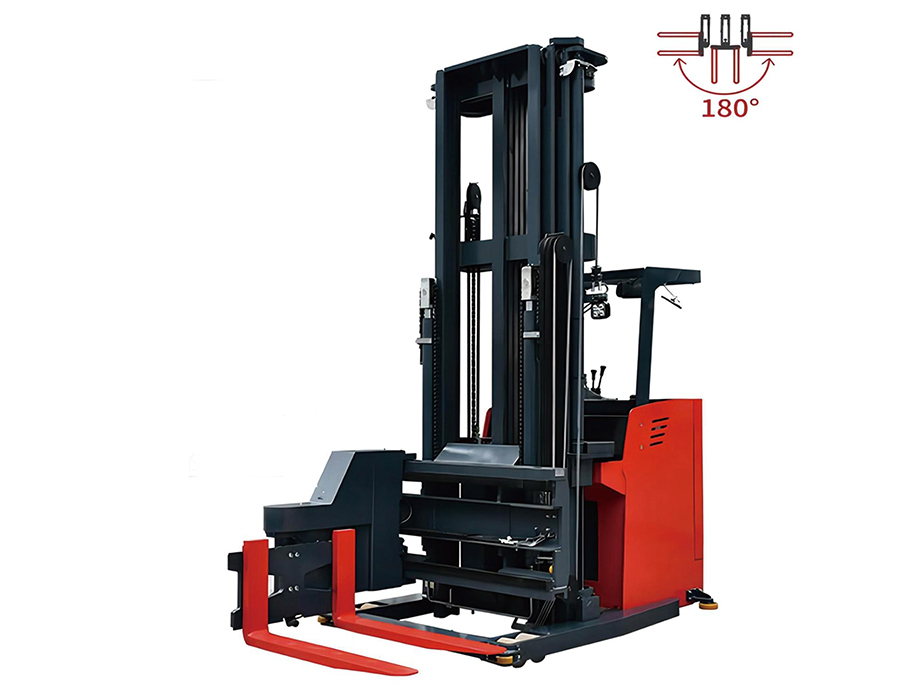

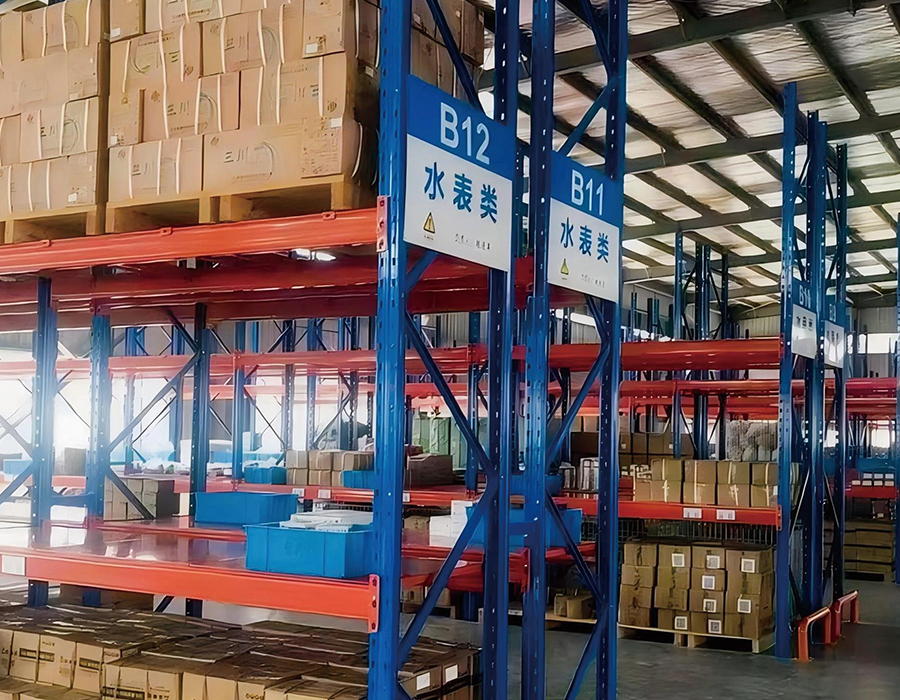

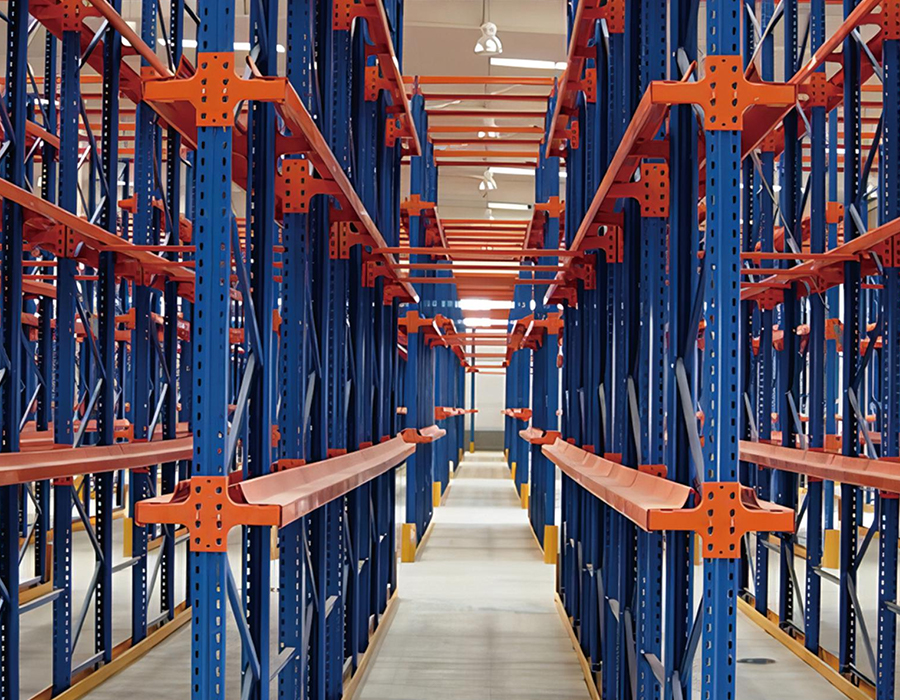

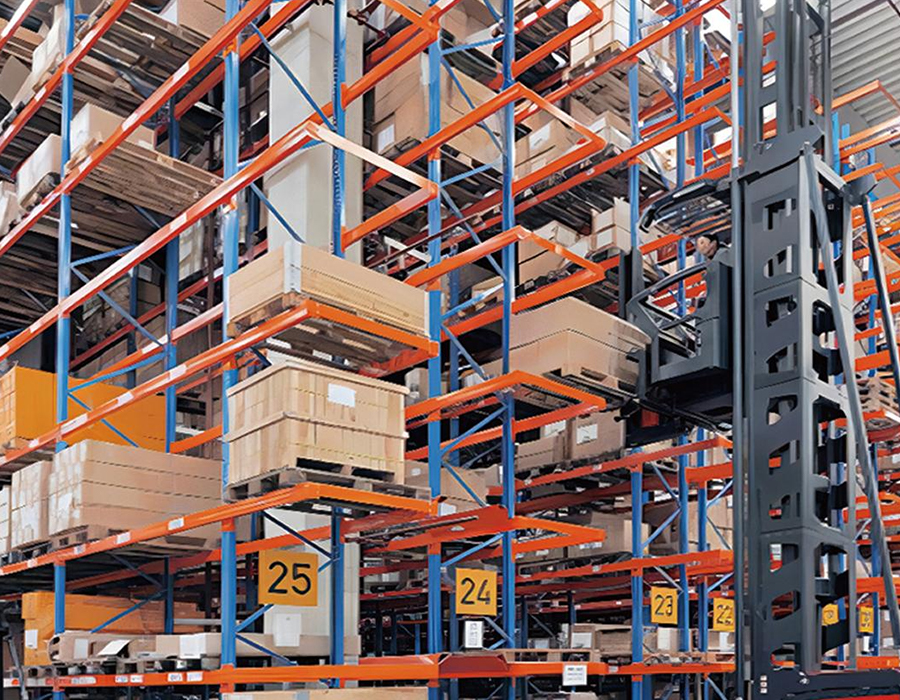

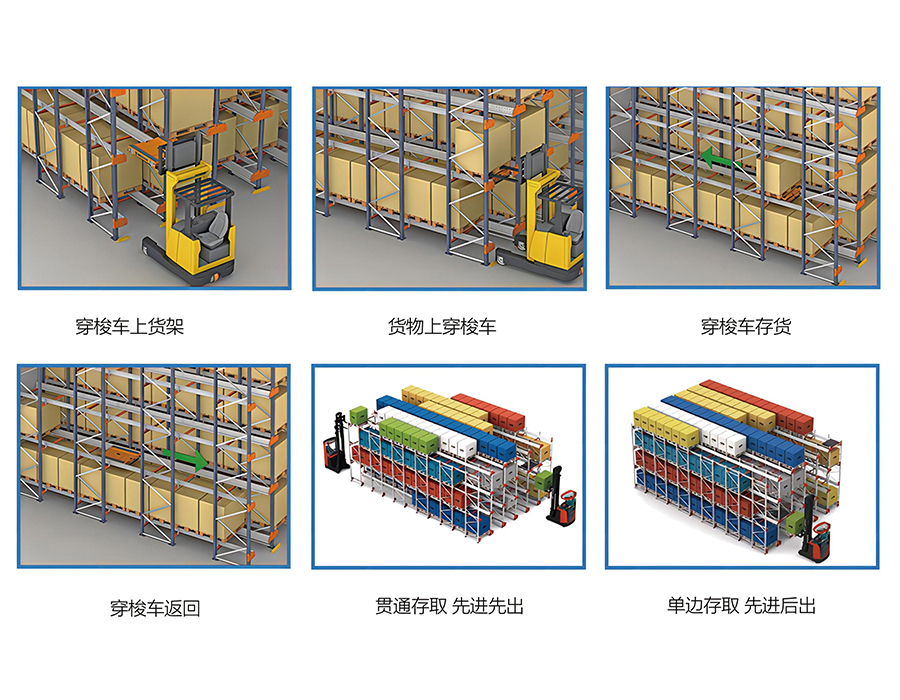

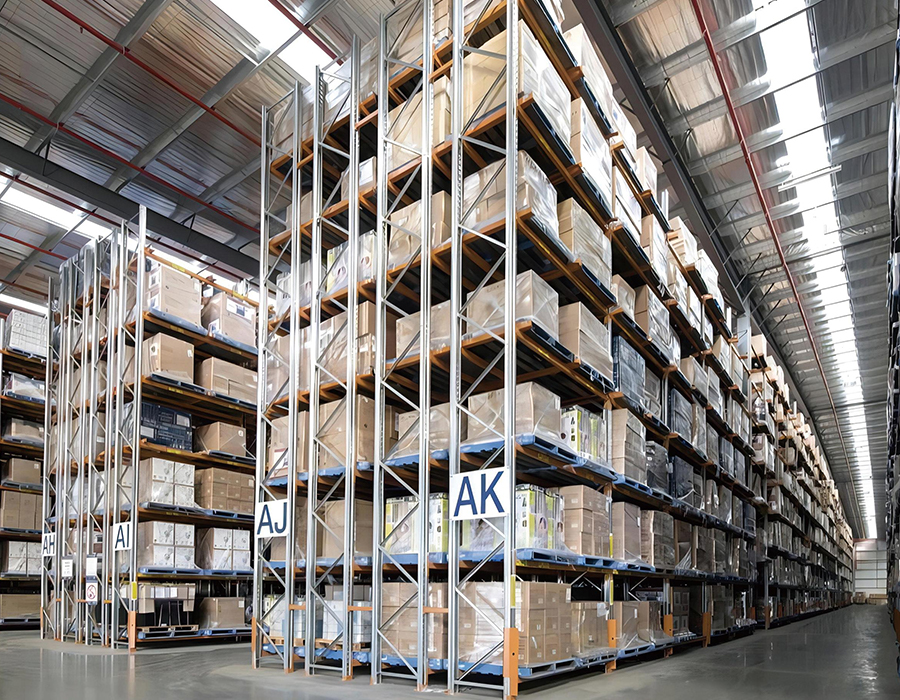

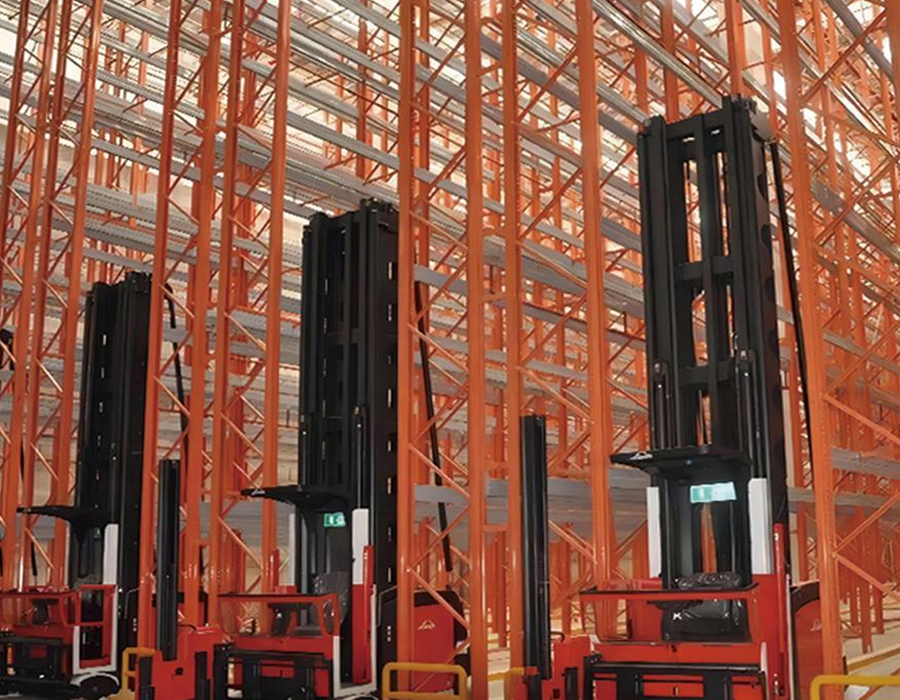

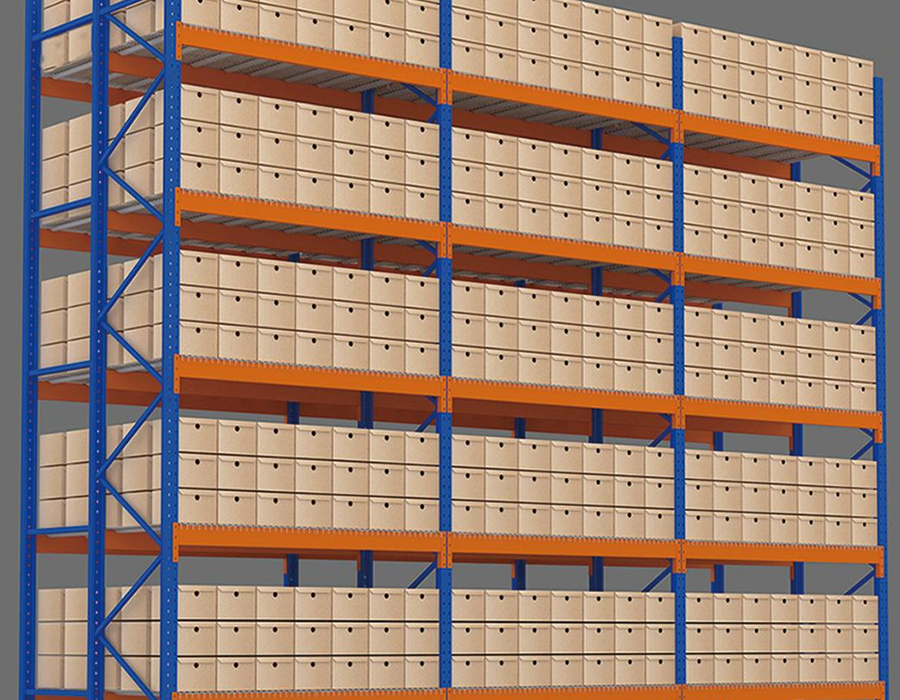

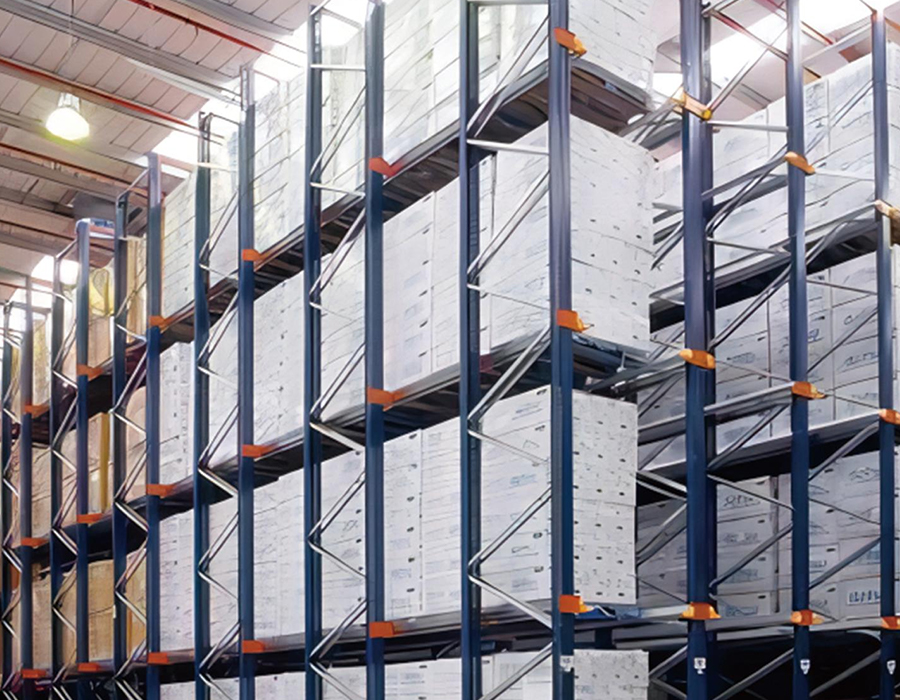

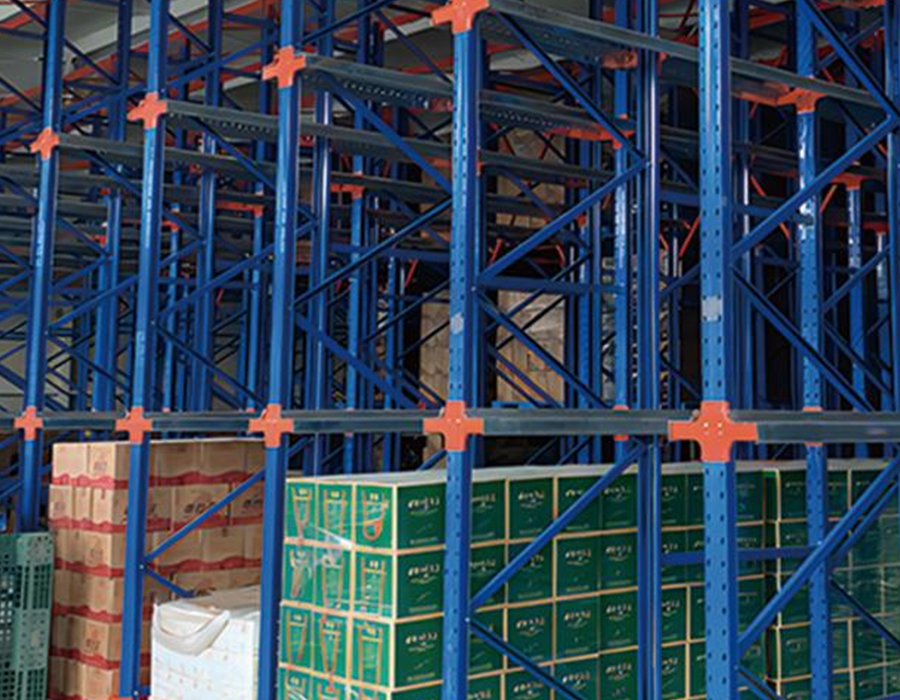

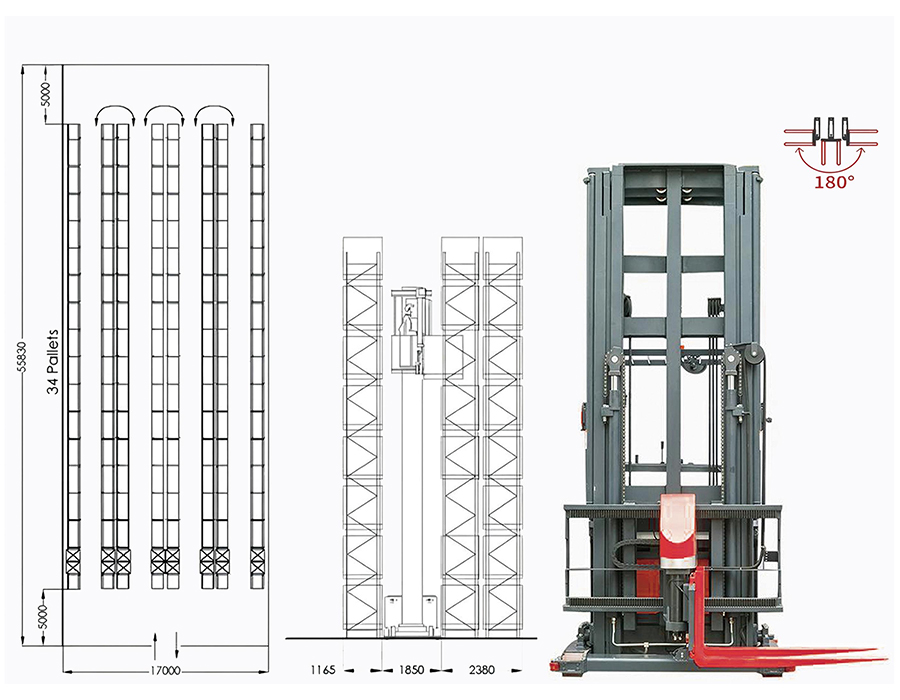

• Culoar îngust (1.800–2.200 mm): Necesită camioane cu culoar foarte îngust (VNA) ghidate prin cablu sau pe șină care funcționează cu operatorul ridicat de-a lungul încărcăturii. Aceste camioane pot atinge 14 m înălțime și pot atinge densități de depozitare cu 40–50% mai mari decât amenajările cu culoar lat. Cu toate acestea, camioanele VNA sunt cu un singur scop - nu pot fi utilizate pentru operațiuni de primire sau de expediere în afara culoarului de rafturi, necesitând o flotă separată de stivuitoare de contrabalansare sau retractabile pentru zonele de amenajare.
• Culoarul camionului de întindere (2.700–3.200 mm): Cea mai comună configurație în sistemele moderne de rafturi pentru paleți pentru sarcini grele, echilibrând densitatea și flexibilitatea. Stivuitoarele retractabile își extind furcile fără a mișca caroseria vehiculului, permițând funcționarea pe culoar mai înguste decât mașinile de contrabalansare, atingând înălțimi de 10-11 m. Constrângerea critică este lățimea minimă a culoarului pentru plasarea paleților la 90 de grade - aceasta este specifică fiecărui model de camion și orientării paletului și trebuie verificată în raport cu specificațiile exacte ale camionului, nu cu un tabel generic.

La Huijian, procesul nostru de inginerie a aspectului începe cu specificația stivuitorului, mai degrabă decât să se încheie cu aceasta. Proiectarea mai întâi a sistemului de rafturi și apoi selectarea unui stivuitor care să se potrivească este o eroare obișnuită de secvențiere care forțează compromisuri atât în ​​lățimea culoarului, cât și în înălțimea raftului, care reduc eficiența generală a depozitului.

Calitatea acoperirii suprafeței în medii cu sarcini grele: dincolo de numărul de microni

Grosimea acoperirii cu pulbere este specificația cel mai frecvent citată atunci când se compară calitatea finisajului suprafeței între furnizorii de rafturi industriale pentru paleți pentru sarcini grele. Se face referire pe scară largă la o specificație standard de 60–80 microni de grosime a peliculei uscate, iar majoritatea producătorilor de renume îndeplinesc acest prag. Cu toate acestea, numai grosimea acoperirii este un predictor incomplet al rezistenței la coroziune și al longevității aderenței acoperirii în medii industriale reale - procesul de pretratare înainte de aplicarea pulberii este variabila mai critică.

Secvența standard de pre-tratare pentru oțelul industrial pentru rafturi implică degresarea, decaparea suprafeței sau sablare pentru a îndepărta depunerile și rugina, fosfatarea pentru a crea un strat de conversie care se leagă chimic de suprafața oțelului și o clătire finală cu pasivare înainte de aplicarea pulberii. Stratul de fosfat este fundația de aderență - fără el, acoperirile cu pulbere aplicate peste oțelul gol sau pregătit inadecvat se vor delamina la marginile tăiate și zonele de impact în decurs de 12-24 de luni în medii umede sau active din punct de vedere chimic, indiferent de grosimea stratului de acoperire. Testarea cu pulverizare cu sare conform ISO 9227 la minimum 500 de ore este un standard de calitate semnificativ; furnizorii ar trebui să poată furniza certificate de testare și nu doar specificații.

Pentru aplicațiile de depozitare la rece în care rafturile funcționează la temperaturi sub -20°C, acoperirile standard cu pulbere de poliester devin fragile și își pierd rezistența la impact. Acoperirile hibride epoxi-poliester sau galvanizarea la cald sunt specificațiile adecvate în aceste medii. Alegerea dintre ele implică un compromis între cost și accesibilitate: galvanizarea la cald oferă o rezistență superioară la coroziune pe termen lung și supraviețuiește deteriorărilor mecanice fără delaminare, dar secțiunile galvanizate deteriorate nu pot fi reparate pe teren cu vopsea, în timp ce componentele acoperite cu hibrid pot fi retușate. Cu cele șase linii de producție și procesele interne de acoperire la unitatea noastră de 58.000 de metri pătrați, menținem controlul direct asupra calității pretratării în fiecare etapă - ceva ce procesele de acoperire contractate nu pot garanta în mod fiabil.

Încărcați panourile de anunț: cerință legală sau instrument practic de siguranță?

Panourile de incarcare - placile montate pe rafturi care afiseaza sarcinile maxime admise pe compartiment, pe nivel de grinda si pe cadru vertical - sunt cerute de majoritatea standardelor nationale de rafturi industriale, inclusiv GB/T 25820 din China si EN 15635 european.

O notificare de încărcare specificată corespunzător pentru un sistem de rafturi pentru paleți de sarcină grea ar trebui să comunice mai mult decât un număr total de capacitate a compartimentului. Notificările de încărcare utile din punct de vedere operațional includ următoarele informații:

• Sarcina maximă pe nivel de grindă (nu doar per compartiment), deoarece operatorii care iau decizii de plasare lucrează nivel cu nivel, nu compartiment cu compartiment.
• Dimensiunile maxime ale încărcăturii unitare - în special limitele de supraîncărcare a paleților și dacă capacitatea presupune doi paleți per nivel al grinzii sau un palet supradimensionat.
• Capacitate minimă de încărcare a podelei în zonă, astfel încât managerii de operațiuni să poată face referințe încrucișate cu orice modificare a stării podelei în timp.
• Producătorul sistemului de rafturi, data instalării și standardul de inginerie la care a fost proiectat sistemul - informații critice atunci când repararea daunelor sau extinderea sunt evaluate la ani de la instalare.

Provocarea mai practică este că notificările de încărcare sunt eficiente numai atunci când personalul care le citește înțelege ce înseamnă numerele în contextul inventarului lor real. O capacitate de 2.000 kg per nivel al fasciculului este un număr abstract pentru un operator de stivuitor, cu excepția cazului în care a fost tradus într-un număr specific de paleți și o referință pentru tipul de produs. Instalațiile care completează notificarea standard de încărcare cu un card de referință specific pentru produs — de exemplu, „maximum 2 paleți de Produs A sau 1 palet de Produs B pe nivel” — raportează o conformitate semnificativ mai bună de către operator cu limitele de încărcare decât cele care publică doar notificarea standard de inginerie.
