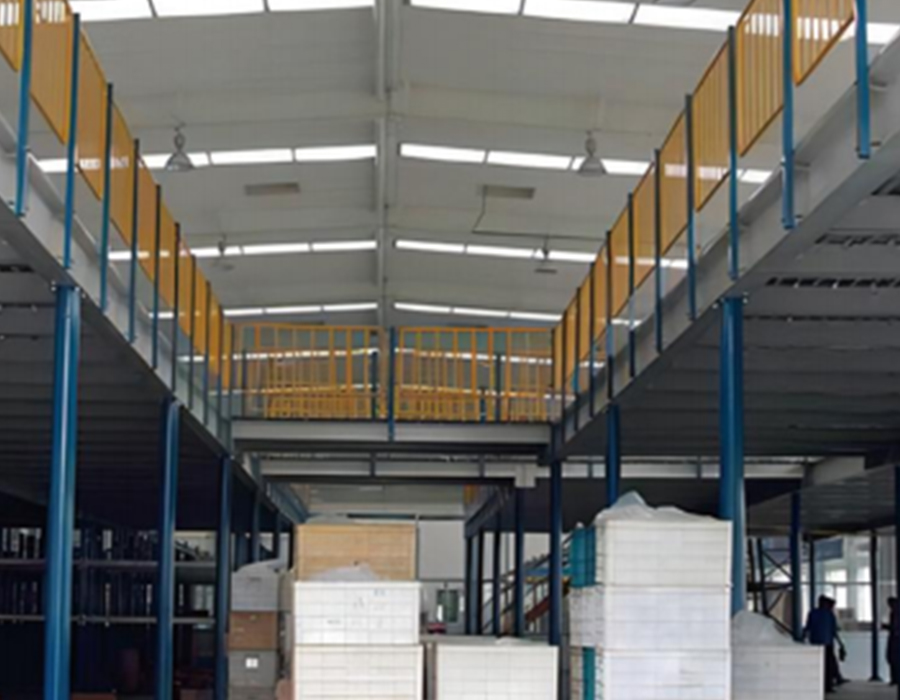

Cât de clare constrângeri de înălțime ar trebui să determine fiecare decizie de rafturi la mezanin

Înălțimea interioară liberă - dimensiunea verticală utilizabilă de la podeaua finită până la cea mai mică obstacol de deasupra - este cel mai constrângător parametru din orice rafturi de mezanin proiect de sistem, dar este frecvent măsurat doar în unul sau două puncte din clădire, mai degrabă decât mapat sistematic pe întreaga amprentă a instalației. Structurile de acoperiș, conductele HVAC, conductele de stingere a incendiilor, corpurile de iluminat și grinzile pistei macaralei creează restricții de înălțime localizate care pot scădea cu mult sub înălțimea liberă nominală menționată în specificațiile clădirii. Instalarea unui sistem de rafturi cu platformă de oțel la mezanin pentru depozit, fără un studiu cuprinzător al obstacolelor deasupra capului, de obicei duce la conflicte structurale descoperite numai în timpul instalării, necesitând redirecționarea grinzii costisitoare sau reducerea înălțimii mezaninului.

Calculul înălțimii minime libere pentru un nivel cu două niveluri rafturi de mezanin system trebuie să îndeplinească simultan toate următoarele: spațiul liber necesar la parter sub puntea mezaninului (de obicei 2.400–2.700 mm pentru accesul personalului cu echipamente de manipulare a materialelor); adâncimea structurală a platformei mezaninului în sine, inclusiv grinzile primare, grinzile secundare și podeaua (de obicei 250–450 mm, în funcție de deschidere și sarcină); spațiul liber necesar la nivelul podelei mezaninului (din nou 2.400–2.700 mm minim, mai mult dacă rafturile sau rafturile înalte vor fi instalate deasupra mezaninului); și cerințele de degajare pentru stingerea incendiilor, care în multe jurisdicții impun un spațiu minim între partea superioară a depozitului și deflectoarele de sprinklere de 450–600 mm. Adăugarea acestor straturi conduce adesea la o înălțime liberă minimă a clădirii de 6,5–7,5 m pentru un sistem funcțional de rafturi la mezanin pe două niveluri, care elimină multe clădiri mai vechi de depozite din considerare fără modificări structurale semnificative.

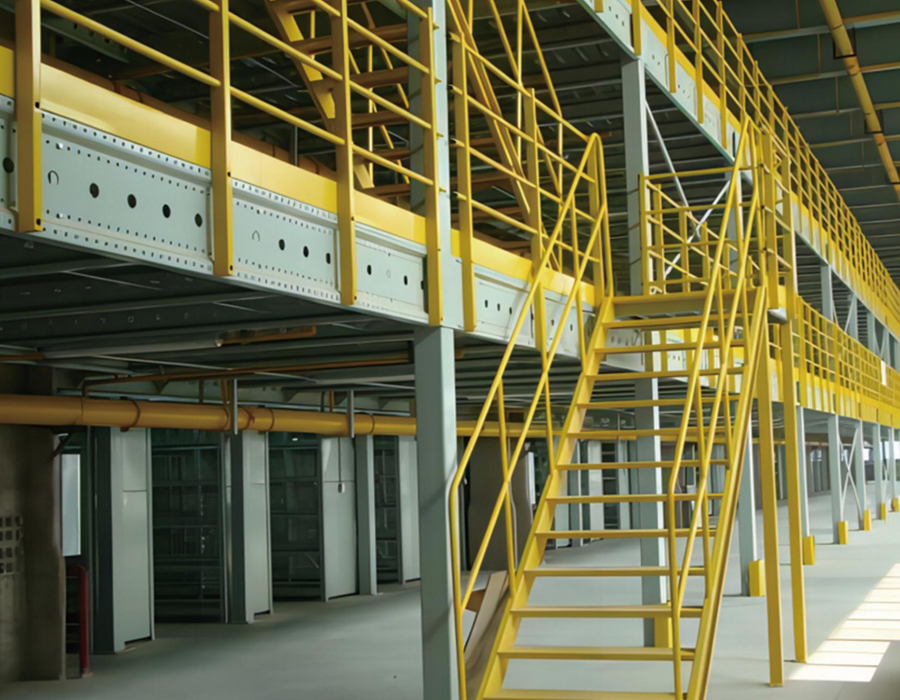

Acolo unde înălțimea clădirii este limită, reducerea adâncimii structurale a platformei mezaninului este pârghia principală. Trecerea de la o structură principală convențională cu grinzi în I la grinzi celulare - grinzi de oțel cu deschideri circulare sau hexagonale - permite serviciilor precum țevile de sprinklere și conductele electrice să treacă prin grinda grinzii, mai degrabă decât pe sub ea, recuperând 150-300 mm de adâncime structurală fără a reduce capacitatea de încărcare a grinzii. Această modificare unică a designului poate face o clădire marginală fezabilă pentru o instalare completă a unui sistem de rafturi la mezanin.

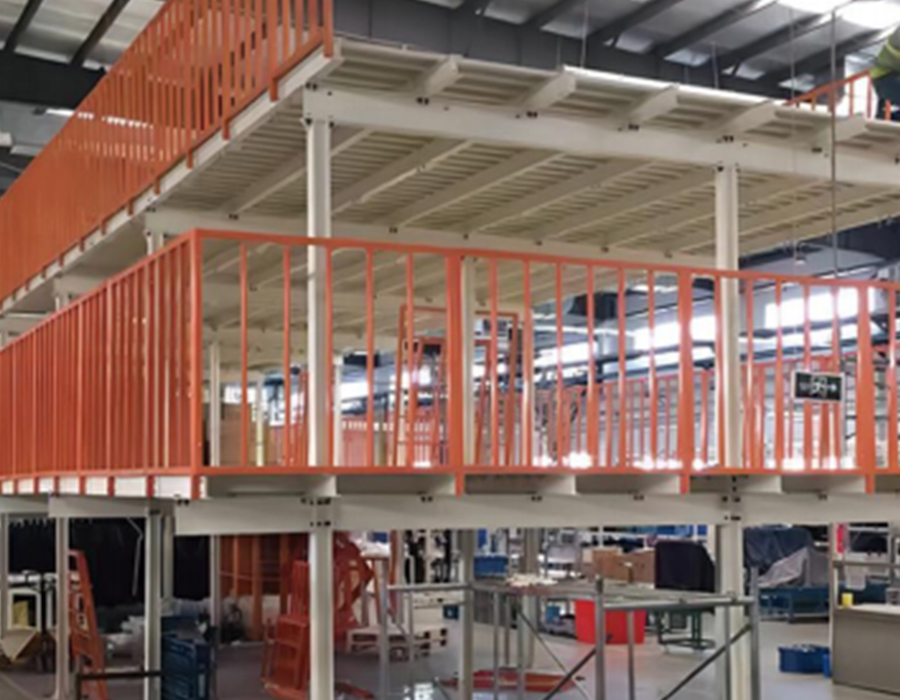

Aspectul grilei coloanelor și efectul său în cascadă asupra operațiunilor de la parter

Grila de coloane a unui sistem de rafturi din oțel la mezanin de depozit nu este doar o problemă structurală - este o decizie de planificare a spațiului care modelează permanent modul în care zona de la parter de sub mezanin poate fi utilizată pe durata de viață a instalației. Coloanele amplasate fără referire la fluxul de materiale de la parter, amenajarea culoarului de rafturi sau razele de întoarcere a echipamentelor creează obstacole care reduc utilitatea la parter mult mai mult decât amprenta fizică a coloanelor în sine.

O coloană poziționată în mijlocul unui culoar de stivuitor planificat nu blochează doar acel culoar, ci forțează o relocare a culoarului care poate comprima spațiile de depozitare adiacente, poate reduce lungimea rândului de rafturi sau poate crea zone moarte în geometria colțului din jurul coloanei, care sunt prea înguste pentru rafturile standard pentru paleți, dar prea largi pentru a lăsa gol. Efectul cumulativ al plasării proaste a coloanei în zona de la parter poate reduce pozițiile utilizabile ale raftului cu 15-25% în comparație cu un aspect în care grila coloanei a fost coordonată cu rafturile de la început.

Abordarea practică de planificare este de a stabili mai întâi rafturile de la parter și amenajarea culoarului, apoi definiți grila coloanei de mezanin pentru a alinia liniile centrale ale coloanei cu rândurile verticale ale rack-ului, mai degrabă decât cu centrele culoarului raftului. Aceasta înseamnă că coloanele se află mai degrabă între pozițiile de depozitare decât în ​​interiorul culoarului, minimizând impactul operațional. În majoritatea configurațiilor standard de rafturi pentru paleți cu lățimi de 2.700 mm și culouri lățime de 3.500 mm, este posibilă o grilă de coloane de aproximativ 5.400 mm (două lățimi de compartiment) în direcția de depozitare și 8.000–10.000 mm în direcția culoarului. Grilele mai late de 10.000 mm încep să necesite grinzi primare semnificativ mai adânci pentru a controla deformarea sub sarcinile podelei de la mezanin, crescând adâncimea structurală și consumând spațiu la cap.

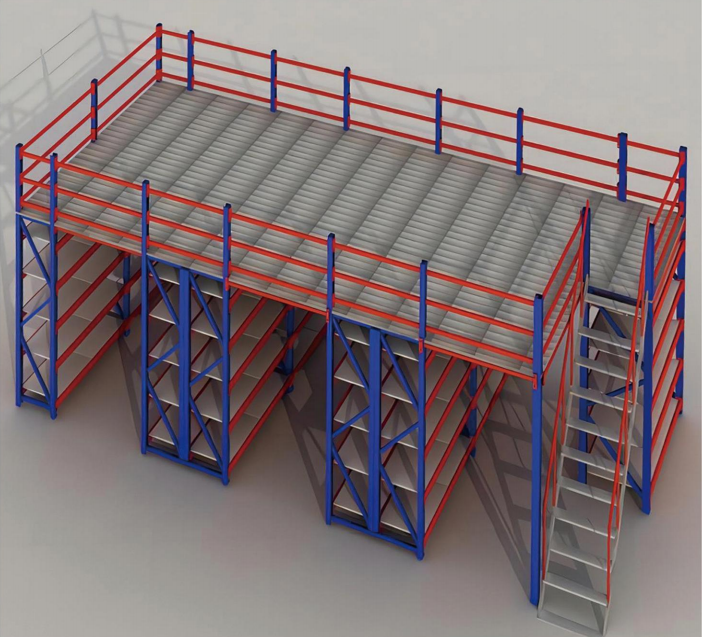

Selecția materialului de acoperire: compromisuri structurale și operaționale între opțiunile comune

Stratul de pardoseală al a sistem de rafturi la mezanin — suprafața care se află deasupra structurii de grinzi secundare și formează platforma utilizabilă — este specificată în mai multe materiale concurente, fiecare cu caracteristici structurale, operaționale și de întreținere distincte. Alegerea este rareori simplă, deoarece cerințele de guvernare diferă între suprafața podelei de la mezanin (unde lucrează personalul și echipamentele) și orice rafturi de rafturi instalate deasupra acesteia (care necesită o bază plată, de distribuție a sarcinii).

Placa de particule lipită cu rășină este cea mai comună specificație de pardoseală în sistemele de rafturi mezanin destinate operațiunilor de ridicare manuală, în mare parte pentru că secțiunea sa transversală groasă distribuie încărcăturile punctuale de la bazele picioarelor de rafturi pe o zonă de contact mai largă și oferă o suprafață de mers silențioasă și anti-alunecare. Cerința critică de instalare este ca panourile RBPB să fie complet susținute de-a lungul tuturor celor patru margini - întinderea nesusținută între grinzile secundare la punctul de mijloc al panoului cauzează delaminarea progresivă sub încărcare dinamică repetată. În mediile cu orice expunere la umiditate - inclusiv anticamerele frigorifice cu umiditate ridicată și zonele de încărcare - RBPB cu față fenolic sau placa de oțel este specificația adecvată, deoarece RBPB standard se umflă la margini și își pierde integritatea structurală în 12-18 luni de la contactul regulat cu umiditatea.

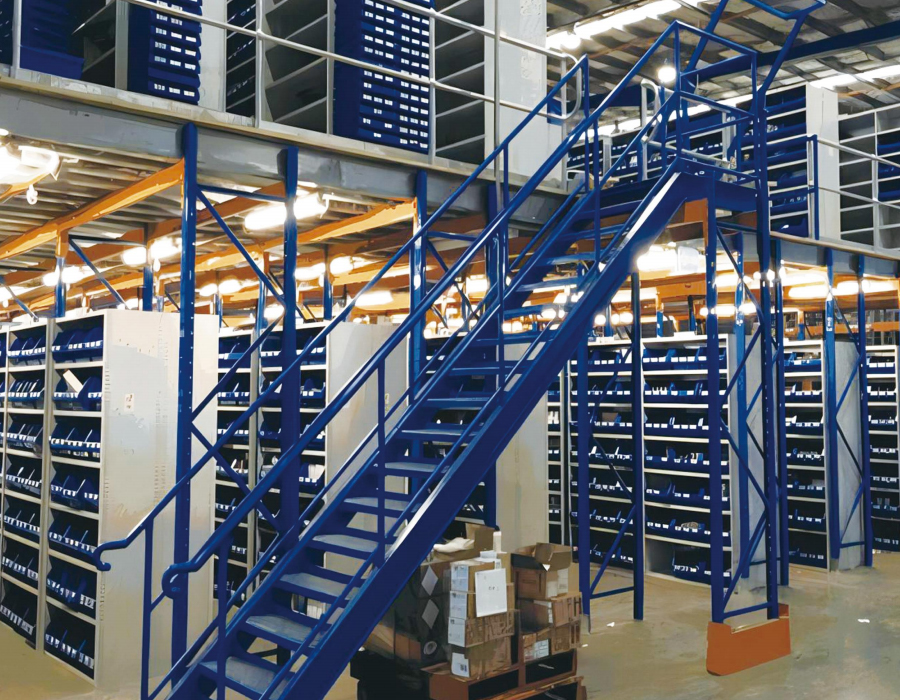

Cerințe de compartimentare a incendiilor și modul în care acestea afectează amenajarea raftului la mezanin

Un sistem de rafturi din oțel la mezanin pentru depozitare schimbă în mod fundamental profilul de risc de incendiu al clădirii pe care o ocupă, iar cerințele autorității de incendiu pentru compartimentare, suprimare și ieșire sunt adesea cei mai constrânși factori de reglementare în proiectarea mezaninului - mai mult decât sarcina structurală sau înălțimea clădirii în multe proiecte. Înțelegerea acestor cerințe înainte ca proiectarea aspectului să fie finalizată previne scenariul în care un proiect de mezanin structural solid necesită o reconfigurare majoră pentru a atinge conformitatea împotriva incendiilor.

Problema de bază este că un mezanin creează un spațiu închis sub el, care se comportă ca un compartiment separat de incendiu, indiferent dacă este închis fizic cu pereți. Majoritatea codurilor de construcție și interpretările autorităților de incendiu tratează partea inferioară a mezzaninului ca pe un tavan care trebuie fie să fie rezistent la foc la un standard specificat, fie să fie prevăzut cu acoperire de sprinklere sub el ca și cum ar fi o cameră închisă. În practică, aceasta înseamnă că instalarea unui sistem de rafturi la mezanin într-o clădire cu un sistem existent de sprinklere la nivelul acoperișului necesită aproape întotdeauna capete de sprinklere suplimentare instalate în spațiul de sub mezanin și necesită frecvent un strat suplimentar de sprinklere la sau chiar sub suprafața punții mezaninului pentru a proteja podeaua de deasupra.

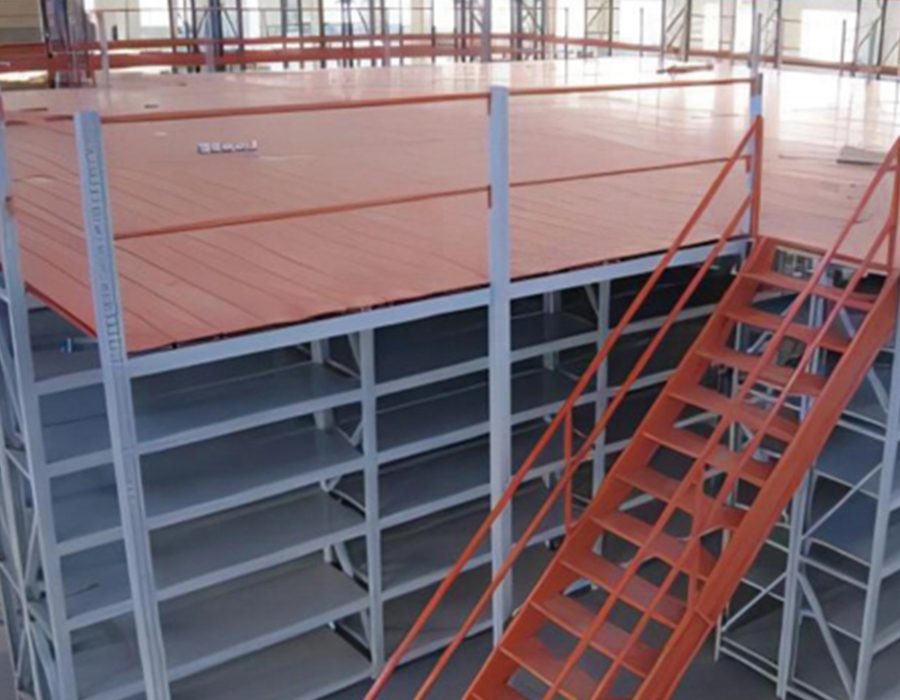

Cerințele de ieșire impun constrângeri suplimentare de aspect. Cele mai multe coduri de incendiu necesită două mijloace independente de evadare din orice suprafață de etaj de mezanin unde personalul este prezent în mod regulat, cu distanțele maxime de parcurs până la o scară de 18-45 de metri, în funcție de jurisdicție și clasificare de ocupare. Pentru instalațiile de rafturi mari la mezanin, acest lucru necesită adesea două scări poziționate pentru a servi capete opuse ale platformei, care consumă suprafața podelei mezaninului și necesită deschideri corespunzătoare prin structura punții mezaninului care trebuie să fie încadrată și protejată de margini. Planificarea locațiilor scărilor ca o idee ulterioară – după ce amenajarea raftului a fost finalizată – are ca rezultat în mod regulat scări care intră în conflict cu spațiile pentru rafturi sau care nu pot atinge distanța necesară de parcurs fără o a treia scară.

Specificații de încărcare în timp real pentru rafturile mezanin: ceea ce acoperă de fapt valoarea de proiectare

Sarcina reală de proiectare pentru un sistem de rafturi de podea mezanin - de obicei exprimată în kN/m² sau tone pe metru pătrat - este specificația menționată cel mai bine în propunerile furnizorilor, dar este și cifra cel mai frecvent interpretată greșit de cumpărători. Nivelul de sarcină activă este o ipoteză de sarcină distribuită uniform (UDL) aplicată pe întreaga suprafață a podelei mezaninului în scopuri de proiectare structurală. Nu reprezintă sarcina maximă care poate fi plasată într-un singur punct și nu ține cont de efectele dinamice ale echipamentului în mișcare sau încărcături concentrate de la bazele picioarelor de rafturi.

Un mezanin proiectat la 5 kN/m² (aproximativ 500 kg pe metru pătrat) nu înseamnă că fiecare metru pătrat poate transporta simultan 500 kg de rafturi plus 500 kg de produs - cifra de 5 kN/m² este alocația combinată pentru structură, depozitare și ocupare. În plus, distribuția presupusă în calculul UDL este uniformă, dar sistemele de rafturi concentrează sarcina în punctele de bază ale piciorului. Un compartiment de rafturi standard, cu o amprentă de 2.400 mm × 600 mm și o capacitate de 1.500 kg, concentrează această încărcare pe patru contacte ale plăcii de bază, fiecare cu o zonă de contact de probabil 60 mm × 60 mm. Presiunea localizată a pardoselii la fiecare punct de contact poate fi de zece până la cincisprezece ori UDL nominală, ceea ce înseamnă că podeaua și structura grinzii secundare trebuie verificate pentru perforarea și îndoirea locală sub sarcini concentrate, în plus față de verificarea UDL globală.

La Huijian, proiectele noastre de sisteme de rafturi mezanin sunt dezvoltate prin intermediul centrului nostru dedicat de cercetare și dezvoltare, cu calcule structurale care abordează în mod explicit atât UDL global, cât și sarcinile punctuale localizate la baza piciorului - combinația care reflectă modul în care podelele de mezanin funcționează de fapt în funcționare, mai degrabă decât modul în care apar pe o simplă fișă de specificații a sarcinii.

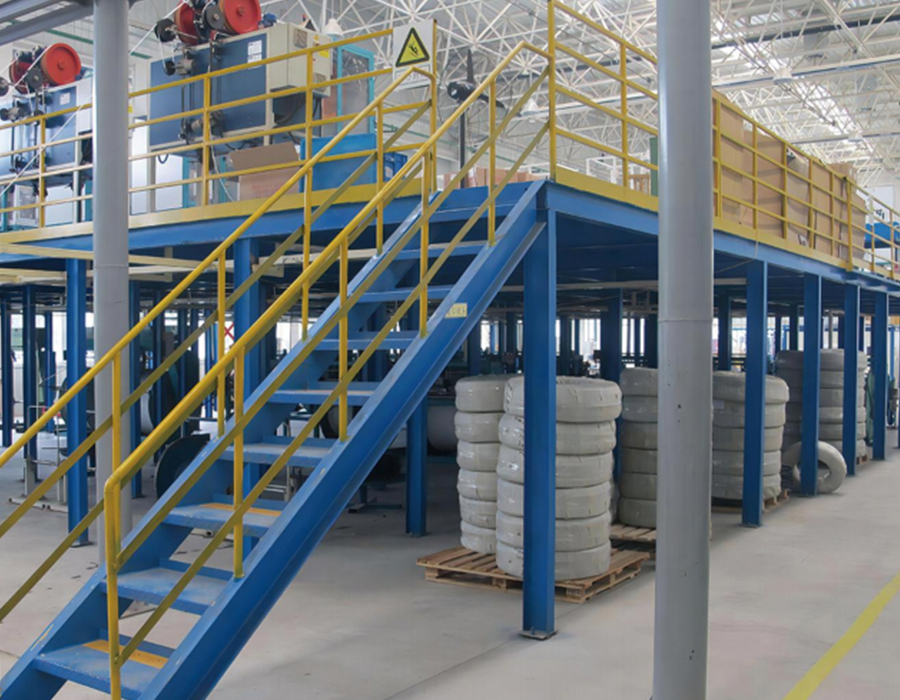

Integrarea transportoarelor verticale și a ascensoarelor de mărfuri în proiectarea sistemului de rafturi la mezanin

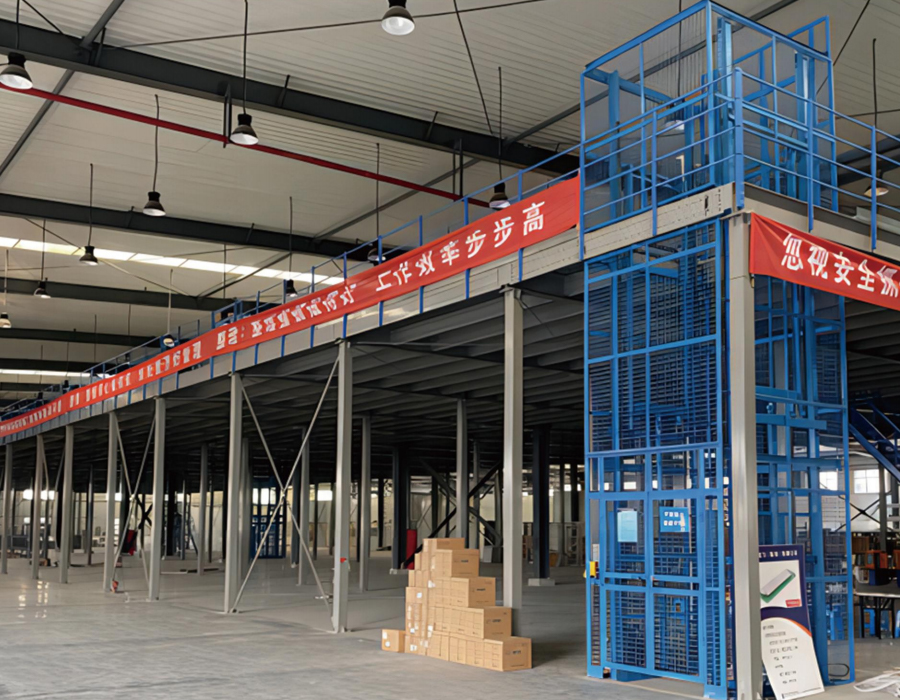

Un sistem de rafturi la mezanin care se bazează exclusiv pe scări pentru deplasarea verticală a mărfurilor devine un blocaj de productivitate pe măsură ce debitul crește. Integrarea transportoarelor verticale, a lifturilor de mărfuri sau a ascensoarelor de paleți în structura mezaninului este o considerație de proiectare care trebuie abordată în etapa de planificare a amenajării - adaptarea acestor elemente într-o instalație de mezanin finalizată este semnificativ mai complexă și mai costisitoare decât încorporarea lor de la început.

Implicația structurală a unui puț de ridicare a mărfurilor care pătrunde într-o punte de mezanin este că deschiderea punții trebuie să fie complet încadrată cu grinzi structurale de tăiere capabile să redirecționeze sarcinile care altfel ar fi fost suportate de grinzile secundare întrerupte. Grinzile de tăiere transferă aceste sarcini redirecționate către grinzile primare cele mai apropiate, care trebuie dimensionate pentru a transporta suprafața afluent suplimentară. Pentru deschideri mari de ridicare — un ascensor de paleți cu o platformă de 1.200 mm × 1.200 mm necesită o deschidere a punții de aproximativ 1.500 mm × 1.500 mm, inclusiv spațiul liber — sarcinile grinzii de tăiere pot fi substanțiale și pot necesita o coloană suplimentară de mezanin adiacent deschiderii pentru a oferi o cale scurtă de încărcare către fundație.

Dincolo de încadrarea structurală, interfața dintre lift și puntea mezaninului necesită o atenție deosebită în trei zone:

• Toleranță de nivelare: Ascensoarele de mărfuri și transportoarele verticale trebuie să ajungă la nivelul podelei mezaninului la ± 5 mm de suprafața finisată a punții pentru transferul neted al căruciorului și al paleților. Deformarea structurală a platformei mezaninului sub sarcină și așezarea fundației ascensorului în timp pot determina atât platforma ascensorului, cât și puntea să devină de la aliniament după instalare. Specificarea dispozitivelor de nivelare reglabile la punctul de aterizare al ascensorului, mai degrabă decât plăcile de prag fixe, permite realinierea fără modificare structurală.
• Protecția marginilor la deschiderea punții: Deschiderea platformei de la mezanin pentru puțul ascensorului este un pericol de cădere ori de câte ori platforma ascensorului nu se află la nivelul mezaninului. Porțile de siguranță interblocate - porțile care se pot deschide numai atunci când platforma ascensorului este prezentă și nivelată - sunt specificațiile corecte pentru orice ascensor de mărfuri utilizat într-un mediu de mezanin cu echipaj. Barierele simple cu lanț sau porțile cu balamale fără interblocare nu sunt adecvate pentru conformitatea cu reglementările de siguranță industrială în majoritatea jurisdicțiilor.
• Izolarea vibrațiilor: Transportoarele verticale și ascensoarele alternative generează vibrații periodice care se transmit prin structura lor de montare în cadrul mezaninului. Fără suporturi de izolare între baza transportorului și structura mezaninului, această vibrație obosește conexiunile cu șuruburi și poate slăbi elementele de fixare a raftului din locașurile adiacente pe parcursul lunilor de funcționare continuă. Suporturile anti-vibrații sau plăcuțele de izolare de la cadrul de bază a transportorului trebuie specificate ca standard, nu ca o actualizare opțională.

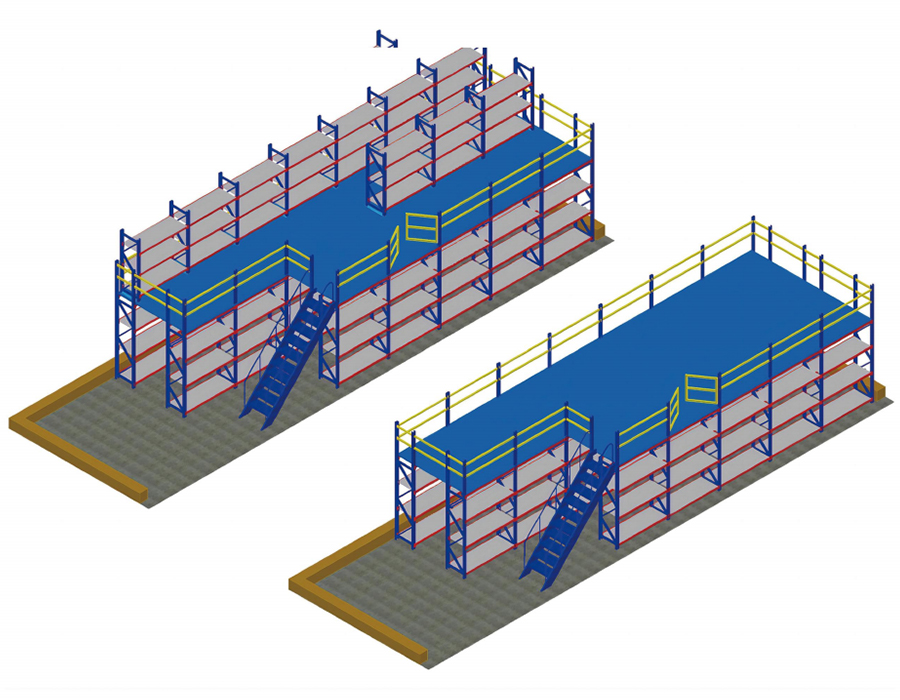

Structuri de mezanin modulare vs fabricate la comandă: unde se află de fapt diferența de cost

Alegerea dintre un sistem modular de rafturi mezanin - construit din componente standardizate, pre-proiectate în trepte fixe - și o structură complet personalizată este adesea încadrată ca o comparație simplă a costurilor în care modularul este mai ieftin. Această încadrare este precisă în multe aplicații standard, dar se defectează în condiții specifice în care limitările sistemelor modulare generează costuri ascunse care apar doar în timpul instalării sau funcționării, mai degrabă decât în ​​oferta inițială.

Sistemele de mezanin modulare își realizează eficiența costurilor prin dimensiuni standardizate ale stâlpilor la trepte de înălțime fixe (de obicei 100 mm sau 150 mm), deschideri standardizate ale grinzilor în lățimi fixe (de obicei 2.000 mm, 2.500 mm, 3.000 mm) și detaliile de conectare pre-proiectate care se repetă în mod identic în structura. Această standardizare reduce drastic timpul de inginerie și costul de fabricație pentru amprentele de la mezanin dreptunghiulare în clădiri cu dimensiuni obișnuite. Comparația costurilor favorizează cu adevărat sistemele modulare în aceste condiții cu 20-35% față de structurile personalizate echivalente.

Condițiile în care sistemele modulare își pierd avantajul de cost includ:

• Geometrie neregulată a clădirii: Amprentele de mezanin nerectangulare - forme de L, colțuri tăiate pentru a evita coloanele sau mezaninele care ocolesc elementele structurale - necesită grinzi tăiate personalizat și detalii de conectare non-standard care elimină eficiența de fabricație a sistemului modular, păstrând în același timp constrângerile dimensiunilor sale cu increment fix.
• Sarcini foarte concentrate: Componentele standard modulare de mezanin sunt proiectate în funcție de evaluări UDL specifice. Acolo unde rafturile sau echipamentele impun sarcini concentrate care necesită grinzi modernizate sau stâlpi suplimentari în cadrul unui modul standard, sistemul modular trebuie modificat la nivel local - ceea ce adesea costă mai mult decât încorporarea modernizării într-un design personalizat de la început.
• Constrângeri stricte de înălțime: Sistemele modulare oferă o capacitate limitată de a minimiza adâncimea structurală, deoarece profilele grinzilor sunt fixate de gama de produse standard. Fabricarea personalizată permite optimizarea adâncimii fasciculului folosind grinzi celulare, grinzi cretelate sau secțiuni non-standard care recuperează 100–200 mm de spațiu la cap în clădirile critice pentru înălțime.

Al nostru rafturi platforma otel mezanin depozit sistemele sunt disponibile atât în configurații personalizate modulare, cât și complet proiectate, dezvoltate prin intermediul centrului nostru de cercetare și dezvoltare de 1.500 de metri pătrați și produse pe șase linii de producție dedicate - ceea ce înseamnă că soluția structurală poate fi adaptată precis la geometria clădirii și cerințele de încărcare, în loc să forțeze clădirea să se conformeze unei rețele standard de produs.

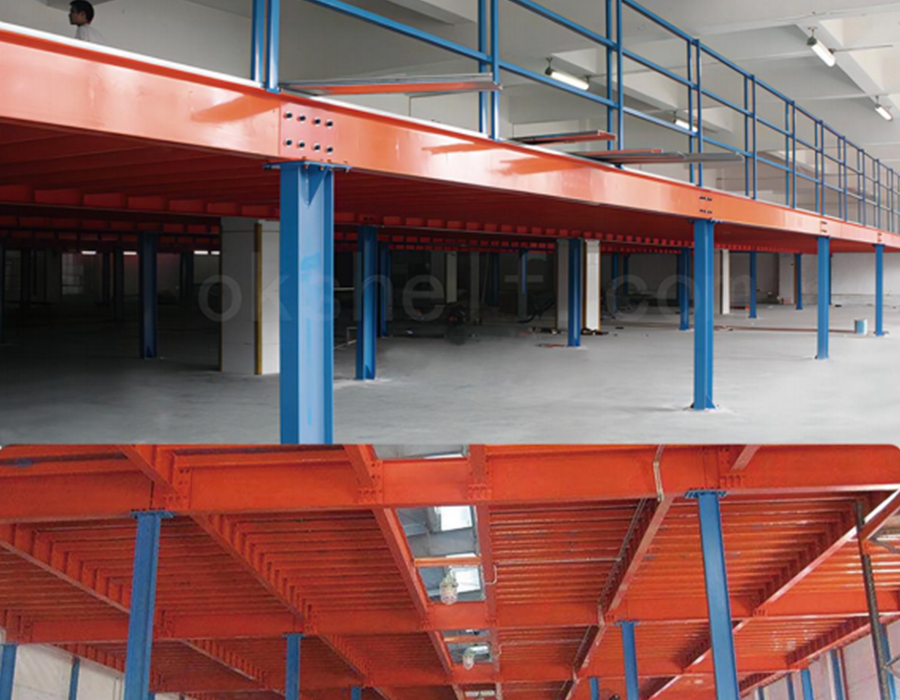

Gestionarea așezării diferențiale între coloanele de mezanin și structurile de rafturi existente

În depozitele în care un sistem de rafturi de podea mezanin este instalat în apropierea sau conectat structural cu rafturile de paleți grele existente, așezarea diferențială între coloanele mezanin și montantii adiacenți a raftului este o problemă de funcționare pe termen lung, care este rar abordată în planificarea instalării. Ambele tipuri de structuri impun sarcini punctiforme semnificative pe placa podelei depozitului, dar fac acest lucru prin diferite zone ale plăcii de bază, la diferite intensități de încărcare și cu diferite istorii de încărcare - condiții care produc rate diferite de tasare în timp.

Coloanele mezanin impun în mod obișnuit sarcini punctuale susținute mai mari decât montantii pentru rafturi de paleți - o coloană de mezanin care susține 40-60 de tone de podea, sarcină activă și rafturi deasupra ei generează o presiune pe placa de bază cu un ordin de mărime mai mare decât un rafturi standard pentru paleți sub aceeași amprentă. Dacă ambele sunt întemeiate pe aceeași placă de beton de grosime uniformă, coloana mezaninului va induce o deformare mai mare a plăcii și o tasare de fluaj pe termen lung decât montantul adiacent. Pe parcursul a doi până la cinci ani, această așezare diferențială poate produce o deplasare verticală relativă de 5–15 mm între coloanele mezanin și rândurile de rafturi adiacente - suficientă pentru a induce arc măsurabil în montanti de rafturi conectați fizic la sau care se sprijină pe structura mezaninului și pentru a crea o pantă vizibilă pe suprafața punții mezaninului care afectează stabilitatea și manipularea echipamentului paleților.

Abordarea structurală corectă este de a trata mezaninul și orice rafturi adiacente ca structuri independente, cu o îmbinare de mișcare deliberată între ele, indiferent de cât de aproape sunt unul de celălalt. Coloanele de mezanin ar trebui să fie ancorate de plăci prin plăci de bază dimensionate astfel încât să limiteze presiunea podelei la un nivel compatibil cu capacitatea portantă pe termen lung a plăcii, nu doar cu limita de curgere pe termen scurt. Acolo unde placa este cunoscută a fi subțire sau subnivelul compresibil, îmbunătățirea terenului sub locațiile stâlpilor de la mezanin — prin chituirea de compactare sau instalarea de micropiloți — este o soluție mai fiabilă pe termen lung decât încercarea de a distribui sarcinile de la mezanin numai prin plăci de bază supradimensionate.
