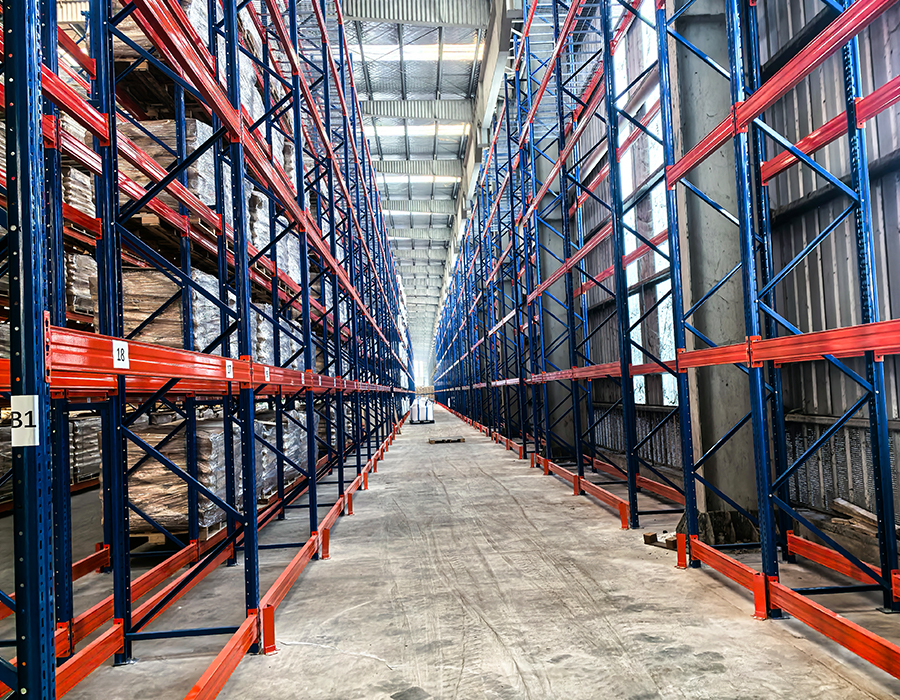

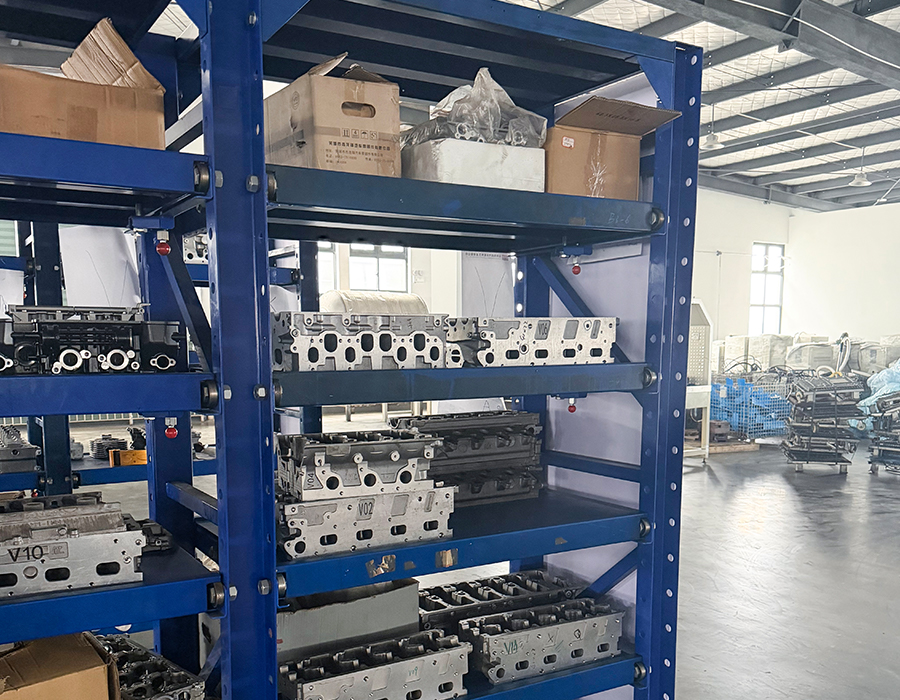

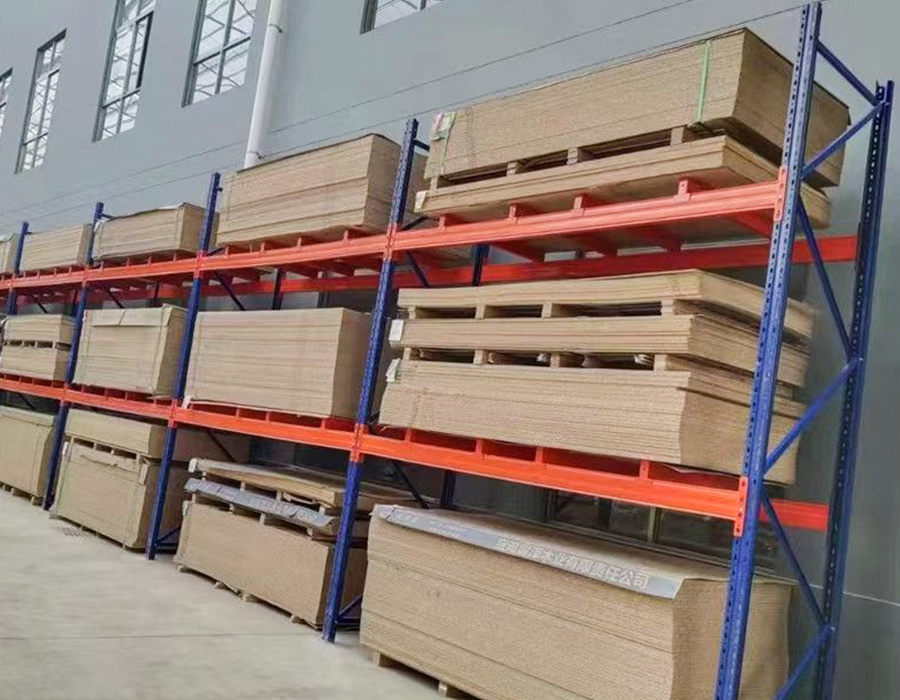

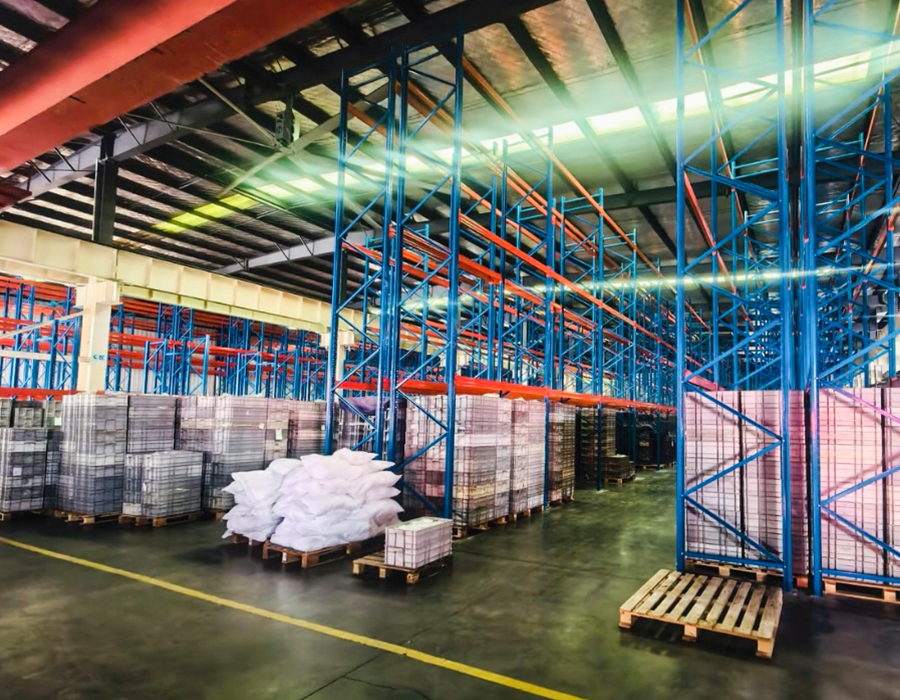

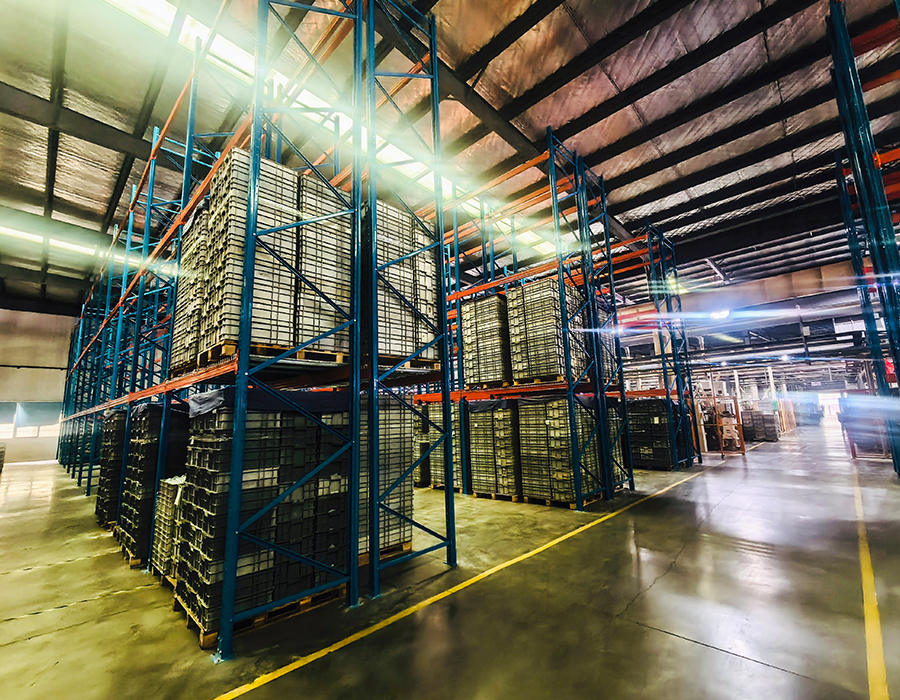

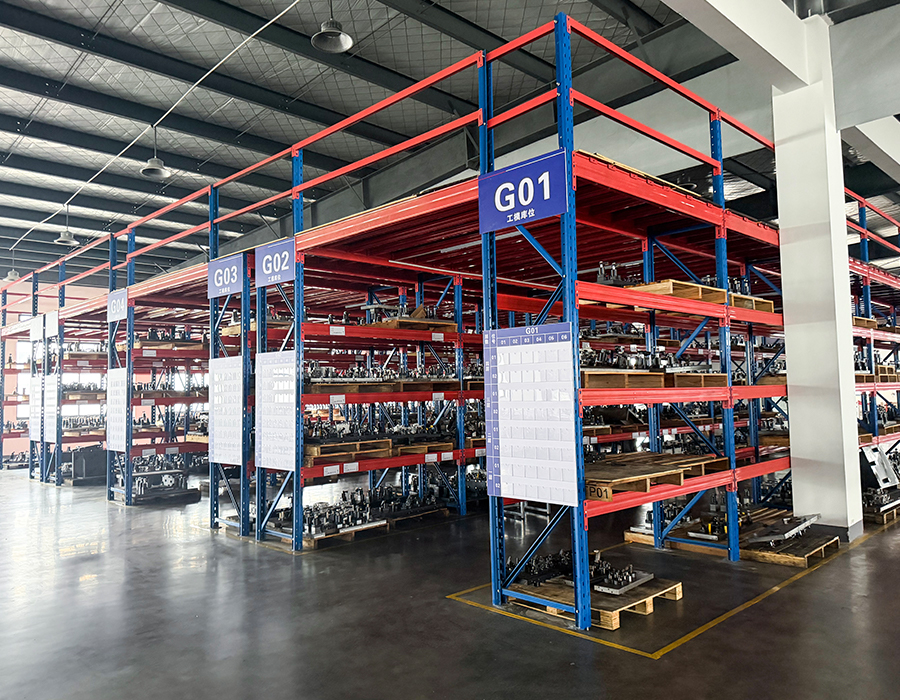

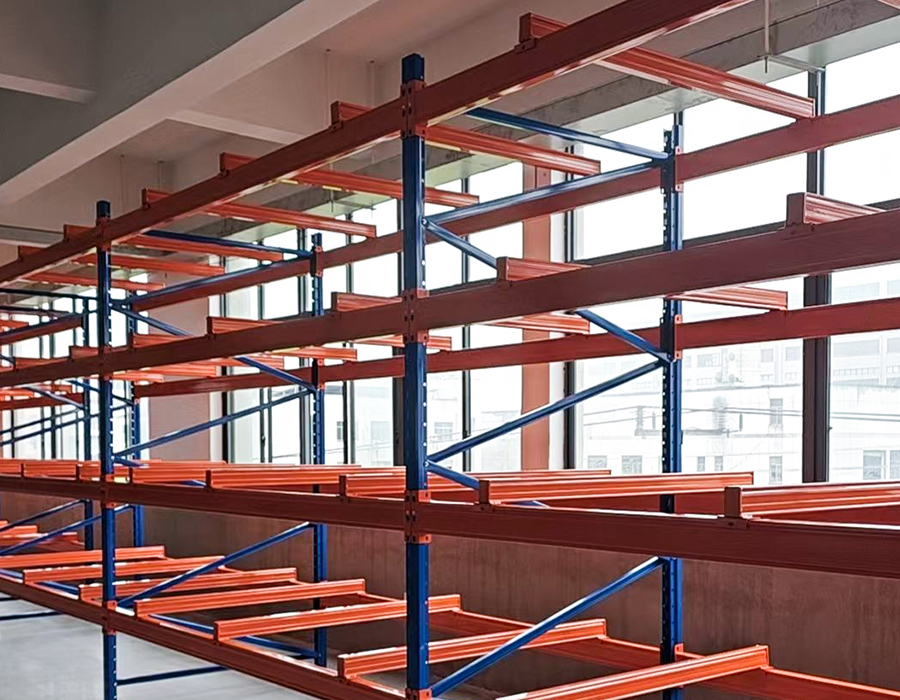

Rafturile rezistente fără șuruburi sunt concepute pentru aplicații cu încărcături mari, susținând până la 800 kg per nivel de raft, cu montanti îngroșați și plăci de rafturi întărite asigurate prin știfturi de blocare de siguranță care împiedică deplasarea laterală la sarcini nominale maxime.
Modelul coloanei cu găuri diamantate permite repoziționării fiecărei plăci de raft într-o gamă de patru găuri fără niciun instrument, oferind o ajustare rapidă a înălțimii ca răspuns la schimbarea dimensiunilor produsului - un avantaj operațional semnificativ în mediile de depozitare dinamice.
Asamblarea nu necesită șuruburi: plăcile raftului se blochează direct în orificiile coloanei prin știfturi de siguranță de pe ambele fețe ale montantului, formând o conexiune robustă care rezistă dislocarii accidentale de la stivuitor sau impacturi de manipulare.
Implementat pe scară largă în depozitele industriale, distribuția de piese auto, depozitarea componentelor mecanice și instalațiile pentru materiale de construcție - alegerea recomandată acolo unde o capacitate mare de încărcare pe raft trebuie să coexiste cu o reconfigurare flexibilă, fără unelte.
Imaginează-ți un depozit la sfârșitul unui schimb: paleți de produse finite care așteaptă în z...
Citește mai multCând un stivuitor cade un palet plin pe o grindă de rafturi, structura primește mai mult decât...
Citește mai multAnhui Huijian Intelligent Equipment Co., Ltd. a primit recent o delegație de reprezentanți ai une...
Citește mai multDe ce rafturile de matrițe sunt un instrument de bază pentru fluxul de lucru În orice me...
Citește mai multCe este rafturile fără șuruburi pentru utilizare ușoară? Rafturi ușoare fără șuruburi es...
Citește mai multDenumirea „rafturi fără șuruburi” atrage atenția asupra a ceea ce este absent – elementele de fixare – dar substanța inginerească a unui sistem de rafturi fără șuruburi de mare rezistență constă în întregime în ceea ce le înlocuiește: conectorul cu nituri, numit și o clemă, clapă sau conexiune în formă de lacrimă, în funcție de familia de design. Acest conector este o clemă de oțel formată la rece de la capătul grinzii care cuplează un model de fante perforate în coloana verticală, blocându-se sub sarcină fără elemente de fixare mecanice. Geometria acestei angajări - forma urechii, dimensiunile fantei, unghiul de inserare a urechii și adâncimea umărului de blocare din spatele fantei - determină nu numai capacitatea de încărcare statică, ci și rezistența la oboseală, ușurința de demontare și fiabilitatea conexiunii pe termen lung a întregului sistem.
Cea mai răspândită familie de conectori folosește o fantă în formă de lacrimă în coloană, asociată cu o clemă de cârlig formată pe grinda. Când grinda este ridicată ușor după introducere, un umăr de blocare de pe ureche scade în spatele marginii fantei, împiedicând retragerea sub sarcină verticală. Ceea ce distinge conectorii de înaltă calitate de cei marginali în acest design este precizia dimensională a angajării cârlig la umăr: o adâncime a umărului de 3–4 mm asigură blocare fiabilă cu rezistență semnificativă la extragere; o adâncime a umărului de 1–2 mm, realizabilă printr-o formare mai puțin precisă, permite conexiunii să se elibereze sub vibrații sau încărcare de șoc în sus - un mod de defecțiune care este vizual identic cu o conexiune asamblată corect până când fasciculul scade. Cumpărătorii nu pot evalua această dimensiune fără dezasamblare și măsurare, motiv pentru care certificatele de materiale și rapoartele de inspecție dimensională de la producător au mai multă greutate decât inspecția vizuală a ansamblurilor finite.
Al doilea parametru critic este numărul de urechi conectori pe capătul fasciculului. Conexiunile cu o singură filă sunt adecvate pentru rafturile ușoare, dar introduc un grad de libertate de rotație - fasciculul se poate răsuci în jurul punctului unic de angajare sub încărcare excentrică. Rafturi rezistente fără șuruburi sub sarcini industriale necesită cel puțin două urechi pe capătul grinzii, distanțate vertical pentru a elimina rotația grinzii și pentru a distribui sarcina de forfecare în două puncte de cuplare. Unele modele de rezistență grea folosesc trei sau patru urechi pe capăt, ceea ce reduce și mai mult stresul conectorului pe ureche și crește rezistența la încărcarea dinamică de la articolele plasate cu forță sau de la echipamentele care transmit vibrațiile din apropiere.
Modelul de fantă perforată sau de găuri în coloanele verticale pentru rafturi fără șuruburi este proiectat în primul rând pentru a permite ajustarea înălțimii raftului în trepte fixe - de obicei pas de 25 mm, 38 mm sau 50 mm, în funcție de sistem. Acest scop funcțional este înțeles de majoritatea utilizatorilor. Ceea ce este mai puțin larg recunoscut este faptul că modelul de perforare are un efect direct și semnificativ asupra secțiunii transversale nete a montantului și, prin urmare, asupra capacității sale de încărcare la compresiune și a rezistenței locale la flambaj - parametri care determină sarcina maximă de siguranță în poziție verticală și limita practică de înălțime a sistemului de rafturi.
Fiecare fantă perforată îndepărtează oțelul din secțiunea transversală verticală în acea locație. Într-o coloană puternic perforată - unde fantele sunt distanțate strâns la pas de 25 mm cu material de bandă minim între fantele consecutive - secțiunea netă la orice grup de fante poate fi redusă cu 25-40% în comparație cu secțiunea brută a profilului coloanei. Această reducere scade direct momentul de inerție al coloanei și raza de rotație la acea secțiune transversală, făcându-l locația critică pentru inițierea flambajului local sub compresie axială. Producători care proiectează rafturi industriale grele fără șuruburi pentru sarcini verticale cu adevărat mari, ține cont de această reducere netă a secțiunii în calculele capacității coloanei lor; cei care aplică proprietățile secțiunii brute pe tot parcursul producă tabele de capacitate care sunt neconservatoare cu o marjă semnificativă pentru profilele puternic perforate.
Consecința practică pentru cumpărători este că tabelele de capacitate a coloanei de la diferiți producători nu sunt direct comparabile decât dacă modelul de perforare și reducerea secțiunii nete sunt cunoscute pentru fiecare. O coloană de 2,0 mm grosime cu pas de 25 mm poate avea o capacitate verticală efectivă mai mică decât o coloană de 1,8 mm grosime cu pas de 50 mm și o secțiune a plasei mai favorabilă, în ciuda materialului mai gros. Atunci când se evaluează rafturile industriale de rezistență grea fără șuruburi pentru aplicații care se apropie de capacitatea verticală nominală, solicitarea coeficientului de secțiune netă - raportul dintre suprafața netă și brută a secțiunii transversale la grupul de fante care guvernează - oferă o bază semnificativă pentru comparație pe care nu o face numai grosimea nominală a coloanei.
Deformarea panoului raftului sub sarcină este comportamentul structural cel mai vizibil în rafturile grele fără șuruburi și parametrul cel mai direct observat de către utilizatori — un raft vizibil lăsat semnalează supraîncărcarea sau designul inadecvat al panoului chiar și pentru observatorii netehnici. Cu toate acestea, gestionarea abaterii în limite acceptabile necesită abordări diferite de proiectare, în funcție de dimensiunea raftului, mărimea sarcinii și dacă preocuparea guvernantă este adecvarea structurală sau aspectul de funcționare, iar fiecare abordare implică compromisuri specifice în greutatea materialului, cost și capacitatea de încărcare.
Cea mai simplă metodă de reducere a deformarii este creșterea grosimii plăcii de oțel a panoului raftului. Deformarea sub o sarcină uniform distribuită variază invers cu cubul grosimii panoului pentru îndoirea plăcilor plate — dublarea grosimii de la 1,0 mm la 2,0 mm reduce deformarea la o optime, o îmbunătățire dramatică. Cu toate acestea, panourile plate de peste 2,0 mm devin foarte grele în raport cu creșterea capacității lor de încărcare, iar greutatea panoului în sine începe să consume o parte semnificativă din capacitatea nominală a raftului. Pentru deschideri de peste 1.500 mm sub sarcini grele, placa plană este rareori cea mai eficientă soluție.
Introducerea nervurilor longitudinale sau a ondulațiilor în secțiunea transversală a panoului raftului - formate în timpul rulării sau frânării - transformă placa plană într-o secțiune structurală eficientă cu un moment de inerție semnificativ mai mare decât ar sugera numai grosimea materialului de bază. Un panou ondulat de 1,5 mm poate depăși un panou plat de 2,5 mm în deformare la mijlocul deschiderii pentru aceeași deschidere și sarcină, la o greutate a panoului cu aproximativ 40% mai mică. Limitarea funcțională este că suprafețele nervurate sau ondulate nu sunt uniform plate - obiectele cu suprafețe mici de bază se pot sprijini numai pe vârfurile nervurilor, creând tensiuni de contact localizate, iar lichidele sau particulele fine se adună în caneluri.
Pentru configurațiile industriale de cea mai mare capacitate pentru rafturi grele fără șuruburi, raftul este proiectat ca un ansamblu compozit: grinzile structurale care se întind între montanti susțin un panou separat de punte, care se întinde numai între grinzile adiacente, nu pe toată lățimea raftului. Această abordare permite ca adâncimea fasciculului – și, prin urmare, rezistența la încovoiere – să fie optimizată independent de grosimea panoului de punte, realizând capacități mari de încărcare cu deformare controlată fără penalizarea de greutate a unei plăci monolitice care se întinde pe toată lățimea. Compensația este complexitatea asamblarii și necesitatea unui profil mai profund de raft care poate reduce numărul de niveluri de raft care pot fi atinse într-o înălțime fixă a raftului.
Rafturile industriale grele fără șuruburi instalate la înălțimi de 2,5 m până la 4 m sau mai mult – ceea ce este obișnuit în depozitele de piese înalte, depozitele de componente auto și unitățile de depozitare de arhivă – necesită frecvent îmbinarea coloanei, unde două sau mai multe lungimi de coloane sunt îmbinate vertical pentru a atinge înălțimea necesară. Conexiunea de îmbinare este un detaliu structural critic care este adesea tratat ca o simplă îmbinare mecanică, dar guvernează de fapt comportamentul de flambaj al coloanei de înălțime completă în moduri care nu sunt întotdeauna reflectate în tabelele de încărcare publicate pentru configurațiile de înălțime standard.
Cerința structurală principală a unei îmbinări pe stâlp este că trebuie să transfere sarcina de compresie axială peste îmbinare fără a introduce un punct slab local care declanșează flambajul la locul îmbinării înainte ca coloana în ansamblu să-și atingă capacitatea nominală. O îmbinare realizată prin simpla inserare a unei secțiuni mai scurte a coloanei peste coloana inferioară și bazându-se pe frecare sau un singur element de fixare prin pereții coloanei suprapusi oferă o rezistență minimă la îndoire la îmbinare - se comportă structural ca o conexiune cu știfturi, mai degrabă decât o coloană continuu, înjumătățind efectiv lungimea de flambaj la care ar trebui analizată coloana. Această distincție contează deoarece sarcina critică de flambaj a unei stâlpi cu capete de știft este de un sfert din aceea pentru aceeași coloană cu capete fixe, ceea ce înseamnă că o îmbinare nedetaliată necorespunzător poate reduce capacitatea efectivă a coloanei cu 50-75% sub valoarea tabelată pentru coloana nedespicată.
Racordurile de coloane proiectate corect pentru rafturi grele fără șuruburi folosesc una dintre cele două abordări: o inserție internă de manșon din oțel care umple ambele secțiuni de coloane la îmbinare, oferind suport lateral continuu prin zona de îmbinare și rezistând tendinței coloanei superioare de a se balansa în raport cu cea inferioară sub sarcină excentrică; sau o îmbinare exterioară a plăcii și elementelor de fixare care se înșurubează prin ambele fețe ale coloanei cu o geometrie suficientă a grupului de șuruburi pentru a dezvolta rezistența necesară la moment. Abordarea inserției manșonului este superioară din punct de vedere structural pentru sistemele fără șuruburi, deoarece nu necesită elemente de fixare suplimentare și este aliniată în mod inerent în timpul asamblării, dar necesită ca manșonul să fie fabricat la o toleranță dimensională strânsă - un manșon care se potrivește liber în secțiunea coloanei oferă puțină reținere laterală și funcționează similar cu îmbinarea numai prin frecare. La Huijian, configurațiile noastre de rafturi înalte fără șuruburi sunt proiectate cu dimensiunile îmbinării manșonului verificate prin centrul nostru de cercetare și dezvoltare în funcție de calculele de flambaj ale coloanei specifice fiecărei combinații de înălțime și sarcină, neaplicate generic în întreaga gamă de produse.
Sistemele industriale de rafturi fără șuruburi de mare rezistență instalate în regiunile supuse activității seismice necesită măsuri de contravântuire laterale specifice care nu fac parte din configurația standard a produsului și care sunt frecvent omise chiar și în zonele seismice recunoscute atunci când rafturile sunt achiziționate prin comanda standard de catalog, mai degrabă decât prin specificații tehnice. Consecințele acestei omisiuni pot varia de la căderea produsului și rafturile raftului (distorsiune laterală) în timpul evenimentelor seismice moderate până la prăbușirea progresivă în cazul evenimentelor severe - cu implicații pentru siguranța personalului și continuitatea instalației care se extind cu mult dincolo de costul de înlocuire al raftului în sine.
Cerința fundamentală de proiectare seismică este ca sistemul de rafturi să reziste forțelor laterale aplicate la fiecare nivel de rafturi proporțional cu greutatea produsului depozitat la acel nivel, fără ca coloana de rafturi să se deplaseze lateral până la punctul în care conexiunile grindă la coloană se decuplă. Conexiunile fără șuruburi - prin natura lor, bazându-se pe blocarea cu ureche acționată de gravitație, mai degrabă decât pe fixarea mecanică - sunt deosebit de vulnerabile la decuplarea sub componentele de accelerație ascendentă a încărcării seismice, care pot descărca momentan fasciculul și permite deblocarea urechii dacă geometria conexiunii nu asigură o retenție pozitivă la ridicare. Designurile de rafturi fără șuruburi cu rating seismic abordează acest lucru prin cleme de blocare pozitive, elemente de fixare secundare cu șuruburi la capetele grinzii sau geometrie modificată a urechii care necesită forță activă de demontare, mai degrabă decât o simplă ridicare în sus pentru a elibera grinda.
Contravântuirea laterală a sistemului de rafturi în ansamblu – împiedicând raftul cadrului vertical sub forța seismică orizontală – se realizează printr-una dintre cele trei configurații, fiecare adecvată pentru diferite constrângeri de aspect:
Etichetarea capacității de încărcare pe rafturile industriale grele fără șuruburi este mai puțin standardizată decât presupun majoritatea cumpărătorilor. Spre deosebire de recipientele sub presiune, echipamentele de ridicare sau produsele electrice - unde cadrele de reglementare impun standarde de testare specifice, factori de siguranță și formate de dezvăluire - declarațiile privind capacitatea de încărcare a raftului din multe piețe sunt în mare parte auto-certificate de producători, valorile declarate reflectând condițiile de testare care pot sau nu corespund modului în care rafturile vor fi utilizate în cererea cumpărătorului. Înțelegerea a ceea ce reprezintă de fapt numărul de capacitate declarat – și ce nu – este esențială pentru a face comparații valide între produse și pentru a evita nepotrivirile de capacitate în serviciu.
Cea mai semnificativă variabilă nespecificată în majoritatea declarațiilor de capacitate de raft este ipoteza distribuției sarcinii. O capacitate de raft declarată ca „500 kg per raft” este lipsită de sens fără a ști dacă aceasta presupune o sarcină distribuită uniform (UDL) pe întreaga suprafață a raftului, o sarcină concentrată în centrul raftului sau o sarcină în două puncte în poziții definite. Aceste trei condiții produc momente de încovoiere la mijlocul deschiderii radical diferite în panoul raftului pentru aceeași sarcină totală. Un panou evaluat la 500 kg UDL poate eșua la 200-250 kg dacă sarcina este concentrată în centrul raftului - o condiție care apare atunci când un singur articol greu sau un palet cu amprentă mică este plasat central pe un raft larg.
O a doua variabilă nedezvăluită este sarcina verticală din tabelul de capacitate. Evaluările capacității raftului presupun de obicei că rafturile sunt configurate cu un anumit număr de niveluri de rafturi într-o anumită înălțime a compartimentului. Adăugarea nivelurilor de rafturi la o unitate existentă - o practică obișnuită atunci când utilizatorii doresc să mărească densitatea de depozitare - crește sarcina cumulativă verticală dincolo de ceea ce a fost calculat tabelul de capacitate a raftului publicat pentru a se adapta. Tabelul arată capacitatea raftului, nu capacitatea verticală, iar aceste două limite sunt guvernate de elemente structurale complet diferite. Instalațiile care își reconfigurează în mod regulat rafturile industriale grele fără șuruburi ar trebui să solicite tabele de încărcare verticală - sarcina maximă cumulativă pe raft care poate fi aplicată unei coloane de înălțime completă - în plus față de datele de capacitate pe raft și să trateze cea mai mică dintre cele două limite ca constrângere de guvernare pentru fiecare configurație de compartiment.
Depozitele industriale și unitățile de producție specifică frecvent rafturi grele fără șuruburi cu panouri de rafturi din oțel inoxidabil sau pardoseală din aluminiu în combinație cu montanti și grinzi standard din oțel carbon - motivate de cerințele de igienă, nevoile de compatibilitate chimică sau dorința unei suprafețe de depozitare rezistente la coroziune fără costul unui sistem complet inoxidabil. Această configurație de metal mixt introduce un risc de coroziune galvanică, care este rar discutat în conversațiile privind achizițiile, dar poate produce coroziune accelerată la punctele de contact cu metalul care compromite atât suprafața raftului, cât și coloana verticală în decurs de 12-24 de luni în medii umede sau active din punct de vedere chimic.
Coroziunea galvanică apare atunci când două metale diferite în contact electric sunt expuse la un electrolit - într-un context de depozit, acest electrolit este de obicei condensarea vaporilor de apă, scurgerea soluției de curățare sau scurgerea fluidului de proces. Metalul mai activ din cuplul galvanic devine anodul și se corodează de preferință. Într-un suport vertical din oțel carbon care susține un raft din oțel inoxidabil, oțelul carbon este metalul mai puțin nobil și se corodează la punctul de contact - accelerat în raport cu viteza la care s-ar coroda izolat de diferența de potențial dintre cele două metale. Rata de coroziune depinde de raportul suprafeței: o zonă mică de oțel carbon în contact cu o suprafață mare de oțel inoxidabil se corodează mai repede decât același oțel carbon în contact cu o zonă mică de oțel inoxidabil, deoarece zona catodică antrenează o densitate de curent mai mare în zona de contact anodic.
Atenuarea practică pentru ansamblurile industriale de rafturi grele fără șuruburi cu metal mixt implică întreruperea căii de contact metal-metal la interfața dintre materiale diferite. Abordările eficiente includ:
Reconfigurabilitatea rafturilor grele fără șuruburi – capacitatea de a adăuga, elimina sau muta niveluri de rafturi, de a adăuga extensii de compartiment sau de a combina unități în configurații noi fără unelte specializate – este unul dintre avantajele sale comerciale cele mai citate față de sistemele de depozitare sudate sau fixate permanent. Cu toate acestea, acest avantaj se realizează în practică numai atunci când sistemul inițial este specificat având în vedere reconfigurare și când se fac modificări ulterioare în limitele structurale ale componentelor instalate. Eșecul de a planifica reconfigurarea de la început sau depășirea limitelor structurale în timpul modificării transformă un activ operațional real într-o datorie.
Cea mai importantă decizie de planificare a reconfigurarii este selectarea înălțimii verticale. Achiziționarea celor mai scurti montanți care satisfac cerințele imediate de înălțime de depozitare elimină capacitatea de a adăuga niveluri de rafturi sau de a crește înălțimea compartimentului în viitor, fără a înlocui montanții - cel mai laborios și mai perturbator element al unei modificări a sistemului de rafturi. Specificarea montanților la înălțimea maximă pe care o permit înălțimea liberă a clădirii și evaluarea structurală, chiar dacă configurația inițială folosește doar porțiunea inferioară a montantului, păstrează flexibilitatea viitoare la un cost suplimentar marginal. Costul incremental al unui montant vertical mai înalt este de obicei de 15-25% din costul vertical, ceea ce reprezintă o mică parte din costul înlocuirii verticalei în timpul unei reconfigurari viitoare.
Standardizarea lățimii și adâncimii compartimentului într-o flotă de rafturi permite interschimbabilitatea componentelor între flote - grinzile, panourile de rafturi și contravântuirile de la o unitate la alta pot fi redistribuite fără probleme de compatibilitate. Această interschimbabilitate se pierde dacă sunt amestecate standarde diferite de lățime a compartimentului în flotă, chiar și în cadrul aceleiași game de produse ale producătorului. Facilitățile cu flote mari de rafturi beneficiază de stabilirea unei singure lățimi și adâncime standard pentru fiecare clasă de rafturi — grea, medie și așa mai departe — și aplicarea acestui standard pentru toate achizițiile viitoare, chiar și atunci când o dimensiune nestandard pare să rezolve o constrângere specifică de spațiu pe termen scurt.
Sistemele noastre industriale de rafturi fără șuruburi sunt proiectate cu interschimbabilitatea componentelor ca principiu de bază al produsului în gama noastră - modelele de fante verticale, dimensiunile conectorilor de grinda și geometriile suportului panoului sunt standardizate pe clase de înălțime și încărcare oriunde permit cerințele structurale, ceea ce înseamnă că o unitate care își extinde sau își reconfigurează depozitarea în timp poate amesteca componente din diferite loturi de achiziție fără probleme de compatibilitate. Cu o capacitate de producție anuală de 180.000 de seturi și standarde de producție consecvente menținute pe cele șase linii de producție ale noastre, componentele de înlocuire și extindere rămân disponibile și consecvente dimensional pe toată durata de viață a sistemului instalat..
