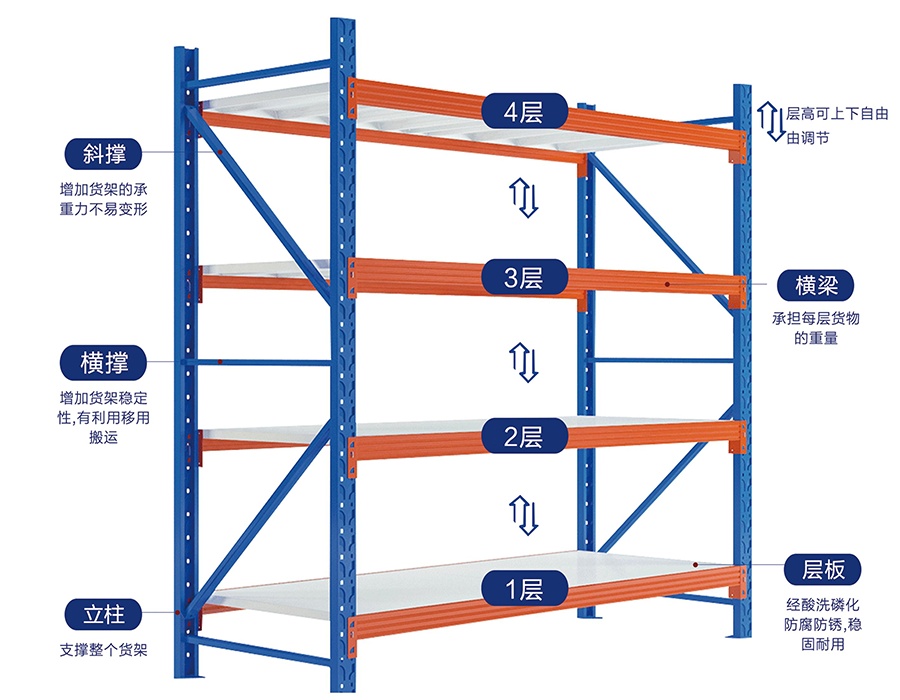

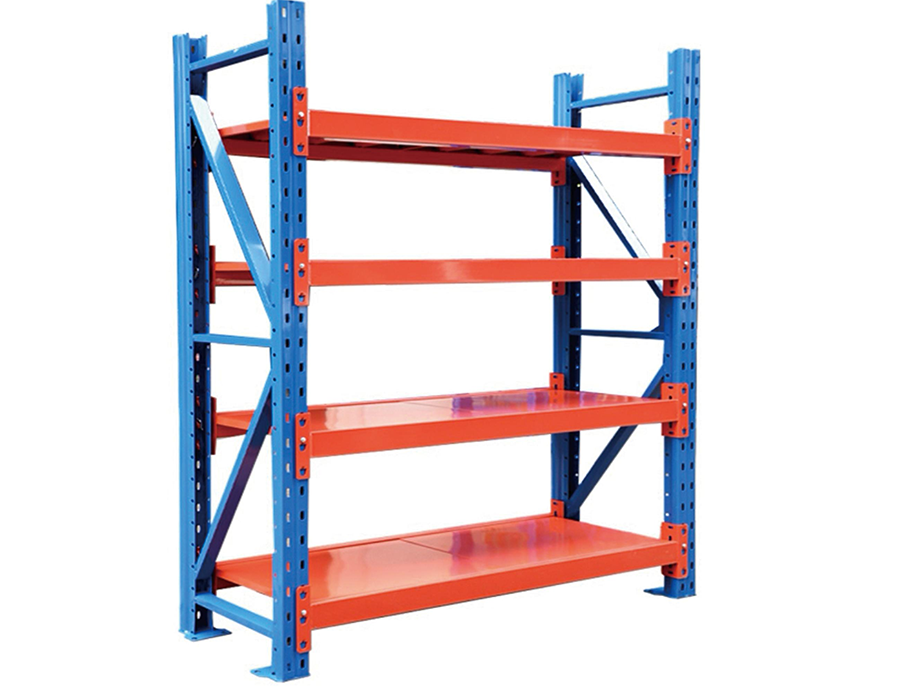

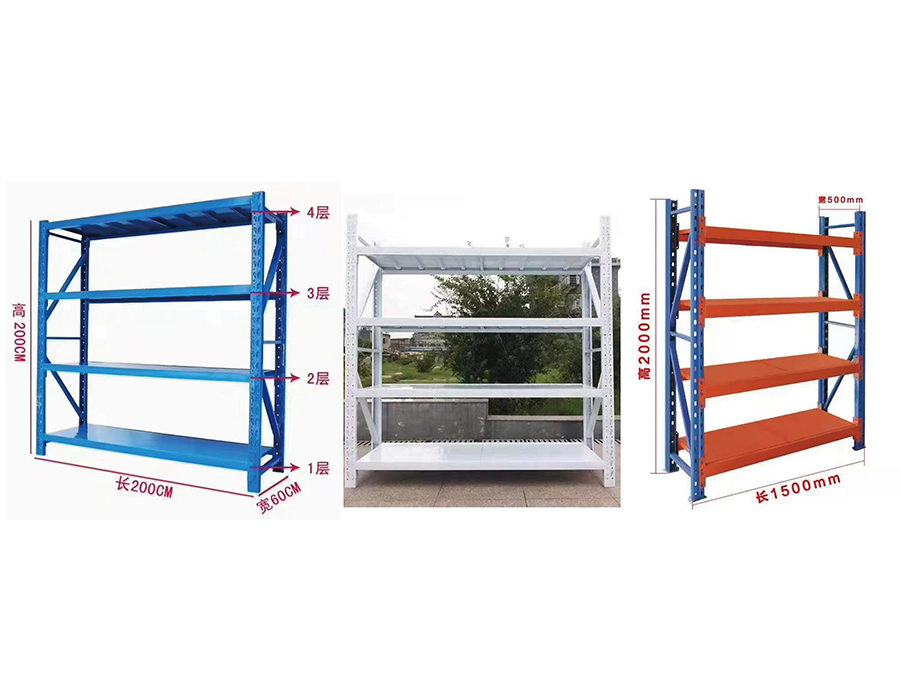

Rafturi ușoare fără șuruburi (≤150 kg/strat)

Cum influențează deschiderea fasciculului distribuția sarcinii în rafturile fără șuruburi

Unul dintre aspectele cel mai des înțeles greșit ale rafturi ușoare fără șuruburi este relația dintre deschiderea grinzii și capacitatea portantă reală. Sarcina nominală pe raft este de obicei calculată la mijlocul unei grinzi complet susținute - ceea ce înseamnă că, pe măsură ce distanța dintre montanti crește, capacitatea efectivă de încărcare scade neliniar. Pentru un raft evaluat la 150 kg cu o deschidere de 900 mm, extinderea acelei deschideri la 1200 mm fără a ajusta ecartamentul fasciculului poate reduce capacitatea reală la sub 100 kg în condiții dinamice de depozit. Acesta este motivul pentru care selectarea intervalului ar trebui să preceadă întotdeauna planificarea sarcinii, nu să o urmeze.

În procesul nostru de producție de la Huijian, profilele de grinzi sunt laminate la rece la toleranțe specifice de ecartament tocmai pentru că abaterile minore ale compusului de grosime a oțelului sunt semnificativ pe perioade mai lungi. O subtoleranță de 0,2 mm într-un fascicul de 1,5 mm poate produce o deformare vizibilă la sarcini mult sub pragul nominal. Atunci când specificați rafturi pentru medii de preluare și ambalare în care personalul încarcă și descarcă în mod repetat rafturile, trebuie aplicați întotdeauna factorii de încărcare dinamici - de obicei 1,25 × valoarea statică.

Înțelegerea conectorului Nit vs. Clip: Mai mult decât o alegere de fixare

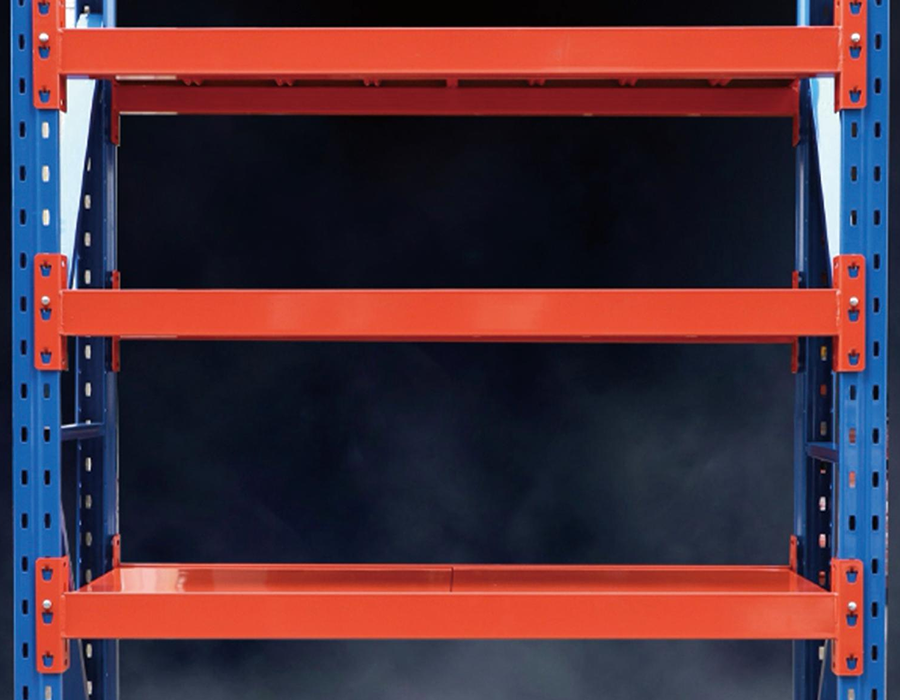

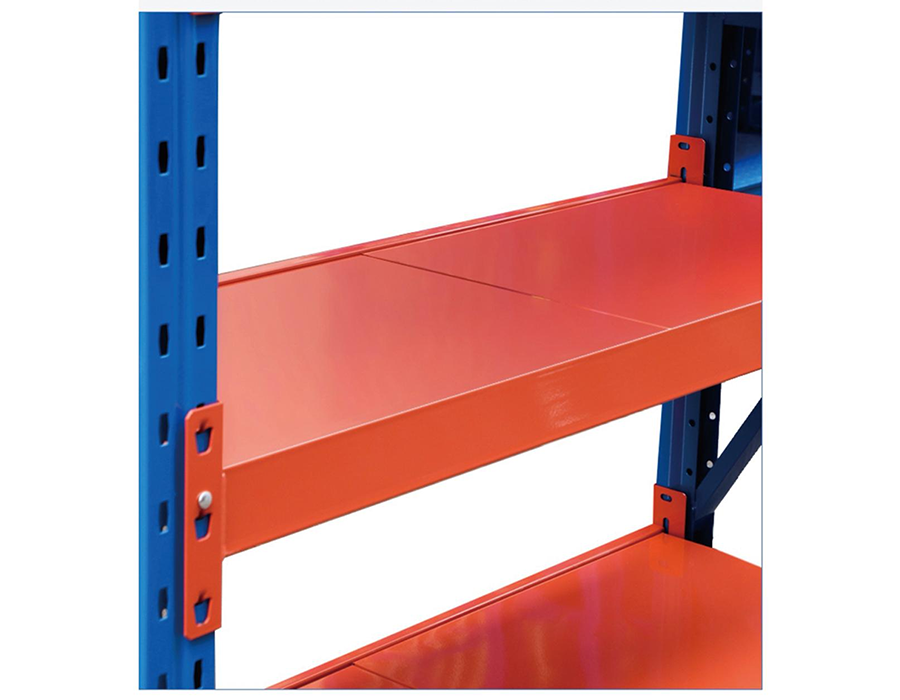

Sistemele de rafturi ușoare fără șuruburi utilizează unul dintre cele două tipuri de conectori principale: stilul cu nituri (clapă perforată) și stilul cu clemă sau cu cârlig. Acestea nu sunt preferințe de proiectare interschimbabile - ele reflectă filozofii structurale diferite și au consecințe reale pentru instalare, reconfigurare și rezistență la seism sau la vibrații.

• Conectorii tip nituri blochează grinda într-o gaură perforată din coloana verticală. Acestea rezistă bine forțelor de rafturi orizontale și sunt preferate în medii cu trafic de stivuitoare în apropiere sau vibrații ale podelei, dar necesită un ciocan pentru reglarea înălțimii și nu tolerează reconfigurarea frecventă.
• Conectorii de prindere/agățare se așează în montanti cu fante și pot fi repoziționați manual în câteva secunde. Ele oferă o flexibilitate excelentă pentru mediile de inventar dinamic, dar sunt mai susceptibile la forțele de ridicare – ceea ce înseamnă că impactul accidental în sus de dedesubt poate disloca un fascicul dacă adâncimea clipului este mică.

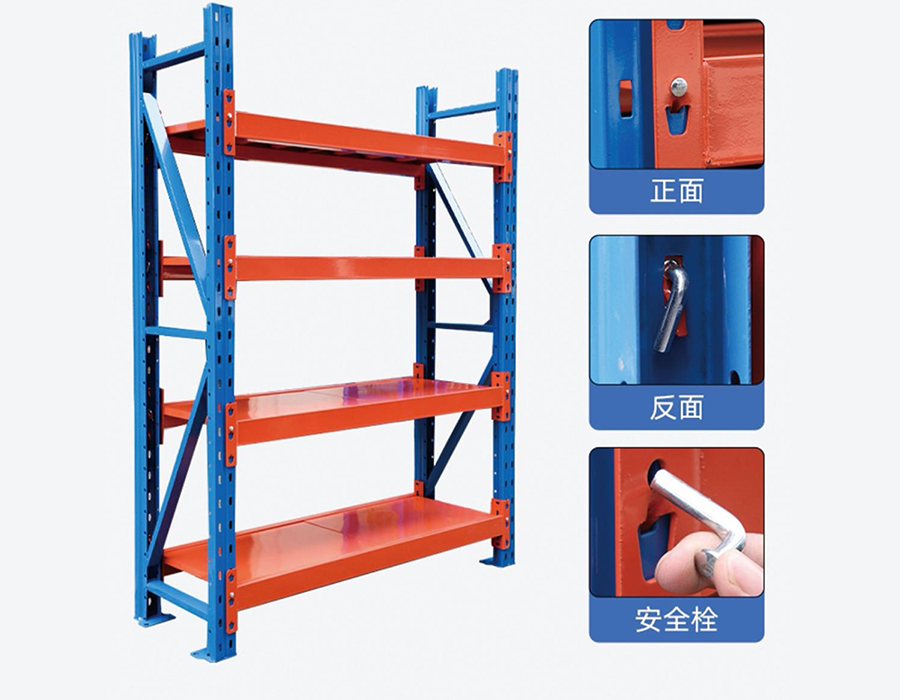

• Unele sisteme hibride folosesc o conexiune primară prin clips cu un știft de blocare de siguranță secundar care se fixează în poziție după așezare. Acesta este din ce în ce mai mult standardul pentru rafturile industriale ușoare desfășurate în depozite automate sau semi-automatizate unde deplasarea fasciculului ar fi catastrofală.

Când evaluați sistemele, verificați adâncimea de angajare a conectorului și prezența unui mecanism de reținere secundar înainte de a lua o decizie de cumpărare bazată numai pe preț.

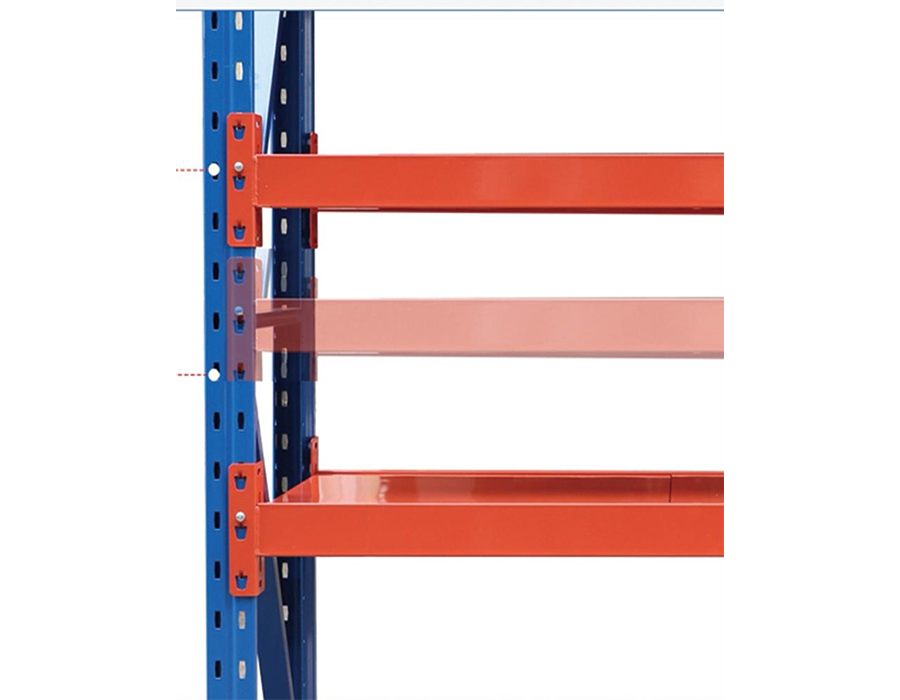

Ajustarea înălțimii coloanei și a raftului: ceea ce nu vă spune fișa cu specificații

Cele mai multe produse pentru rafturi fără șuruburi fac publicitate „ajustabilitate a pasului de 25 mm”, dar acest număr spune doar o parte a poveștii. Intervalul de ajustare utilizabil este limitat de distanța dintre partea superioară a grinzii în sine și partea inferioară a raftului de deasupra - ceea ce înseamnă, în practică, granularitatea pasului contează cel mai mult în zonele de mijloc ale unei rulări, nu în partea de sus sau de jos, unde domină constrângerile structurale fixe.

O problemă practică care apare în depozitele cu SKU mixte este „capcana cu jumătate de pas”: atunci când un culegător trebuie să depoziteze articole cu înălțimea de 210 mm, dar pasurile disponibile trec de la 200 mm la 225 mm, cei 25 mm suplimentari de spațiu mort pe raft se acumulează într-un sistem de depozitare cu 5 niveluri și 20 de locuri într-un sistem de stocare vertical semnificativ. Instalațiile care efectuează un audit corespunzător de înălțime a SKU înainte de instalarea raftului realizează în mod obișnuit o utilizare verticală cu 15-25% mai bună decât cele care utilizează configurații implicite.

Ne proiectăm coloanele verticale cu un pas constant de 50 mm la configurațiile standard, iar clienții care lucrează cu echipa noastră tehnică pentru personalizarea proiectului pot solicita coloane cu pas de 25 mm pentru medii de inventar cu înălțimi mixte - un detaliu care se amortizează rapid în scenariile de depozitare densă.

Opțiunile de tratare a suprafeței și diferențele lor de performanță în lumea reală

Rafturile fără șuruburi sunt disponibile cu mai multe tratamente de suprafață, iar alegerea are implicații directe asupra duratei de viață, capacității de încărcare (datorită grosimii stratului de acoperire) și adecvarea mediului.

O greșeală obișnuită este specificarea raftului electrogalvanizat pentru instalațiile cu rutine de spălare a podelei sau în apropierea ușilor docului de încărcare. Stratul subțire de zinc se saturează rapid în cazul expunerii repetate la umiditate, iar rugina vizibilă apare în decurs de 12-18 luni - adesea anulând revendicările de garanție dacă nu au fost respectate specificațiile de umiditate. Liniile de producție standard ale Huijian aplică strat de pulbere epoxidice la 60–80 µm ca bază, cu opțiuni galvanizate la cald disponibile pentru clienții din procesarea alimentelor, lanțul de frig sau mediile logistice de coastă.

Cerințe de ancorare a podelei pentru rafturile fără șuruburi legate de perete

Rafturi industriale ușoare fără șuruburi este desfășurat frecvent ca piste de sine stătătoare fără ancorare la podea - care este conformă în multe medii cu risc scăzut, dar devine o răspundere în altele. Matricea de decizie este mai nuanțată decât simpla verificare dacă zonarea seismică necesită ancore.

Când ancorarea este nenegociabilă

Treptele de rafturi care depășesc 2,4 m înălțime, sau cele cu un raport înălțime-adâncime de peste 6:1, sunt în mod inerent predispuse la răsturnare sub încărcare excentrică - un scenariu care apare ori de câte ori pickerii încarcă în mod constant o parte a unui compartiment înainte de cealaltă. Fizica de aici este simplă: o unitate de 2,4 m înălțime cu 400 mm adâncime are un moment de răsturnare care poate fi depășit de o singură sarcină de 30 kg plasată pe marginea raftului de sus pe o parte.

Considerații privind legarea peretelui

Legăturile de perete sunt o alternativă obișnuită la ancorarea pardoselii atunci când suprafața podelei nu este adecvată pentru găurire (de exemplu, podele de acces înălțate, suprafețe acoperite cu membrană). Cu toate acestea, legăturile de perete sunt eficiente numai dacă peretele în sine este adecvat din punct de vedere structural. O partiție de gips-carton cu o singură piele nu este un punct de ancorare valid pentru o serie de rafturi încărcate. Inginerii care specifică legăturile de perete ar trebui să verifice construcția peretelui și să folosească ancore adecvate pentru cavitate sau șuruburi de trecere acolo unde distanța dintre știfturi permite.

Picioarele de nivelare a podelei și rolul lor de transfer al sarcinii

Mulți montanți pentru rafturi fără șuruburi includ picioare de nivelare reglabile ca caracteristică standard. Dincolo de nivelarea podelelor neuniforme, aceste picioare joacă un rol critic de transfer al sarcinii: distribuie sarcina punctuală a montantului pe o suprafață de contact mai mare, prevenind concentrarea tensiunilor pe suprafețele moi sau acoperite. Pentru rafturile de pe podelele depozitelor acoperite cu epoxi, specificarea picioarelor cu o suprafață minimă a plăcii de bază de 50 cm² este un ghid practic pentru a evita deteriorarea stratului de acoperire la sarcini grele.

Integrarea accesoriilor: Dincolo de platforma de bază

Un sistem de rafturi fără șuruburi bine specificat este rareori doar montanti și punți plate. Ecosistemul de accesorii extinde semnificativ utilitatea funcțională și ar trebui evaluat în timpul fazei inițiale de specificare, mai degrabă decât modernizat ulterior - deoarece compatibilitatea sloturilor verticale variază între producători și amestecul mărcilor creează adesea probleme de montare.

• Separatoare si partitii: Despărțitoarele verticale încadrate în platformele de rafturi permit segmentarea orizontală a unui compartiment în fețe de pick-up. Pentru depozitarea pieselor mici, acest lucru este mai eficient din punct de vedere al spațiului decât utilizarea coșelor separate. Verificați dacă separatorul se atașează la grindă sau la punte - separatoarele atașate la grindă sunt mai stabile, dar limitează repoziționarea platformei.
• Pardoseală din plasă de sârmă: O alternativă la punțile solide din oțel, plasa de sârmă reduce acumularea de praf, permite trecerea apei prin stropire (important pentru conformitatea cu stingerea incendiilor) și îmbunătățește vizibilitatea articolelor depozitate. Nivelurile de sarcină pentru plasele de sârmă sunt de obicei cu 10-15% mai mici decât punțile solide echivalente la același ecartament.
• Suporturi de etichete și șine de gunoi: Canalele de etichetă din partea din față care se fixează pe buza fasciculului sau pe marginea raftului facilitează etichetarea SKU fără reziduuri de adeziv. Pentru operațiunile de tranziție la scanarea codurilor de bare sau RFID, verificați că adâncimea suportului de etichetă se potrivește cu formatul de etichetă selectat înainte de instalarea în masă.
• Distanțiere de rând și conectori din spate: Configurațiile cu două rânduri care utilizează montanti partajați îmbunătățesc eficiența amprentei cu aproximativ 30%, comparativ cu două rulări independente pe un singur rând. Montantul comun trebuie să fie evaluat pentru sarcina combinată a ambelor rânduri - o specificație care este adesea trecută cu vederea atunci când reutilizați rafturile existente într-un aspect cu două rânduri.

La Huijian, oferim documentație completă de compatibilitate a accesoriilor în liniile noastre de produse pentru rafturi, astfel încât clienții să poată planifica configurații integrate de la început, mai degrabă decât să descopere limitările de montare în timpul instalării.

Standardele de deviere a platformei raftului și cum să le evaluăm

Deformarea - arcul vertical al unei grinzi de rafturi încărcate sau al panoului de punte - este unul dintre cei mai grăbitori indicatori ai calității raftului, dar este rareori dezvăluit în mod vizibil în specificațiile produsului. Standardul de referință din industrie pentru deformarea acceptabilă în rafturile depozitului este L/180, unde L este intervalul în milimetri. Pentru o deschidere de 900 mm, aceasta permite o deformare maximă a punctului de mijloc de 5 mm la sarcina nominală maximă. Pentru o deschidere de 1200 mm, același raport permite 6,67 mm.

De ce contează acest lucru practic? Deformarea excesivă creează mai multe probleme în cascadă: punțile de rafturi care forțează articolele spre centru, creând condiții instabile de stivuire; în sistemele cu mai multe niveluri, deformarea sub raftul superior poate comprima spațiul liber vertical sub valoarea sa nominală; iar ciclurile repetate de încărcare-descărcare pe un raft care își atinge în mod regulat limita de deformare accelerează oboseala metalului la punctele de legătură dintre grinda și montantul. Când se evaluează ofertele pentru rafturi, întrebând furnizorii valoarea lor de deformare testată la sarcina nominală de 100% – nu doar încărcarea nominală în sine – dezvăluie mult mai multe despre calitatea reală decât doar comparațiile de preț.
