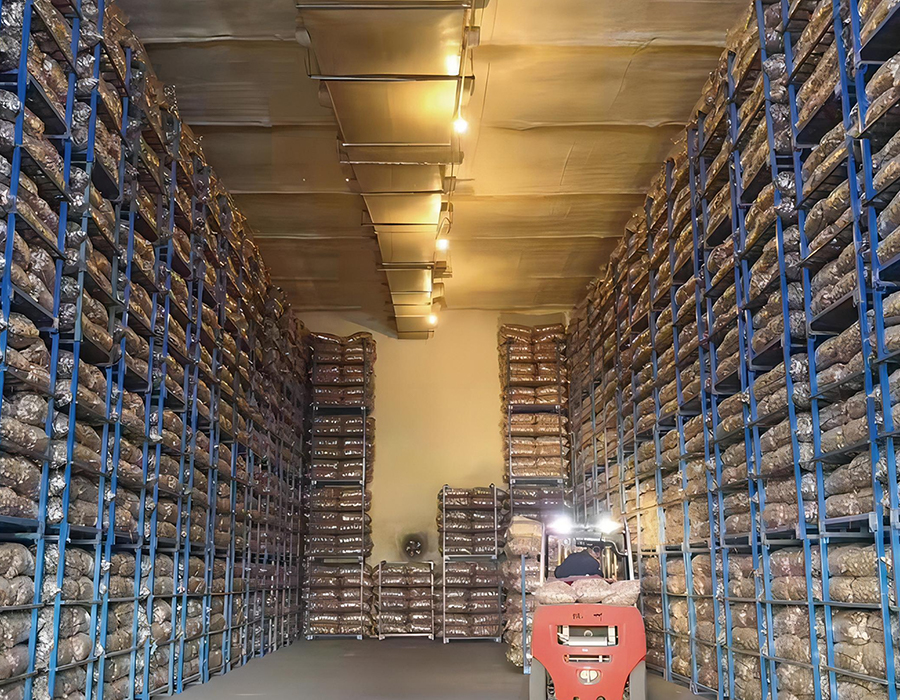

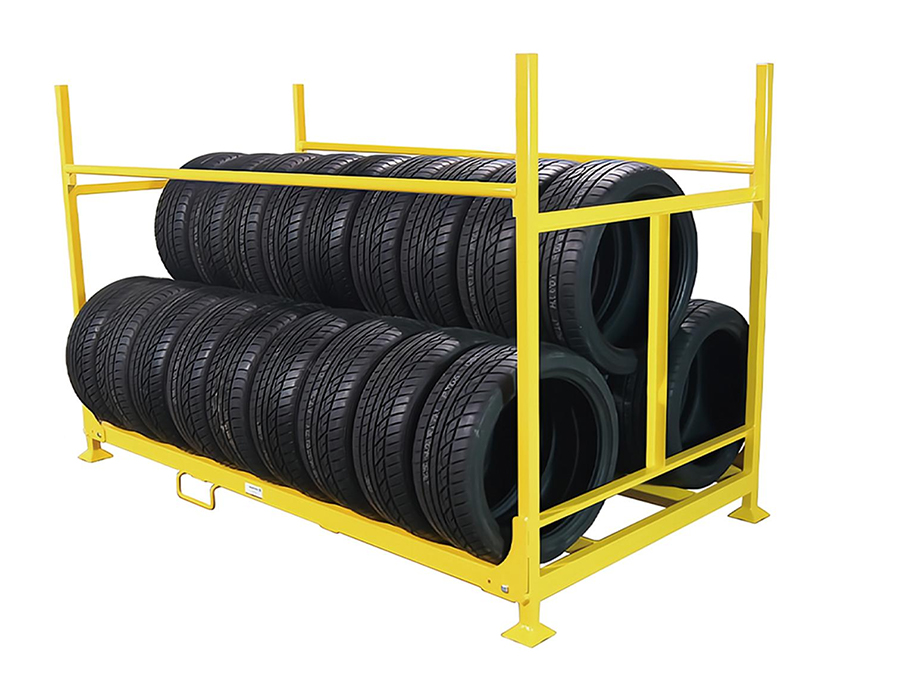

Raft stivuibil

Modul în care geometria stivuirii post și guler determină limitele sigure ale nivelului

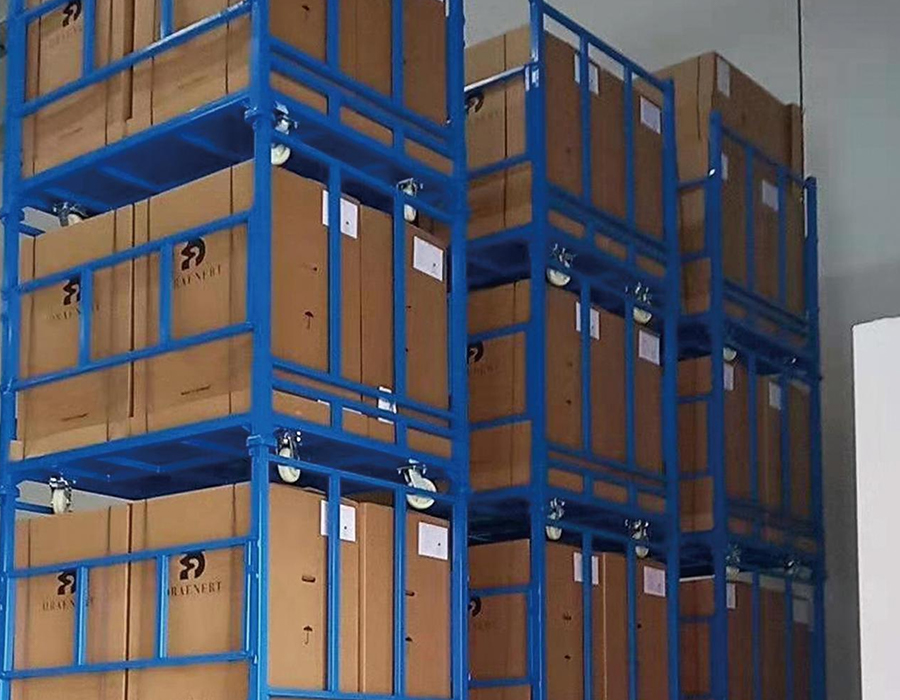

Mecanismul de stivuire în rafturi pentru stive de depozit — în cazul în care stâlpii de colț ai unui scaun superior al raftului se așează în prize de guler sau cupe receptor de pe raftul inferior — pare simplu din punct de vedere mecanic, dar geometria acestei conexiuni guvernează atât stabilitatea laterală a coloanei stivuite, cât și numărul maxim practic de niveluri care pot fi realizate în siguranță sub sarcină. Adâncimea de angajare a stâlpilor în mufa gulerului este dimensiunea cea mai critică: adâncimea de angajare insuficientă permite suportului superior să se balanseze sub încărcare excentrică, în timp ce înălțimea excesivă a stâlpului deasupra gulerului poate cauza flambarea stâlpului înainte ca gulerul să ofere reținere laterală.

Cele mai multe modele standard de rafturi metalice pentru depozitare folosesc o adâncime de angajare a postului de 50–80 mm, ceea ce asigură o constrângere laterală adecvată pentru stivuirea pe două sau trei niveluri sub sarcini distribuite uniform. Cu toate acestea, atunci când încărcăturile sunt plasate decentrat - un eveniment obișnuit atunci când sunt depozitate piese cu formă neregulată, stocul de bare lungi sau containere parțial umplute - sarcina excentrică generează un moment de răsturnare la care conexiunea gulerului trebuie să reziste. La trei sau patru niveluri de înălțime, brațul de moment de la excentricitatea sarcinii până la cea mai joasă conexiune a gulerului înmulțește forța laterală la bază cu numărul de înălțimi ale nivelurilor, ceea ce înseamnă că o excentricitate care este nesemnificativă din punct de vedere structural la un nivel poate deveni o preocupare de stabilitate la patru niveluri cu aceeași sarcină.

Verificarea de proiectare care guvernează coloanele de rafturi de depozitare cu mai multe niveluri nu este capacitatea de compresie axială - stâlpii din oțel sunt aproape întotdeauna adecvati în compresie pură - ci interacțiunea combinată axială-plus-îndoire în punctul de angajare a gulerului, unde stâlpul este simultan comprimat de greutatea de deasupra și îndoit de reacția de reținere laterală a gulerului. Producătorii care își evaluează rafturile stivelor numai în funcție de sarcina axială statică fără a specifica o ipoteză de excentricitate sau un număr maxim de niveluri pentru o anumită sarcină oferă specificații incomplete. Cumpărătorii care operează rafturi cu stive la trei niveluri sau mai sus ar trebui să solicite datele de interacțiune combinate cu sarcina, nu doar evaluarea de încărcare pe rafturi.

Opțiuni de postare a secțiunilor transversale în rafturile metalice ale depozitului și implicațiile lor practice

Stâlpii de colț vertical ale rafturi metalice pentru depozit sunt produse în mai multe profile transversale, iar alegerea dintre ele afectează nu numai performanța structurală, ci și consistența potrivirii gulerului, rezistența la deteriorarea suprafeței și ușurința reparației după impact. Cele mai comune trei profile de stâlp sunt tubul rotund, tubul pătrat și secțiunea unghiulară, fiecare având caracteristici distincte care le fac mai mult sau mai puțin potrivite în funcție de mediul de operare.

Stâlpii cu tub rotund au un avantaj structural care este adesea subapreciat: momentul lor polar de inerție este egal în toate direcțiile laterale, ceea ce înseamnă că rezistă la îndoire în mod egal, indiferent dacă sarcina laterală vine din față, lateral sau diagonal. Acest lucru este deosebit de important în aplicațiile cu rafturi stive în care direcția potențială de încărcare a vârfului este imprevizibilă - un stivuitor care împinge o coloană stivuită din orice unghi întâmpină aceeași rezistență, indiferent de direcția de apropiere. Stâlpii tubului pătrat, prin contrast, au o rezistență mai mare la îndoire în jurul axelor lor centroidale aliniate cu fețele tubului, dar o rezistență mai mică în jurul axei diagonale - direcția cel mai frecvent încărcată în timpul unui impact oblic cu stivuitorul. Pentru sarcini grele rafturi din oțel pentru depozit care operează în medii aglomerate pentru stivuitoare, stâlpii cu tub rotund depășesc constant tubul pătrat în ceea ce privește supraviețuirea la impact, în ciuda grosimii de perete similare sau mai mici.

Configurația suprafeței punții și efectul acesteia asupra stabilității produsului în timpul depozitării și tranzitului

Puntea – platforma portantă orizontală a unui rafturi de depozitare – este fabricată în mai multe configurații care au consecințe directe asupra stabilității produsului, distribuției sarcinii pe structura punții și caracterului practic al încărcării și descărcării diferitelor tipuri de produse. Selectarea unei configurații greșite a punții pentru produsul depozitat este o cauză frecventă a deteriorării produsului, a dificultăților de manipulare și a uzurii premature a punții care poate fi evitată printr-un proces de specificare mai deliberat.

Punți din plasă de sârmă

Punțile din plasă de sârmă sudate asigură ventilație și vizibilitate prin suprafața punții, făcându-le adecvate pentru produsele depozitate care beneficiază de fluxul de aer - piese de automobile supuse condensului, containere de calitate alimentară care necesită inspecție fără demontare și componente care trebuie să fie vizibile pentru verificarea inventarului fără deschiderea raftului. Limitarea plasei de sârmă este că capacitatea portantă pe unitate de suprafață este mai mică decât placa solidă la o greutate echivalentă a materialului, iar deschiderile de plasă pot agăța elementele de fixare proeminente, legăturile de cablu sau ambalajele neregulate, provocând daune în timpul alunecării sau trăgării sarcinilor pe suprafață. Diametrul firului de plasă și dimensiunea deschiderii trebuie să se potrivească cu cea mai mică componentă sau element de ambalare care ar putea fi plasat pe punte – o deschidere a ochiurilor de plasă de 50 mm × 50 mm este prea mare pentru rafturile care stochează piese în cutii mici care pot pătrunde parțial în plasă sub propria greutate.

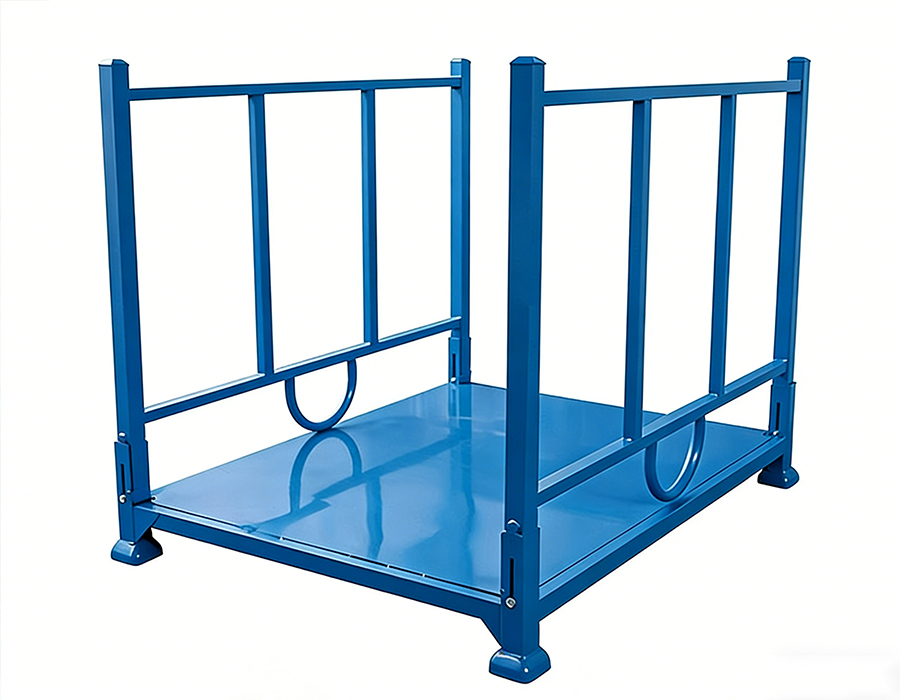

Punți din tablă solidă din oțel

Pungile din plăci pline, de obicei din oțel laminat la rece sau laminat la cald de 3–6 mm, oferă o suprafață portantă continuă care distribuie sarcinile concentrate de la produsele cu fund neregulat mai eficient decât plasa. Sunt alegerea corectă pentru depozitarea produselor cu amprente mici de bază - containere cilindrice, piese turnate în formă sau orice produs care s-ar sprijini pe doar una sau două fire de plasă, mai degrabă decât să se întindă peste grila de plasă. Limitarea practică este greutatea: o tablă solidă de 1.200 mm × 1.000 mm la o grosime de 5 mm adaugă aproximativ 47 kg la greutatea raftului gol, care se acumulează rapid într-o flotă de rafturi din oțel din depozit, care sunt manipulate și repoziționate frecvent.

Punți ondulate și nervurate

Planșele din oțel ondulat sau cu nervuri oferă un avantaj de eficiență structurală - secțiunea profilată oferă o rezistență la îndoire semnificativ mai mare decât placa plană la aceeași grosime a materialului, permițând creșterea capacității de deschidere a platformei fără o creștere proporțională a greutății proprii. Crestele de suprafață oferă, de asemenea, un grad de reținere laterală pentru produsele cu fund plat, reducând alunecarea în timpul manipulării. Limitarea este curățarea: reziduurile de produs, lubrifiantul și contaminarea cu particule se acumulează în canelurile de punte și sunt dificil de curățat complet, ceea ce face ca punțile ondulate să nu fie adecvate în medii de depozitare în contact cu alimentele sau reglementate farmaceutic, unde igiena suprafeței trebuie să fie verificată.

Optimizarea raportului de imbricare: echilibrarea densității stocării cu flexibilitatea flotei

Rafturile metalice goale ale depozitului prezintă o provocare semnificativă în gestionarea spațiului în unitățile în care utilizarea rafturilor fluctuează în funcție de ciclurile de producție sau de stoc. O serie de producție completă poate necesita 500 de rafturi în utilizare activă simultan; între curse, aceste rafturi trebuie depozitate fără a ocupa spațiul necesar pentru alte operațiuni. Imbricarea - prăbușirea rack-ului într-o configurație compactă care permite stocarea mai multor rafturi goale în amprenta unui singur - este soluția principală, dar raportul de imbricare și mecanismul prin care se realizează imbricarea variază semnificativ între modelele de rack și afectează eficiența operațională în moduri care se extind cu mult dincolo de calculul spațiului de stocare.

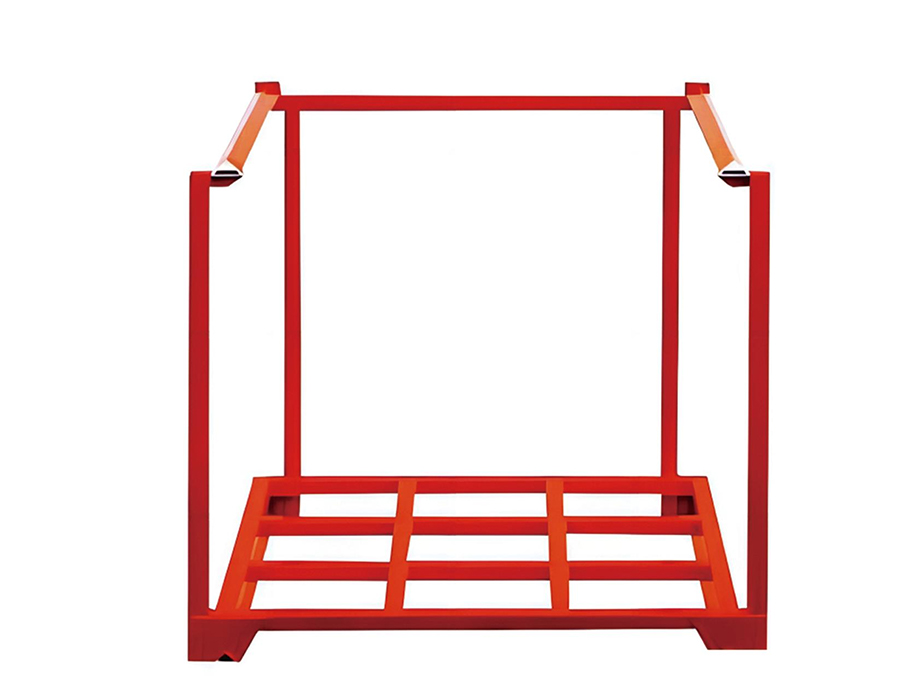

Raportul de imbricare descrie câte rafturi goale prăbușite ocupă spațiul vertical al unui rafturi încărcat. Un raport de imbricare de 4:1 înseamnă că patru rafturi goale stivuiesc la înălțimea unui rafturi încărcat, reducând cerințele de spațiu de depozitare gol la 25% din spațiul de stocare activ. Obținerea unor rapoarte mari de cuib necesită ca înălțimea stâlpului de colț al rack-ului deasupra suprafeței punții să fie redusă la minimum - în practică, aceasta înseamnă că stâlpii trebuie fie să se plieze, să se detașeze, fie să coboare sub nivelul punții în timpul cuibării. Modelele de stâlp pliabil ating cele mai mari raporturi de cuibărire (adesea 5:1 sau 6:1), dar introduc complexitate mecanică în punctele balamalei care sunt vulnerabile la deteriorare în medii de manipulare dificilă și necesită inspecție înainte de fiecare utilizare pentru a verifica dacă dispozitivele de blocare a stâlpilor sunt complet cuplate.

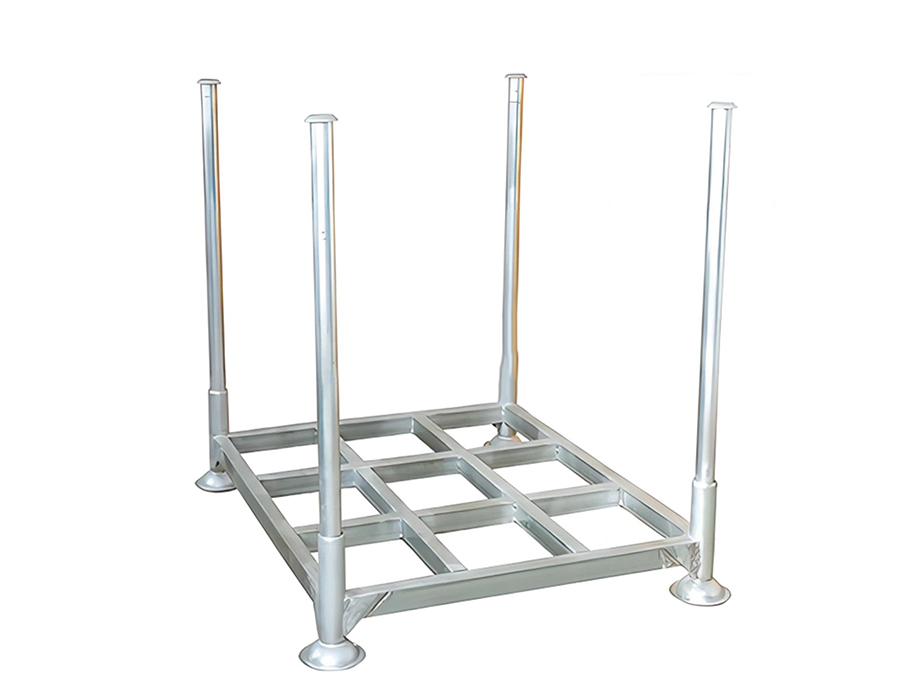

Rafturi cu stâlp fix cu geometrie conică a stâlpilor - în care porțiunea superioară a fiecărui stâlp este puțin mai mică în diametru decât cea inferioară, permițând stâlpilor unui rafturi superior gol să alunece în interiorul suporturilor de guler ale raftului inferior mai mult decât în ​​timpul funcționării încărcate - obțineți rapoarte de imbricare de 3:1 până la 4:1 fără componente mecanice de pliere. Această simplitate a designului reduce cerințele de întreținere și elimină modul de defecțiune al unui pliu neblocat care are ca rezultat prăbușirea postului în timpul încărcării. Compartimentul este un raport de cuibărire mai mic decât modelele de pliere și o operațiune de imbricare care necesită o aliniere verticală atentă în timpul stivuirii, ceea ce încetinește procesul de cuibărire în operațiunile de consolidare a rafturilor goale cu volum mare.

La Huijian, gama noastră de rafturi metalice pentru depozitare este proiectată în mai multe configurații de imbricare, cu geometria stâlpului și dimensiunile gulerului dezvoltate prin centrul nostru de cercetare și dezvoltare intern pentru a optimiza raportul de imbricare pentru fiecare clasă de încărcare - asigurându-ne că depozitarea raftului gol consumă spațiul minim posibil fără a sacrifica fiabilitatea structurală a angajării post-guler în condiții de stivuire încărcată.

Specificații de tratare a suprafeței pentru rafturi stive în medii corozive și de depozitare în aer liber

Rafturile din oțel pentru depozitare utilizate în zonele exterioare de amenajare, facilitățile logistice de pe litoral, mediile de procesare a alimentelor sau depozitele de produse chimice se confruntă cu provocări de coroziune pe care acoperirea cu pulbere standard nu le poate rezolva în mod fiabil pe o durată de viață de mai mulți ani. Înțelegerea ierarhiei tratamentelor de suprafață disponibile și a condițiilor care guvernează selecția acestora este esențială pentru specificarea raftului stivelor care vor menține integritatea structurală și aspectul pe durata perioadei de service necesare, fără a necesita o acoperire prematură sau înlocuire.

Performanța de protecție împotriva coroziunii a tratamentelor de suprafață este de obicei comparată utilizând orele de testare cu pulverizare de sare conform ISO 9227, care accelerează mediul de coroziune pentru a permite compararea într-un interval de timp de testare. Criteriile de performanță tipice pentru tratamentele cu rafturi stive sunt următoarele:

• Strat standard de pulbere de poliester (60–80 microni): 500–800 ore rezistență la pulverizarea cu sare. Potrivit pentru medii de depozitare interioare cu umiditate normală și fără expunere chimică. Marginile tăiate și zonele de impact sunt primele puncte de defectare - grund bogat în zinc de sub stratul de acoperire prelungește durata de viață în aceste locuri cu 40-60%.
• Grund epoxidic plus strat superior de poliester (dublu strat, 120–150 microni total): 1.000–1.500 de ore rezistență la pulverizarea cu sare. Potrivit pentru medii interioare cu umiditate ridicată, facilități logistice de coastă și zone de procesare a alimentelor în care are loc spălarea regulată cu detergenți blânzi. Grundul epoxidic oferă rezistență chimică de care le lipsește straturile de poliester pur.
• Galvanizare la cald (strat mediu de zinc de 85 microni, conform ISO 1461): 2.000 de ore rezistență la pulverizarea cu sare. Specificația corectă pentru rafturi exterioare, medii logistice maritime și facilități cu expunere regulată la acid sau alcalin. Spre deosebire de sistemele de vopsea, galvanizarea cu zinc oferă protecție catodică - chiar și atunci când stratul de acoperire este deteriorat fizic, zincul din jur protejează în mod sacrificial oțelul expus, mai degrabă decât să permită propagarea coroziunii sub acoperire sub acoperire.
• Sisteme de acoperire cu geomet sau fulgi de zinc: O opțiune intermediară folosită din ce în ce mai mult în cazul în care galvanizarea la cald este nepractică din cauza geometriei componentelor - ansamblurile puternic sudate pot suferi distorsiuni în timpul scufundării galvanizării. Acoperirile Geomet aplicate la 12–15 microni ating 1.500 de ore de rezistență la pulverizarea cu sare și pot fi aplicate uniform pe geometrii complexe. Cu toate acestea, nu sunt reparabile pe teren cu vopsele standard, așa că secțiunile deteriorate trebuie returnate pentru acoperire.

Pentru rafturile stive care tranzitează între depozitarea interioară și montarea exterioară - un model operațional comun în lanțurile de aprovizionare cu materiale de construcție și autovehicule - sistemul epoxi-poliester cu două straturi reprezintă specificația cea mai practică: rezistență la coroziune semnificativ mai bună decât stratul de pulbere standard, la un cost de 25-35% și complet reparabil cu acoperiri compatibile aplicate pe teren.

Disciplina de distribuție a greutății: de ce ipotezele de încărcare uniformă se descompun în practică

Capacitatea nominală a unui rafturi de depozitare se calculează pe ipoteza că sarcina este distribuită uniform pe suprafața punții și că centrul de greutate al încărcăturii este situat în centrul geometric al raftului. În practică, ambele ipoteze sunt încălcate în mod obișnuit - iar consecințele structurale ale încărcării neuniforme în configurațiile de rafturi stivuite sunt mai severe decât ar fi pentru aceeași excentricitate a sarcinii într-un singur rafturi pe podea, deoarece excentricitatea este amplificată prin înălțimea coloanei stivuite.

Luați în considerare un suport încărcat cu bobine de oțel sau componente cilindrice care se rostogolesc pe o parte a platformei în timpul plasării - nu este neobișnuit atunci când punțile sunt ușor neuniforme sau când produsele sunt așezate dintr-un unghi. O decalare de 200 mm a unei sarcini de 1.000 kg față de linia centrală a punții generează un moment de răsturnare de 200 kg·m la nivelul punții. Într-o configurație cu un singur nivel, acest moment este rezistat de îmbinarea gulerului de la bază și de geometria buzunarului stivuitorului. Într-o stivă cu trei niveluri, aceeași excentricitate de 200 mm la nivelul superior creează o forță laterală cumulativă la bază care este de trei ori mai mare, iar lățimea bazei de stabilizare a coloanei de rack - distanța dintre punctele de angajare a gulerului cele mai exterioare - poate să nu fi crescut proporțional. Rezultatul practic este că practicile de încărcare care sunt acceptabile vizual și sigure din punct de vedere structural în utilizarea pe un singur nivel pot crea un risc real de instabilitate în stivuirea pe mai multe niveluri.

Unitățile care operează rafturi din oțel din depozit în configurații de nivel înalt ar trebui să implementeze protocoale de încărcare explicite care să abordeze disciplina de centrare, mai degrabă decât să se bazeze pe operatori pentru a înțelege în mod intuitiv implicațiile de stabilitate ale încărcării decentrate la înălțime. Elementele practice ale protocolului includ marcatoare de linie centrală vopsite sau sudate pe suprafața punții, marcatoare de supraîncărcare maxim admisibile la marginile punții și o limită de excentricitate maximă clară, exprimată în milimetri, mai degrabă decât o instrucțiune generică de „încărcare centrală” - un termen care este interpretat diferit de diferiți operatori.

Designul buzunarului stivuitorului și influența acestuia asupra vitezei de manipulare și longevității rack-ului

Buzunarele de intrare pentru stivuitoare de pe cadrul de bază al raftului metalic de depozit sunt punctul de interfață între sistemul de rafturi și fiecare piesă a echipamentului de manipulare a materialelor din instalație - cu toate acestea, designul lor este adesea tratat ca o idee dimensională mai degrabă decât o componentă proiectată cu propriile sale cerințe funcționale. Lățimea buzunarului, adâncimea, geometria de intrare și conexiunea structurală dintre tubul de buzunar și cadrul de bază au toate efecte măsurabile asupra duratei ciclului de manipulare, ratelor de deteriorare a raftului și consistenței angajării furcii într-o flotă mixtă de stivuitoare.

Lățimea de intrare a buzunarelor furcii este de obicei specificată fie la 160 mm, fie la 185 mm, corespunzând celor mai comune lățimi de furci standard utilizate în flotele de stivuitoare de contrabalansare și retractoare. O lățime de buzunar de 160 mm acceptă furci standard de 150 mm cu un spațiu liber de 5 mm pe latură - adecvată pentru intrarea aliniată, dar nu oferă nicio toleranță pentru eroarea de poziționare laterală a furcii sau pentru variația ușoară a lățimii între perechile de furci cu aceeași specificație nominală. Creșterea lățimii buzunarului la 185 mm adaugă un spațiu liber de 12,5 mm pe latură, reducând semnificativ precizia necesară pentru intrarea furcii și reducând frecvența impactului de buzunar de la intrarea nealiniată cu 50-70% în instalațiile cu flote mixte de stivuitoare. Penalizarea structurală a buzunarului mai larg este neglijabilă; beneficiul operațional în reducerea deteriorării rack-ului este semnificativ.

Geometria teșitului pentru intrarea buzunarului - unghiul la care este tăiată sau formată intrarea în buzunar - afectează modul în care vârful furcii intră în contact cu buzunarul în timpul introducerii. O deschidere de buzunar cu tăietură pătrată, fără teșit, concentrează forța de impact de la o furcă nealiniată într-un singur punct din colțul buzei buzunarului, provocând deformarea progresivă și ruperea peretelui tubului buzunar. O teșitură de 30-45 de grade pe fața exterioară a intrării în buzunar distribuie forța de impact pe o linie de contact mai lungă și deviază vârful furcii în buzunar, mai degrabă decât în ​​peretele tubului. Acest detaliu simplu de fabricație prelungește durata de viață a buzunarelor de mare utilizare în mediile aglomerate cu stivuitoare cu un factor de doi până la trei, fără creșterea costului materialului - necesită doar o operație secundară de formare sau tăiere la intrarea în buzunar în timpul fabricării.

Rafturile noastre din oțel de depozit sunt fabricate pe șase linii de producție dedicate la unitatea noastră de 58.000 de metri pătrați din Guangde, unde geometria de intrare a buzunarului este standardizată cu profile complete de teșit ca standard de producție - nu o opțiune de actualizare - deoarece reducerea pe termen lung a ratelor de deteriorare a câmpului din acest detaliu justifică mai mult decât pasul suplimentar de fabricație la scară.

Managementul flotei de rafturi stive: urmărire, cicluri de inspecție și criterii de pensionare

O flotă de rafturi pentru depozitare în uz industrial activ este un activ cu amortizare care acumulează daune prin impactul de manipulare, evenimentele de supraîncărcare și expunerea mediului pe parcursul duratei sale de viață. Spre deosebire de sistemele de rafturi fixe în care daunele sunt vizibile într-o locație definită, rafturile de stive se deplasează între facilități, clienți și zonele de producție - distribuind evenimentele de daune în întreaga flotă în moduri care fac dificilă urmărirea stării fără o abordare sistematică de management. Facilitățile care operează flote de peste 50 de rafturi, care nu au protocoale formale de urmărire și inspecție, descoperă în mod obișnuit o proporție semnificativă a flotei lor în stare sub standard numai atunci când un incident de manipulare sau un audit obligă la o revizuire fizică.

Un sistem eficient de gestionare a flotei de rafturi stive abordează trei cerințe operaționale distincte: identificarea individuală a raftului, inspecția periodică a stării și criteriile de decizie de pensionare. Identificarea individuală necesită ca fiecare rack să poarte un identificator unic - fie o etichetă metalică ștanțată, un cod marcat cu laser pe cadrul de bază, fie un cip RFID încorporat - care conectează rack-ul fizic la o înregistrare de întreținere într-un sistem de urmărire. Etichetele cu coduri de bare sunt opțiunea cea mai puțin durabilă în mediile de rafturi industriale; se delaminează în timpul curățării repetate, contactului cu furculița și expunerii la UV în aer liber în decurs de 12-24 de luni. Identificatoarele ștampilate sau marcate cu laser de pe structura de oțel în sine sunt permanente și ar trebui să fie specificate ca standard pe orice flotă de rafturi destinate unui serviciu pe mai mulți ani.

Criteriile de inspecție pentru rafturile metalice din depozit ar trebui adaptate la modurile specifice de deteriorare relevante pentru fiecare tip de rafturi și mediu de operare, dar un protocol de inspecție de bază ar trebui să abordeze următoarele condiții la intervale definite:

• Verticalitatea postului: Fiecare stâlp de colț ar trebui să fie verificat pentru arc lateral sau răsucire cu ajutorul unei linii drepte sau a nivelului cu burlă. Un arc care depășește 5 mm peste 500 mm lungime a stâlpului indică un eveniment de îndoire care a deformat plastic stâlpul și i-a redus rezistența la flambaj - suportul trebuie scos din serviciul de stivuire și evaluat pentru reparație sau retragere.
• Stare priza gulerului: Cupele receptorului sau prizele de guler care acceptă stâlpii rafturilor superioare în timpul stivuirii trebuie inspectate pentru deformare, fisurare la interfața de sudură sau reziduuri acumulate care împiedică angajarea completă a stâlpilor. Angajarea parțială a postului din cauza deformării soclului este o cauză principală a instabilității coloanei stivuite și adesea nu este detectabilă până când un rack este încărcat fizic în configurația de stivuire.
• Planeitatea cadrului de bază: Un cadru de bază deformat - cauzat de o cădere de colț, impactul furcii asupra șinei de bază sau supraîncărcare - creează o stare de balansare atunci când rack-ul este plasat pe o podea plată, ceea ce se traduce prin instabilitate laterală în configurația stivuită de mai sus. Planeitatea cadrului de bază trebuie verificată pe o placă de suprafață plană cunoscută; Rafturile cu deviația colțului care depășește 8–10 mm ar trebui să fie îndreptate sau retrase.
• Integritatea sudurii la îmbinările cu solicitări ridicate: Conexiunile de sudură dintre stâlpii de colț și colțurile cadrului de bază, precum și între ansamblurile prize de guler și vârfurile stâlpilor, sunt îmbinările cele mai solicitate din structura raftului. Inspecția vizuală în condiții de iluminare adecvată ar trebui să identifice fisuri, porozitate sau subtăieri ale sudurii care indică daune cauzate de oboseală care necesită reparații înainte de continuarea serviciului de stivuire.

Criteriile de pensionare ar trebui să fie exprimate ca praguri măsurabile specifice, mai degrabă decât descrieri subiective ale stării. O politică de pensionare care prevede „retragerea atunci când este deteriorată semnificativ” produce decizii inconsecvente între inspectori; una care afirmă „retragerea atunci când arcul stâlpului depășește 5 mm la 500 mm, atunci când priza gulerului nu poate atinge minim 40 mm angajarea stâlpilor sau când orice fisură de sudură depășește 10 mm lungime” produce decizii consecvente, auditabile care pot fi aplicate uniform într-o flotă mare de către personalul cu pregătire de bază.
