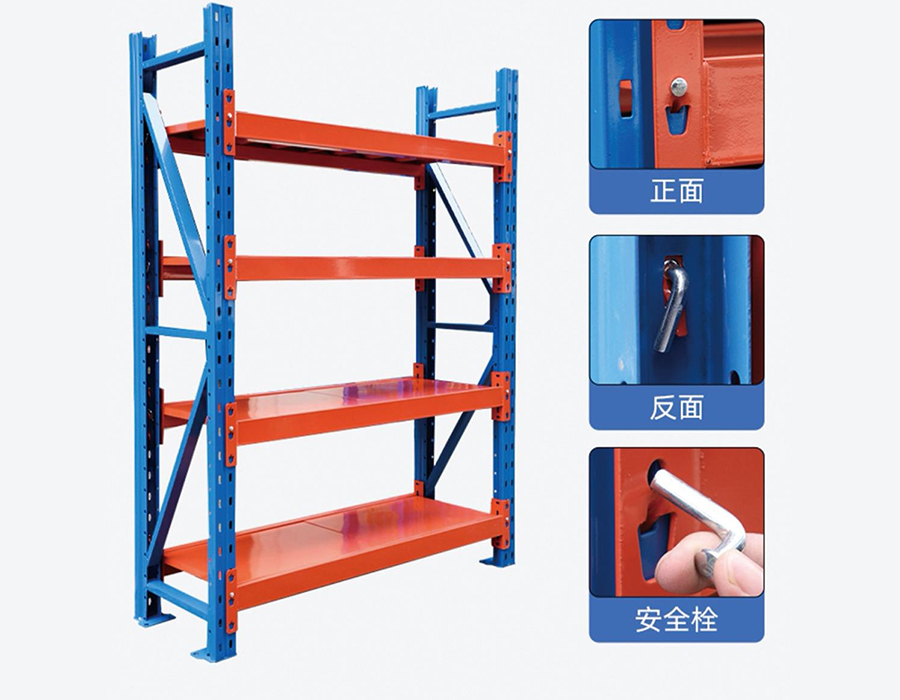

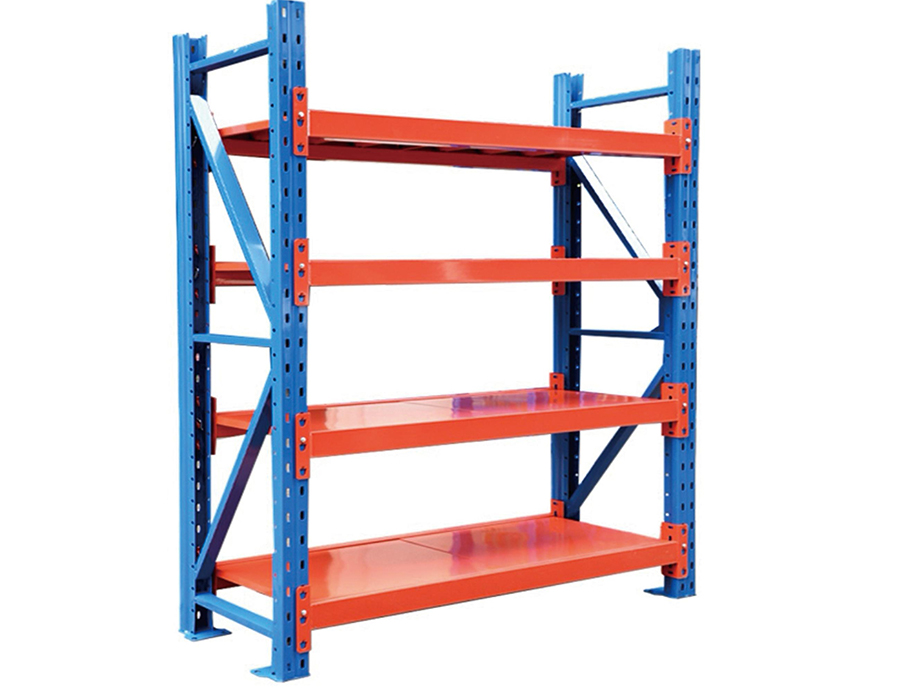

Rafturi fără șuruburi pentru utilizare medie (500-800 kg/strat)

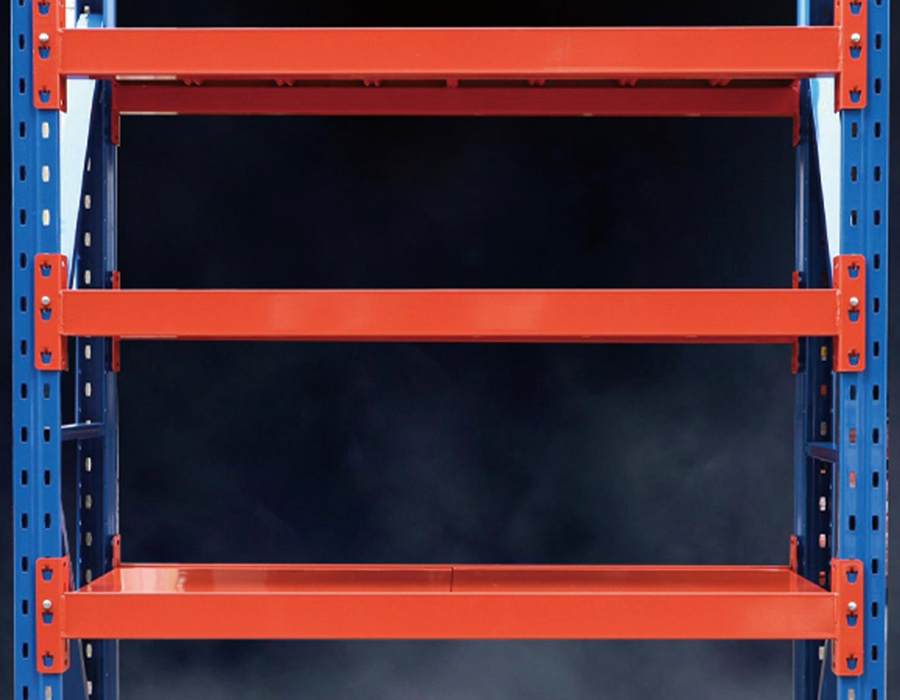

Cum ecartamentul din oțel și forma profilului definesc performanța raftului pentru utilizare medie

Rafturi medii fără șuruburi ocupă o zonă de mijloc solicitantă din punct de vedere structural - trebuie să facă față sarcinilor pe raft, de obicei cuprinse între 200 kg și 500 kg, rămânând în același timp rentabil și reconfigurabil. Cele două variabile care determină dacă o unitate oferă de fapt acele valori sunt gabaritul de bază din oțel și geometria profilului laminat la rece a grinzii. Acești doi factori interacționează: un ecartament mai gros într-un profil C de mică adâncime va avea performanțe inferioare unui ecartament puțin mai subțire format într-o cutie închisă sau un profil cu secțiune de pălărie, deoarece momentul de inerție al secțiunii transversale - nu greutatea materiei prime - guvernează rezistența la încovoiere.

În practică, grinzile medii sunt produse cel mai frecvent în oțel laminat la rece de 1,5 mm, 1,8 mm sau 2,0 mm. Saltul de la 1,5 mm la 2,0 mm crește greutatea fasciculului cu aproximativ 33%, dar atunci când este combinat cu un profil optimizat de secțiune de pălărie, capacitatea de încărcare se poate îmbunătăți cu 50-70% la deschideri echivalente. Acesta este motivul pentru care două unități de rafturi cu prețuri similare, dar cu specificații diferite pot funcționa foarte diferit în domeniu. La Huijian, profilele noastre de grinzi pentru sarcini medii sunt proiectate prin centrul nostru de cercetare și dezvoltare intern pentru a echilibra eficiența materialului cu randamentul structural - o distincție care devine evidentă atunci când comparați curbele de deformare și nu doar numerele de sarcină nominală.

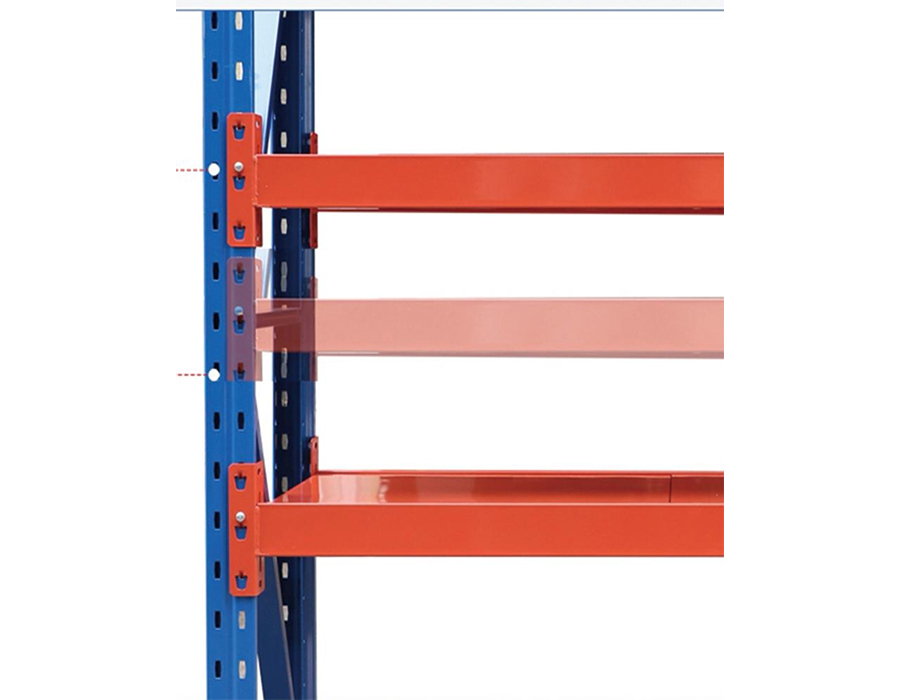

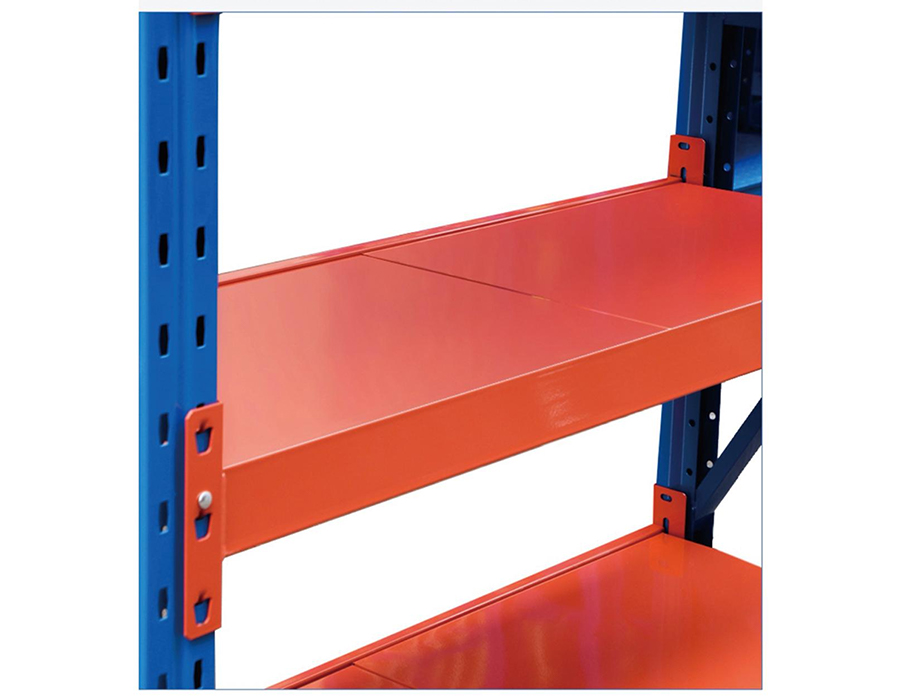

Logica structurală din spatele modelelor de perforare a coloanei verticale

Coloana verticală cu fante sau perforată este elementul definitoriu al raftului fără șuruburi, dar modelul de perforare în sine este rar analizat în timpul achiziției. Perforările stâlpului îndeplinesc două funcții simultan: asigură punctele de conectare pentru conectorii grinzilor și reduc aria secțiunii transversale nete a stâlpului, care afectează direct capacitatea de încărcare la compresiune. Aceste două obiective sunt în tensiune - mai multe fante de perforare înseamnă mai multă flexibilitate, dar mai puțină rezistență a coloanei.

Montantii pentru sarcini medii trebuie să gestioneze cu atenție acest compromis. O coloană cu pas de 50 mm pe toată înălțimea sa va avea un modul de secțiune net semnificativ mai mic decât una cu pas de 50 mm numai în zona de mijloc și oțel solid în partea de sus și de jos, acolo unde concentrațiile tensiunii de compresiune atinge vârful. Coloanele de înaltă calitate pentru sarcini medii prezintă, de asemenea, nervuri în relief sau pliuri longitudinale de rigidizare în peretele coloanei dintre rândurile de perforare, care restabilesc rigiditatea la torsiune pe care o îndepărtează fantele. Când evaluați coloanele verticale, căutați aceste caracteristici de rigidizare, mai degrabă decât să vă bazați doar pe grosimea ecartamentului declarată.

Forma secțiunii transversale a coloanei contează și ea. Montantii cu tuburi patrate ofera rezistenta echilibrata in ambele axe orizontale - utili in configuratiile cu doua randuri in care sarcinile laterale vin din doua directii. Montantii cu spate deschis sau cu canal C economisesc costul materialului, dar trebuie sa fie bratati sau conectati la spate mai agresiv pentru a preveni rasucirea sub sarcini excentrice. Pentru aplicații cu sarcini medii cu încărcături pe raft peste 300 kg pe nivel, montanții cu tub pătrat sunt, în general, specificația mai sigură.

Evaluări ale capacității de încărcare: statice, dinamice și UDL - Ce măsoară fiecare

Produsele pentru rafturi de sarcină medie sunt comercializate cu cote de încărcare care nu sunt întotdeauna definite în mod consecvent între furnizori. Înțelegerea a ceea ce măsoară fiecare tip de rating este esențială pentru specificarea corectă.

În scenariile de depozit reale, ipoteza UDL nu este aproape niciodată îndeplinită. Cutiile stivuite pe un raft se sprijină pe amprentele lor de bază - acoperând adesea mai puțin de 60% din suprafața raftului - ceea ce creează un profil de încărcare concentrat semnificativ mai rău decât prezice modelul UDL. O regulă generală de încredere este aplicarea unui factor de reducere de 0,7× la capacitatea UDL declarată atunci când mărfurile care sunt depozitate au amprente de bază mai mici de jumătate din suprafața raftului.

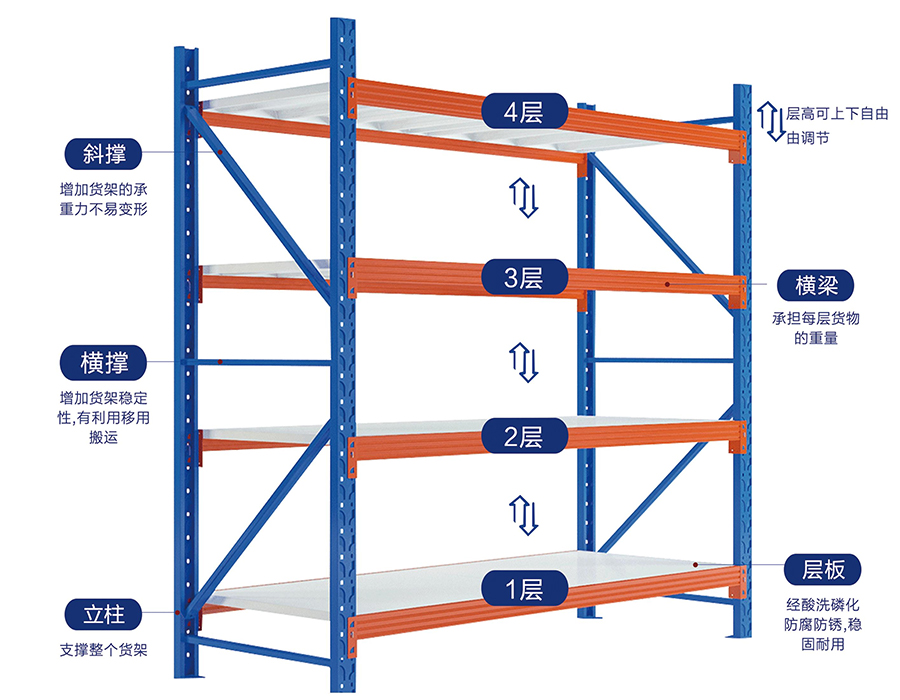

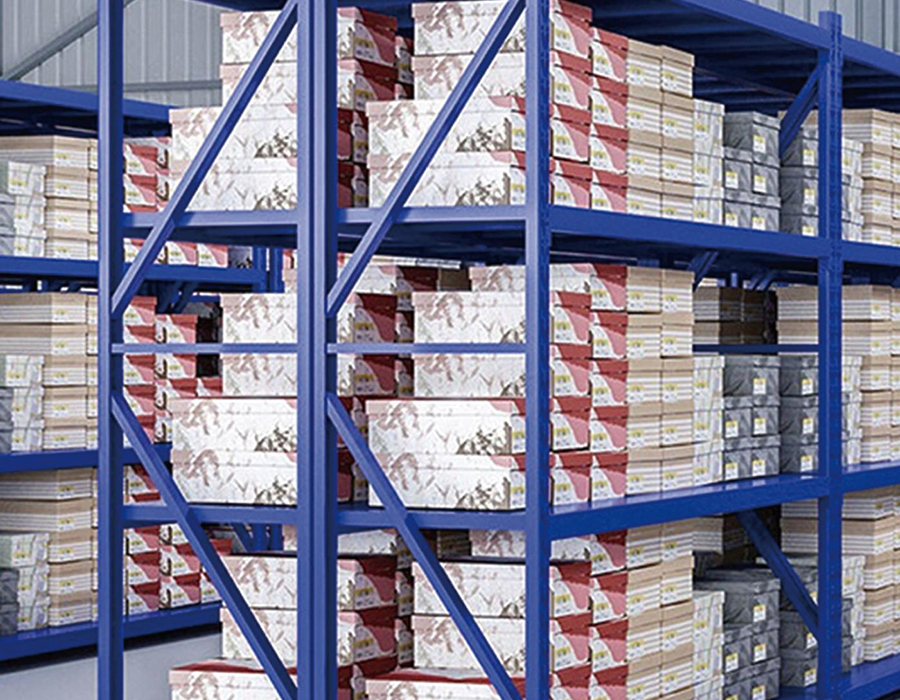

Configurația de contravântuire și efectul acesteia asupra stabilității sistemului la înălțime

Pe măsură ce înălțimea porțiunilor de rafturi de sarcină medie crește – în special peste 2,0 m – configurația de contravântuire trece de la o caracteristică de confort la o necesitate structurală. Majoritatea sistemelor de rafturi fără șuruburi se bazează pe panouri de contravântuire diagonale sau orizontale pentru a preveni rafturile, care este tendința cadrului de a se paralelogramă sub forțe orizontale, cum ar fi încărcarea laterală a raftului, impactul accidental sau activitatea seismică.

Panoul din spate vs. sisteme Cross-Brace

Panourile din spate - de obicei plasă de sârmă sau foi de oțel perforate care se întind pe toată fața din spate a unui compartiment - oferă o contravântuire continuă și funcționează ca un dispozitiv de protecție pentru a preveni împingerea articolelor de pe spatele raftului. Acestea adaugă o rezistență semnificativă la rafturi, deoarece acționează ca o diafragmă de forfecare pe toată înălțimea compartimentului. Compensația este că blochează accesul din spate și adaugă greutate, ceea ce contează în configurațiile de alegere cu două fețe. Sistemele încrucișate folosesc o pereche de curele diagonale din oțel care formează un model X în spate. Ele sunt mai ușoare, permit accesul din spate și sunt mai ușor de instalat, dar eficiența lor de contravântuire depinde în mod esențial de tensionarea corectă - o traversă slăbită nu oferă aproape nicio rezistență la rafturi și este un defect comun de instalare pe teren.

Contravântuirea cadru de capăt în curse lungi

În porțiunile de rafturi care depășesc șase trave, cadrele de contravântuire intermediare ar trebui să fie introduse la fiecare al patrulea sau al cincilea compartiment pentru a preveni propagarea progresivă a raftului. Fără cadre intermediare, o forță laterală aplicată la un capăt al unei curse lungi se poate transmite prin conexiuni grindă la verticală și poate provoca deplasări acumulate la capătul îndepărtat - chiar dacă fiecare compartiment individual pare stabil în mod izolat. Acesta este un detaliu pe care echipa noastră tehnică de la Huijian îl abordează în mod explicit în recomandările de amenajare pentru clienții care specifică execuții lungi în configurații de sarcină medie înaltă.

Considerații de compatibilitate la amestecarea componentelor pentru rafturi de-a lungul generațiilor sau furnizorilor

Operatorii de depozit se confruntă frecvent cu decizia de a adăuga noi locuri de rafturi la o instalație existentă de la un furnizor diferit sau de a integra componente achiziționate în ani diferiți atunci când un producător și-a actualizat linia de produse. Ambele scenarii prezintă riscuri de compatibilitate care sunt subapreciate până în ziua instalării.

• Pasul fantului și geometria: Chiar și atunci când două sisteme de rafturi promovează ambele montanți cu pas de 50 mm, dimensiunile reale ale fantei - lățimea, înălțimea și adâncimea angajării cârligului - variază în funcție de producător. Un conector de grindă care pare să se așeze corect poate avea o adâncime de angajare cu 2–3 mm mai mică decât cea prevăzută, ceea ce reduce rezistența la tragere sub forțele de ridicare cu o marjă disproporționat de mare.
• Dimensiunile secțiunii transversale a stâlpilor: Montantii cu tub pătrat de la diferiți producători pot avea o denumire nominală de 60×60 mm sau 80×80 mm, dar diferă în dimensiunea exterioară reală, grosimea peretelui și raza colțului. Acest lucru afectează dacă distanțierele de rânduri, bretele transversale și plăcile de picior comune de la un sistem se vor potrivi corect cu celălalt.
• Adâncimea fasciculului și grosimea punții: La amestecarea grinzilor din diferite sisteme, înălțimea rezultată a suprafeței raftului poate fi inconsecventă în cadrul unei curse - creând pericole de împiedicare pentru cules și echipamentele de manipulare mecanică. Înseamnă, de asemenea, că accesoriile precum separatoarele și șinele de gunoi proiectate pentru o adâncime a fasciculului nu se vor așeza corect pe cealaltă.
• Interacțiunile acoperirii suprafeței: Coroziunea galvanică poate apărea atunci când tratamente diferite ale suprafețelor metalice sunt în contact între ele în medii umede. Amestecarea montanților zincați la cald cu grinzi acoperite cu pulbere este în general un risc scăzut, dar combinarea accesoriilor din aluminiu cu oțel acoperit cu zinc în medii cu aer sărat necesită șaibe izolante sau acoperiri compatibile.

Cea mai sigură abordare atunci când extindeți o instalație existentă este să cumpărați de la producătorul original și să specificați aceeași generație de produs. Acolo unde acest lucru nu este posibil, o potrivire mecanică de probă a componentelor reprezentative înainte de comanda în vrac este o etapă de verificare minimă, dar esențială.

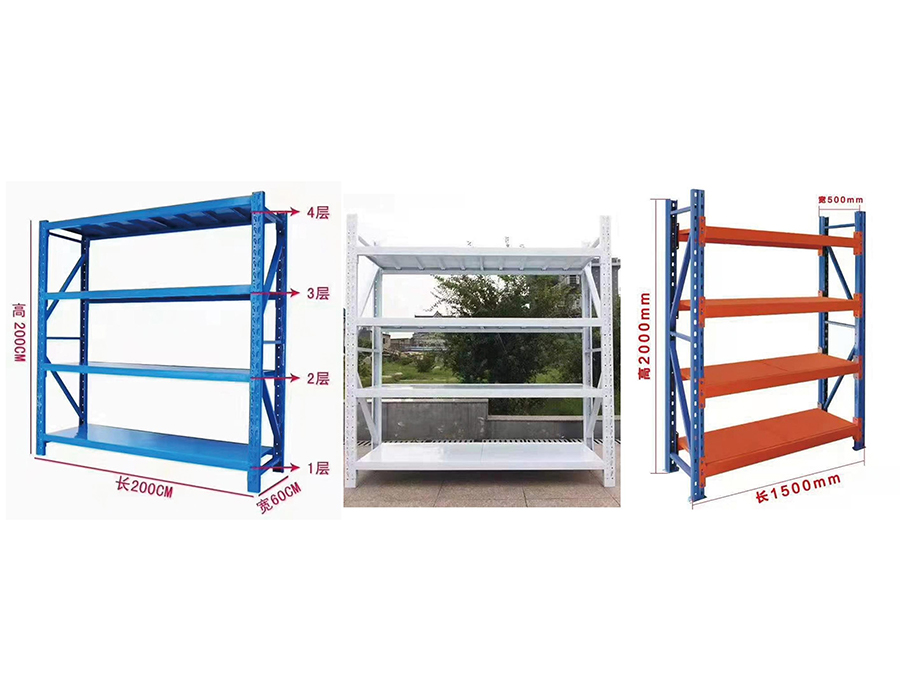

Optimizarea lățimii și adâncimii compartimentului pentru depozitare compatibilă cu paleți pentru sarcini medii

Rafturi industriale fără șuruburi pentru utilizare medie este adesea folosit în medii hibride în care paleții standard sau semi-paleți sunt depozitați alături de cutii de carton vrac. În aceste cazuri, dimensiunile nominale ale compartimentului trebuie să fie adaptate cu atenție la standardele de amprentă a paleților pentru a evita spațiul irosit sau surplosnirile nesigure.

Europaleții standard (1200×800 mm) și paleții GMA (1219×1016 mm) au amprente diferite, iar un compartiment dimensionat pentru unul nu îl va acomoda optim pe celălalt. Pentru depozitarea europaleților pe rafturi de sarcină medie, o deschidere a grinzii de 1300 mm și o adâncime a raftului de 850 mm asigură un spațiu tampon de 50 mm pe fiecare parte - suficient pentru a evita contactul grinzii în condiții de amplasare normală, dar nu atât de generos încât să permită o mișcare laterală semnificativă a paletului. Pentru paleții GMA, o deschidere de 1400 mm și o adâncime de 1100 mm sunt minime mai potrivite.

Adâncimea raftului guvernează, de asemenea, dacă un al doilea rând de paleți poate fi depozitat față în spate fără o configurație dedicată de depozitare adâncă. Depozitarea paleților cu adâncime dublă pe rafturile de sarcină medie necesită adâncimi de 1700 mm sau mai mult, ceea ce necesită, de obicei, o grindă de sprijin centrală pentru a preveni deformarea la mijlocul deschiderii la nivelul raftului inferior, unde încărcăturile combinate ale paleților pot depăși 600 kg. Această grindă centrală adaugă costuri, dar nu este negociabilă pentru integritatea structurală la acele sarcini și deschideri.

Rezistența seismică și la impact: cum ar trebui să fie evaluate rafturile pentru sarcini medii în zonele de risc

În regiunile cu activitate seismică moderată - o categorie care include porțiuni semnificative din estul și sudul Chinei - sistemele de rafturi cu sarcină medie necesită evaluare dincolo de cotele standard de încărcare statică. Forțele seismice acționează orizontal asupra conținutului raftului, iar sarcinile inerțiale generate de mărfurile grele de pe rafturile superioare pot depăși rezistența laterală a sistemelor standard de conector fără șuruburi în timpul unui eveniment de accelerare a solului.

Parametrii cheie de evaluat sunt rezistența la forfecare de bază a sistemului, care este forța orizontală totală la care rafturile poate rezista înainte ca cadrul să se deplaseze și rezistența la smulgerea conectorului sub încărcare verticală și laterală combinată. Conectorii standard de grinzi pentru sarcini medii sunt testați în condiții de încărcare pur verticală. Sub încărcare combinată - care este ceea ce produc scenariile seismice sau de impact - adâncimea efectivă de angajare scade, iar conectorul este supus solicitărilor de rotație în punctul de cârlig. Sistemele cu știfturi de blocare secundare sau armături cu cleme sudate funcționează semnificativ mai bine în aceste condiții.

• Ancorare la podea: În zonele cu risc seismic, toate rafturile de rezistență medie peste 1,8 m înălțime ar trebui să fie ancorate la podea, indiferent de stabilitatea independentă sub sarcină statică. Șuruburile de ancorare cu expansiune în beton cu un diametru minim M10 și o adâncime de încastrare de 80 mm sunt specificații tipice pentru instalațiile cu sarcini medii.
• Încărcare redusă pe raftul superior: Depozitarea celor mai grele mărfuri pe rafturile inferioare este o practică standard, dar în contexte seismice are o bază structurală dincolo de stabilitate: centrul de greutate inferior reduce direct momentul de răsturnare în cazul accelerației orizontale. O reducere cu 20% a încărcăturii de pe raftul superior poate reduce momentul de răsturnare cu o marjă disproporționat mai mare, în funcție de raportul înălțime-adâncime a cadrului.
• Legături între rânduri: Cursele de lucru mediu cu două rânduri trebuie conectate cu grinzi de legătură între rânduri în partea de sus a cadrului. Acestea împiedică cele două rânduri să se rafale independent în direcții opuse - un mod de defecțiune numit „racking foarfece” - care poate provoca prăbușirea cadrului chiar și atunci când fiecare rând individual ar fi supraviețuit forței laterale în mod independent.

Încorporăm considerații de performanță seismică în specificațiile produselor noastre pentru sarcini medii, iar clienții din zonele cu risc mai ridicat sunt încurajați să se consulte cu echipa noastră de ingineri la începutul fazei de planificare a proiectului pentru a se asigura că recomandările de configurare adecvate sunt incluse în aspect încă de la început.
